Maison Témoin - BEPOS - Ecolocost
Type bâtiment
Maison en secteur diffus - Privé
Ville
Tille
Code postal
60000
Zone climatique
H1a
Altitude
111 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Bepos Effinergie 2013
Permis
2013-03-01
Construction
2013
Livraison
04-2014
Shon RT
108 m² du bâtiment
Surface
108 m² du projet
Consommation
-42,10 kWh/(m².an)
Coût des travaux
139 984 € HT
Emission CO2
1,000 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

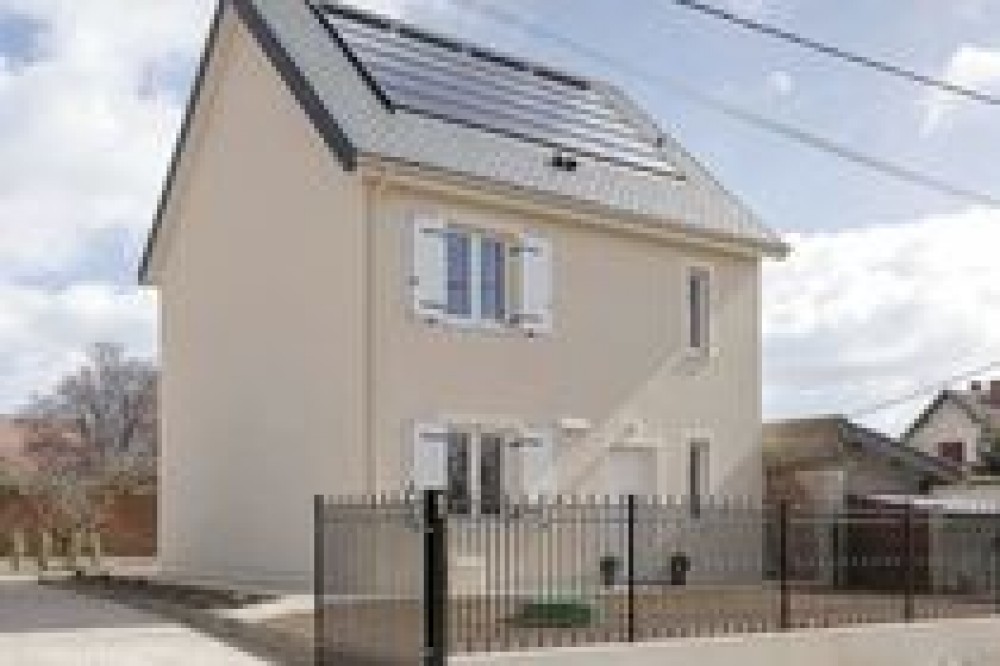

Ce projet test de maison individuelle est la première maisons certifiée BEPOS-Effinergie 2013 en ossature bois. Elle est uniquement destinée à être construite en maison individuelle groupée public ou privé.

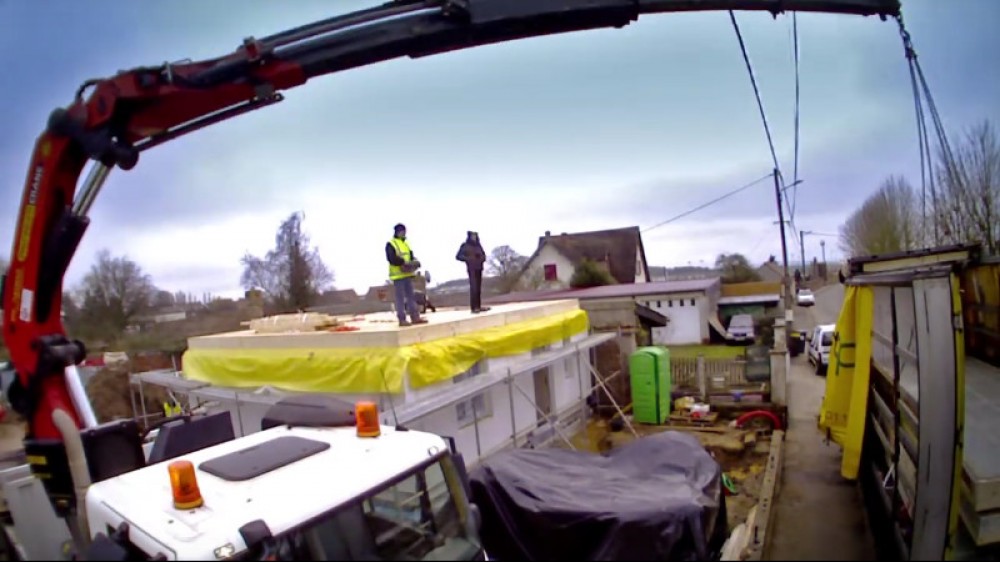

Le bâtiment, très compact se caractérise par une orientation de ses baies suivant un axe Nord-Sud favorisant l'apport solaire. Sa structure est en ossature bois isolée par l'extérieur et par l'intérieur. En parallèle, sa toiture bénéficie d'une isolation renforcée. Les baies sont des triples vitrages en PVC avec lame d'Argon.
Côté équipement, un poêle à granulés bois étanche assure le chauffage dans les pièces de vie. Il n'y a pas d'équipement de chauffage dans les chambres, seul un sèche serviette assure l'appoint dans la salle de bain. La production d'ECS est assurée par un ballon thermodynamique. Enfin, une ventilation double flux permet le renouvellement de l'air intérieur et la circulation de l'air chauffé.
Des panneaux photovoltaïques ont été installés sur les toits de la maison et du garage afin de contribuer à l'obtention du label Bepos Effinergie 2013.
En parallèle, des études d'analyse de cycle de vie, des consommations mobilières et du potentiel d'écomobilité du bâtiment ont été réalisées afin de sensibiliser les futurs occupants aux consommations d'énergies et et impacts environnementaux non pris en compte dans la réglementation thermique. Notamment, le bâtiment est équipé d'équipements électroménagers permettant d'avoir une consommation mobilière proche des 33 kWhep/m².an au lieu des 70 kWhep/m².an préconisés dans le label.



DPE
DPE
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Bepos Effinergie 2013
Qualité de la construction
Perméabilité bâti
0,25 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Sobriété & Efficacité
Consommation énergétique
-42,10 kWh/(m².an)
Cep sans production locale d'électricité
51,33 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
50,00 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
86,64 kWhep/m².an
Electricité spécifique
Consommation
70,00 kWh/(m².an)
Les postes pris en comptes
Prise en compte de tous les usages mobiliers
Méthodes et outils de calcul
Valeur forfaitaire Effinergie et estimation des consommations des appareils électrodomestiques qui seront installés
Commentaires
La valeur forfaitaire du label BEPOS-Effinergie 2013 est de 70 kWhep/m².an pour le résidentiel
La valeur estimée est de 38 kWhep/m².an
Acteurs
  • Bureau d'études thermiques
    TREENERGY
    1 avenue du général de Gaulle 60500 CHANTILLY
    contact@treenergy.fr
    06 21 20 70 72
  • Constructeur
    Ecolocost
    43 rue la Condamine 75017 PARIS
    mxb@ecolocost.com
    06 43 78 25 43
  • Mesure d’étanchéité à l’air
    Econobat
    92 impasse alexandre Dumas 60280 Margny les Compiègne
    contact@econobat.fr
    03 66 72 05 15
  • Certificateur
    Céquami
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
R =
8.3 (m².K)/W
Murs en ossature bois isolés par l'extérieur par 10 cm de panneaux en mousse de polystyrène extrudée en partie basse jusqu'à 20 cm du sol, puis de 12 cm de laine minérale en partie haute, le tout recouvert d’une enduit gratté, par 18 cm de laine minérale entre les montants de l'ossature et par l'intérieur avec 5 cm de laine minérale
Toiture
Toiture
R =
8.3 (m².K)/W
Plancher haut isolée avec 5 cm de laine de roche, par 24 cm de laine minérale entre les montants de l'ossature bois et par 5 cm de laine minérale
Plancher
Plancher
R =
7.1 (m².K)/W
Plancher bas sur terre plein composé de 20 cm de panneaux en mousse de polystyrène extrudée, d'une dalle de béton de 20 cm, de 5 cm de polystyrène et d'une chape de 3,5 cm recouvert de carrelage grès cérame 1,5cm
Fenetres
Fenêtres/Porte-Fenêtres
Uw =
0,90 W/(m².K)
Fenêtre en PVC - Triple vitrage avec lame d'Argon - Présence de volet battant bois
Uw =
0,88 W/(m².K)
Fenêtre en PVC - Triple vitrage avec lame d'Argon - Présence de volet battant bois

Surface vitrée
19,76 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,25 m³/(h.m²) sous 4 Pa confirmée par la mesure
Ponts thermiques
Ratio Psi
0,08 W/(m².K)
Valeur Psi moyen
0,04 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
Poêle granulés étanche avec sonde d’ambiance - Puissance nominale : 6,1 kW
Effet joule dans les chambres
Emetteurs
Poêle granulés
Réservation électrique pour radiateur dans les chambres et sèche serviette électriques dans la salle de bain
ECS
ECS
Générateur
Ballon thermodynamique de 270 litres - PAC air/eau - Isolation des conduits d'entrée et de sortie avec 5 cm de laine de verre et du film aluminium
Ventilation
Ventilation
Système
Ventilation mécanique double flux avec une efficacité de l’échangeur de 98 %
Classe d'étanchéité
Classe A -
Energie Renouvelable
Energie Renouvelable
Energie Renouvelable
Équipé en panneaux photovoltaïques multicristallins - Surface : 38,11 m² (18,7 m² sur le toit de la maison et 19,3 m² sur le toit du garage)- Puissance crête totale : 5,48 kWc
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-50,00% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des ménages et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Orientation : 36% Nord - 64% Sud

Protection solaire : Volet Battant

Surface vitrée : 19.76 % de la Shab
Energie
Bilan Energétique Effinergie
en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
Logiciel, périmètre et résultat


Logiciel
Le logiciel utilisé pour cette étude est ELODIE V2 du CSTB, les bases d’analyses des produits sont sur le site de l’INIES et des fiches de données environnementales et sanitaires des fournisseurs.
Périmètre
Éléments pris en compte dans la démarche HQE performance :Sable, Isolation sous dalle, Dalle béton armé, Carrelage / stratifié, Mur extérieur (ossature+ enduit+isolation+parement intérieur), Isolation, Cloison intérieure, Escalier, Porte intérieure bois, Fenêtre et porte-fenêtre, Douche, Tuile ardoise, Lavabos avec robinets, WC, Évier cuisine avec robinet, Évacuation des eaux
Résultat
Rapport d’analyse de cycle de vie du projet réalisé par le MO et à disposition
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
139 984 € HT
, soit
1 297 € HT/m² de SHON RT
Aides Financières
Précisions
Les données économiques ont été communiquées en fin de chantier
