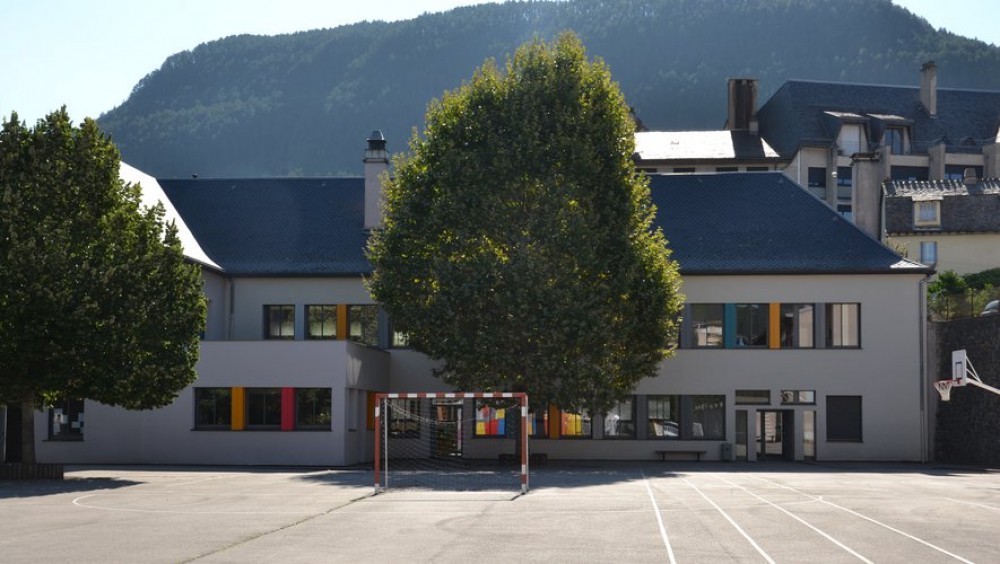

Rénovation - Groupe Scolaire Jean Bonijol - Mende
Type bâtiment
Tertiaire - Public
Ville
Mende
Code postal
48000
Zone climatique
H2d
Altitude
731 m
Travaux
Rénovation - RT ex
Fiabilité
Appel à projets
Niv. énergetique
BBC-Effinergie Rénovation
Permis
2013-04-01
Livraison
09-2015
Shon
4 757 m² du bâtiment
Surface
4 757 m² du projet
Usage principal
Établissement Enseignement zone de restauration 1 repas par jour
Consommation
40,04 kWh/(m².an)
Coût des travaux
740 000 € HT
Emission CO2
6 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif
Ce projet de rénovation du groupe scolaire Jean Bonijol de la ville de Mende est lauréat de l'appel à projet "Concours Eco-rénovation - Bâtiments Basse Consommation d’énergie" en 2013. Les travaux de rénovation s'échelonnent de Juillet 2013 à Septembre 2015.
Le bâtiment, construit avant la première réglementation thermique, se caractérise, au départ, par des murs extérieurs en pierre non isolés, une toiture principale isolée avec 20 cm de laine de verre et un plancher bas non isolé. En conséquence, les travaux de rénovation consistent à isoler les murs par l'extérieur avec 12 cm de polystyrène expansé, à renforcer l'isolation de la toiture et à remplacer les menuiseries existantes par des menuiseries en Aluminium double vitrage à rupteurs de ponts thermiques.
Côté équipement, le raccordement du groupe scolaire au réseau de chaleur de la ville de Mende est conservé. Cependant, les radiateurs existants sont munis de robinets thermostatiques. Enfin, une ventilation simple flux autoréglable basse consommation est installée afin d'assurer le renouvellement de l'air intérieur.
Enfin, un travail de sensibilisation et d'accompagnement des futurs utilisateurs (directrice, enseignants, agents techniques) est effectué. Les enseignants sont chargés, ensuite d'initier les élèves aux bonnes pratiques permettant de maintenir les consommations énergétiques.
Au final, le bouquet de travaux mis en place permet de réduire les consommations d'énergies réglementaires d'un facteur 2,2.



DPE
DPE
Critères Effinergie
Périmètre Etude
Respect RT-Ex
Oui
BBC-Effinergie Rénovation
Qualité de la construction
Perméabilité bâti
1,70 m³/(h.m²) sous 4 Pa
Sobriété & Efficacité
Consommation énergétique
40,04 kWh/(m².an)
Gain énergétique, facteur
2,2
Gain émissions GES, facteur
0,5
Acteurs
  • Maître d'ouvrage
    Hôtel de Ville -de Mende
    Place Charles de Gaulle 48000 MENDE
    marchespublics@mende.fr
    04 66 49 40 00
  • Architecte
    Hélène BROUILLET-MARTIN
    4 Quai de Berlière 48000 MENDE
  • Architecte
    Anne Delmas-Jarousse
    19 allée Piencourt 48000 MENDE
  • Bureau d'études thermiques
    BET I.N.S.E. - Pauline Albaret
  • Partenaire
    Etat – Préfecture de la Lozère
  • Partenaire
    Département de la Lozère
    Rue de la Rovère 48000 MENDE
  • Partenaire
    Région Occitanie
  • Partenaire
    Direction Régionale de l'ADEME Occitanie
Système Constructif
Murs extérieurs
Murs extérieurs
R =
0.5 (m².K)/W
R =
4.3 (m².K)/W
Mur en pierre de 54 cm avec une isolation extérieure par 12 cm de polystyrène expansé
Toiture
Toiture
R =
5.2 (m².K)/W
R =
8.3 (m².K)/W
Combles : paroi rénovée composée d'une dalle de 32cm isolée par 20 cm de laine de verre existante avec un complément de 10 cm de laine de verre

R =
1.3 (m².K)/W
R =
1.3 (m².K)/W
Rampant isolé avec 5 cm de laine de verre existante
Plancher
Plancher
R =
1.8 (m².K)/W
R =
2.2 (m².K)/W
Plancher bas sur Terre plein composé d'une dalle de 20 cm
R =
2.2 (m².K)/W
R =
2.3 (m².K)/W
Plancher bas sur Terre plein composé d'une dalle de 15 cm
Fenetres
Fenêtres/Porte-Fenêtres
Ujn =
1,80 W/(m².K)
Ujn =
1,60 W/(m².K)
Menuiseries bois double vitrage 4/16/4 peu émissif avec lame d'Argon
Ujn =
2,00 W/(m².K)
Ujn =
1,45 W/(m².K)
Fenêtre en Aluminium à rupture de ponts thermiques - Double vitrage 4/16/4 peu émissif avec lame d'Argon

Surface vitrée
26,21 % de la surface utiles ou habitable
Déperdition du bâtiment
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1,70 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Equipement
Chauffage
Chauffage
Générateur
Réseau de chaleur de la ville de Mende alimenté par une chaudière biomasse
Emetteurs
Radiateurs hautes températures munis de robinets thermostatiques certifiés

ECS
ECS
Générateur
Production d'ECS pour la cuisine par un chauffe-eau à accumulation avec une puissance de 3 kW
Ventilation
Ventilation
Système
Installation d'une ventilation simple flux autoréglable certifiée
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique lourde, une isolation performante de l’enveloppe (Ubat : 0,69 W/(m².K)).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Orientation : 31% Nord - 19% Sud - 21% Est - 28% Ouest

Protection solaire : Pas d'information

Surface vitrée : 26.21 % de la Shab
Energie
Consommation avant/après travaux

en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Consommation après travaux
en kWhep/m².an
Carbone
Emissions des GES en exploitation avant/après travaux

en kgCO2/m².SdP
Décomposition des emissions de GES en exploitation
en kgCO2/m².SdP
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
740 000 € HT
, soit
156 € HT/m² de SHON RT
Aides Financières
Aides publiques travaux
583 000
Précisions
Les montants des travaux ont été communiqués en phase conception

Le montant de l'opération (rénovation énergétique et MOE.) s'élève à 820 000 € HT.
Le montant des travaux énergétiques sont estimés à 740 000 € HT, soit 156 € HT/m², soit 47% du montant des travaux
Le surcout énergétique est estimé à 35 € HT/m²

En parallèle, le projet a bénéficié de
- 132 000 € de la Région et de la Direction Régionale de l'ADEME
- 246 000 € de l'Etat
- 205 000 € du Conseil Départemental 48
Coût de la rénovation énergetique

Parois
200 000 € HT
Toiture
20 000 € HT
Baies
450 000 € HT
Ventilation
70 000 € HT
Total
740 000 € HT
