Centre d’Incendie et de Secours
Type bâtiment
Tertiaire - Public
Ville
Les Orres
Code postal
05200
Zone climatique
H1c
Altitude
1485 m
Travaux
Neuf - RT 2012
Fiabilité
Démarche BDM, Bâtiment exemplaire
Niv. énergetique
Réglementaire
Construction
2018
Livraison
07-2018
SRT
223 m² du bâtiment
Coût des travaux
773 000 € HT
Descriptif
Critères Effinergie
Critères BD
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Données Economiques
Descriptif
Ce projet concerne la construction du Centre d’Incendie et de Secours (CIS) situé sur la commune des Orres. Ce bâtiment organisé en trois niveaux, est composé pour l'essentiel de bureaux mais dispose également d'une surface dédiée à l'hébergement.

Le maitre d'ouvrage s'est engagé dans une démarche Bâtiment Durable Méditerranéen et a obtenu le niveau Or en phase de conception et de réalisation, ainsi que le Grand prix départemental de la construction et de l'aménagement durables.

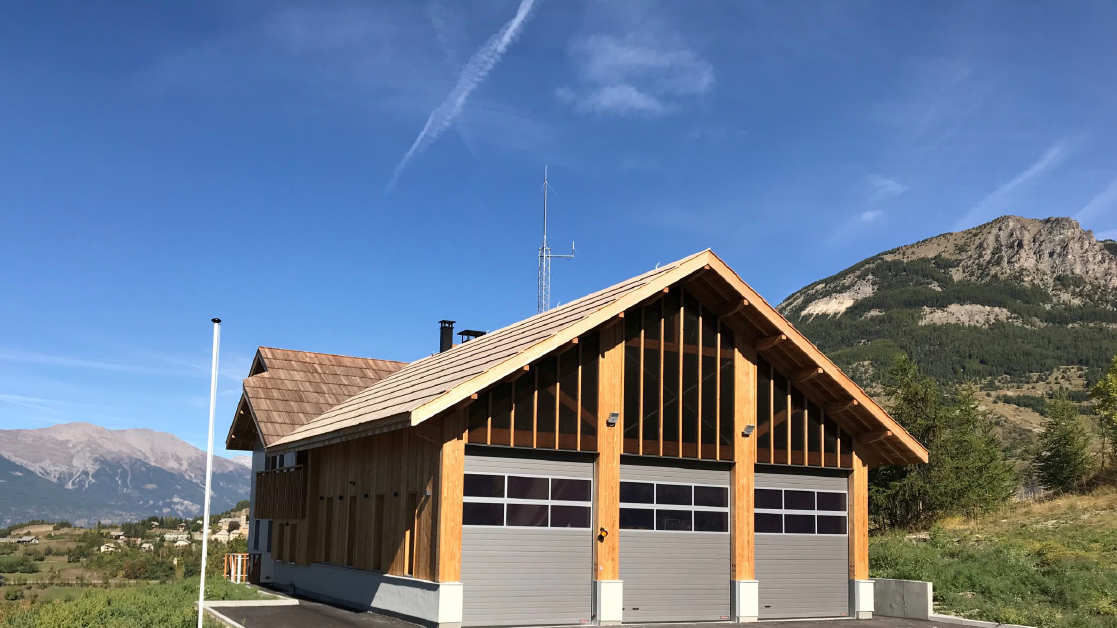

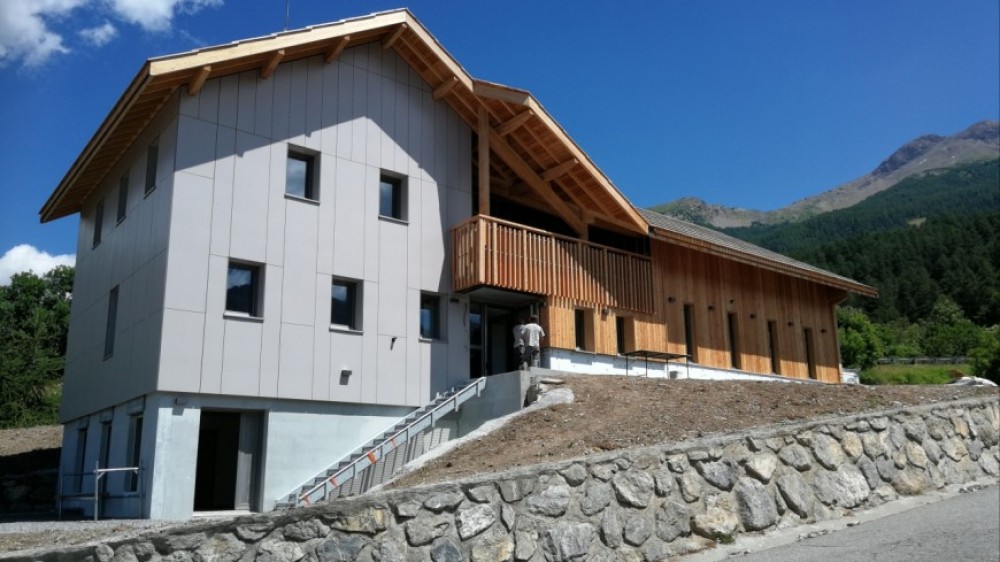

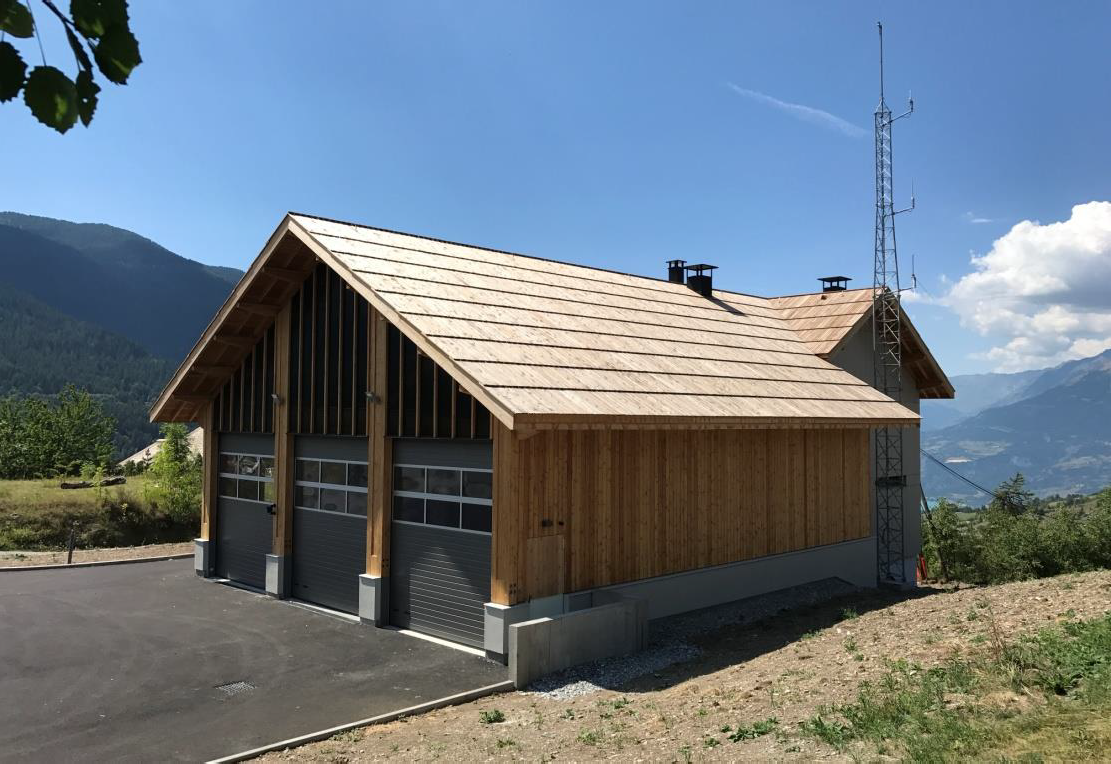

Le bâtiment est construit en ossature bois avec soubassements en béton. Afin de limiter les pertes thermiques, les murs sont isolés entre les montant et côté extérieur avec 22 cm de laine de bois. La partie supérieure du bâtiment bénéficie de finitions en bardage bois. L'isolation de la toiture a été réalisée par soufflage de 44 cm de ouate de cellulose et le plancher bas sur vide sanitaire est isolé sous chape par 11 cm de polystyrène. En parallèle, des menuiseries performantes ont été installées, une partie d'entre elles étant en triple vitrage montés sur des châssis en bois, et une autre en double vitrage montés sur des châssis mixtes.

Côté équipement, une chaudière bois à granulé avec alimentation automatique assure le chauffage et la production d'ECS et une ventilation double flux de type CTA a été installée afin de garantir un renouvellement de l'air intérieur.

Pour aller plus loin dans la démarche environnementale, l'utilisation du bois de mélèze labellisé Bois des Alpes a été privilégié, un carnet de sensibilisation a été remis à la commune et aucun système d'arrosage n'est nécessaire grâce à la présence de plantes endémiques dans les espaces verts. En phase d'usage du bâtiment, une enquête menée auprès des usager sur plusieurs thématique (qualité de l'air, luminosité, acoustique, confort thermique) a montrée une satisfaction de l'ensemble des occupants du bâtiment.

Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage.

Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Qualité de la construction
Perméabilité bâti
0,44 m³/(h.m²) sous 4 Pa
Sobriété & Efficacité
Consommation énergétique
96,90 kWh/(m².an)
Bioclimatisme (Bbio)
2,46 % de gain par rapport à la RT2012
Approches complémentaires
Sensibilisation et accompagnement
Remise d'un carnet de sensibilisation, réalisation d'une enquête multi-thématique (qualité de l'air, luminosité, acoustique, confort thermique) pour sonder les usagers du bâtiment ayant montrée une satisfaction de l'ensemble des occupants du bâtiment
Critères BD
Démarche BD


Conception
31/03/2016
80 pts
Or
Réalisation
13/09/2018
87 pts
Or
Usage
Non évalué
Acteurs
  • Maître d'ouvrage
    Commune des Orres
    2 rue dessus Vière, Le Chef-Lieu 05200 Les Orres
    04 92 44 00 40
  • Architecte
    Atelier d'architecture Maryline Chevalier
    Rue de Vicherette 05200 Crots
    aa.mc@wanadoo.fr
    04 92 43 22 48
  • Bureau d'études thermiques
    Adret
    56, avenue Clovis Hugues 05200 Embrun
    embrun@adret.net
    04 92 43 10 29
  • Gros-œuvre - Maçonnerie - Structure
    Millet
    Micropolis - Quartier Belle Aureille 05000 Gap
    bet@be-millet.fr
    04 92 51 20 51
Système Constructif
Murs extérieurs
Murs extérieurs
R =
6.7 (m².K)/W
Murs en ossature bois isolés par 16 cm de laine de bois entre les montants complétés par 6 cm côté extérieur - Finition en bardage bois
Toiture
Toiture
R =
11.1 (m².K)/W
Combles perdus isolés avec 44 cm de ouate de cellulose soufflée
Plancher
Plancher
R =
6.7 (m².K)/W
Plancher bas sur vide sanitaire isolé sous une chape par 11,4 cm de polystyrène
Fenetres
Fenêtres/Porte-Fenêtres
Uw =
1,18 W/(m².K)
Menuiseries en bois - Triple vitrage à lame d'argon - Présence de store à lame orientable avec gestion manuelle
Uw =
1,37 W/(m².K)
Menuiseries mixte en bois/alu - Double vitrage à lame d'argon 4/16/4

Surface vitrée
16,05 % de la surface utiles ou habitable
Besoin bioclimatique
en W/(m².K)
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,44 m³/(h.m²) sous 4 Pa confirmée par la mesure
Ponts thermiques
Ratio Psi
0,19 W/(m².K)
Valeur Psi moyen
0,26 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
Chauffage par chaudière bois à air pulsé et alimentation automatique de classe 5 - Puissance nominale de 25 kW - Rendement de 91.90 %
ECS
ECS
Générateur
Production d'ECS par chaudière bois
Ballon de 200 litre
Ventilation
Ventilation
Système
Centrale de Traitement de l'Air - Efficacité de l'échangeur de 75 %
Eclairage
Eclairage
Système
Puissance moyenne installée: W/m². Elle varie fonction des locaux :
- Bureaux : 5,5W/m² avec interrupteur manuel
- WC douche : 5,5W/m² avec détection présence absence
- Vestiaire : 4 W/m² avec détection présence absence et extinction en fonction d’un seuil de lumière naturelle
- Réunion : 4 W/m² avec interrupteur manuel
- Foyer : 5 W/m² avec interrupteur manuel
- Circulation : 6 W/m² avec détection présence absence
- Réserve : 4,5 W/m² avec détection présence absence
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique personalisée, un besoin bioclimatique performant (-2,46% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Orientation : 0% Nord - 13% Est - 58% Ouest

Protection solaire : Stores extérieurs

Facteur solaire : 0.24

Surface vitrée : 16.05 % de la Shab
Energie
Décomposition de la consommation
en kWhep/m².an
Besoin bioclimatique
en W/(m².K)
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
773 000 € HT
