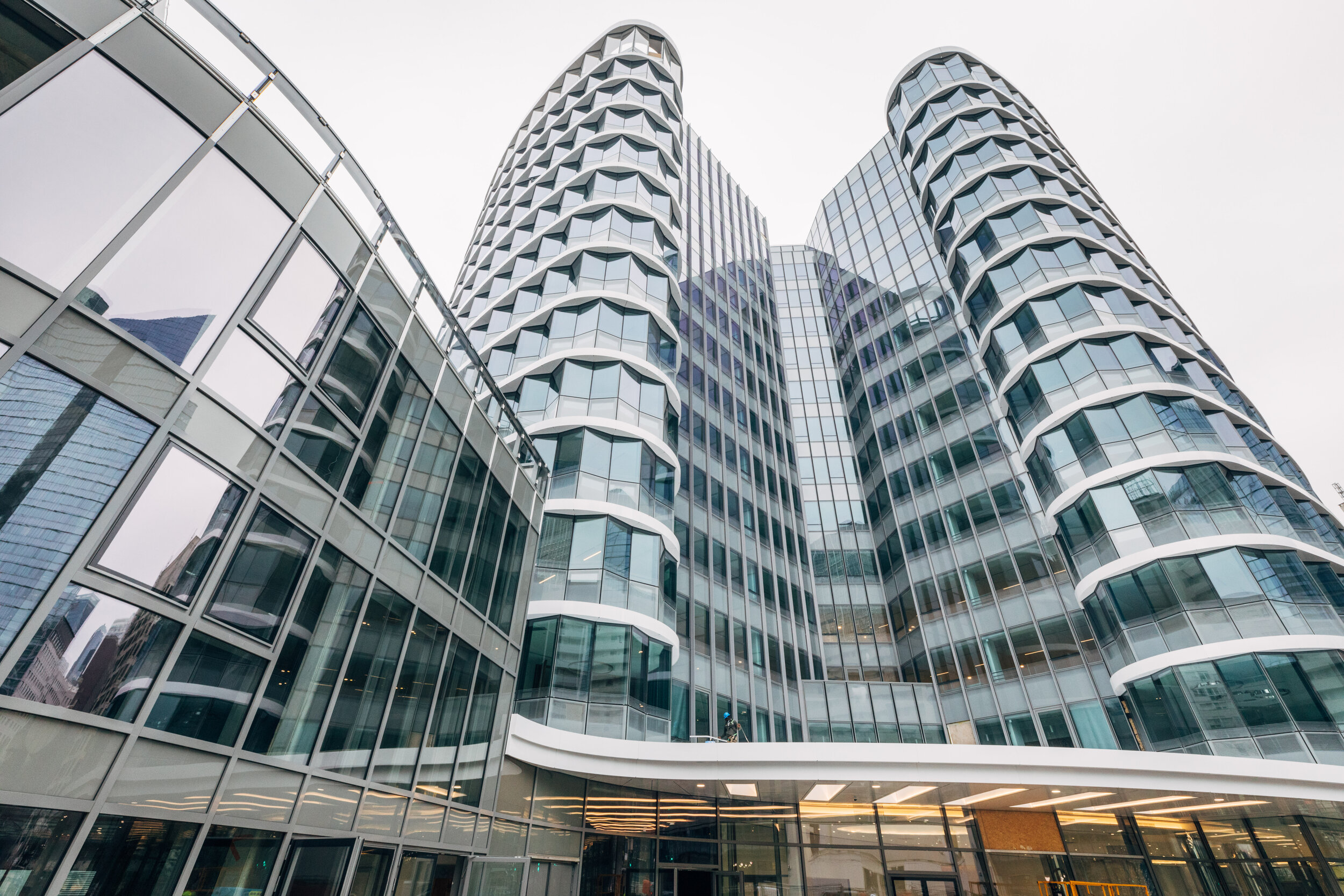

  • Tour Eria - Observatoire BBC
    @ Vladimir Partalo

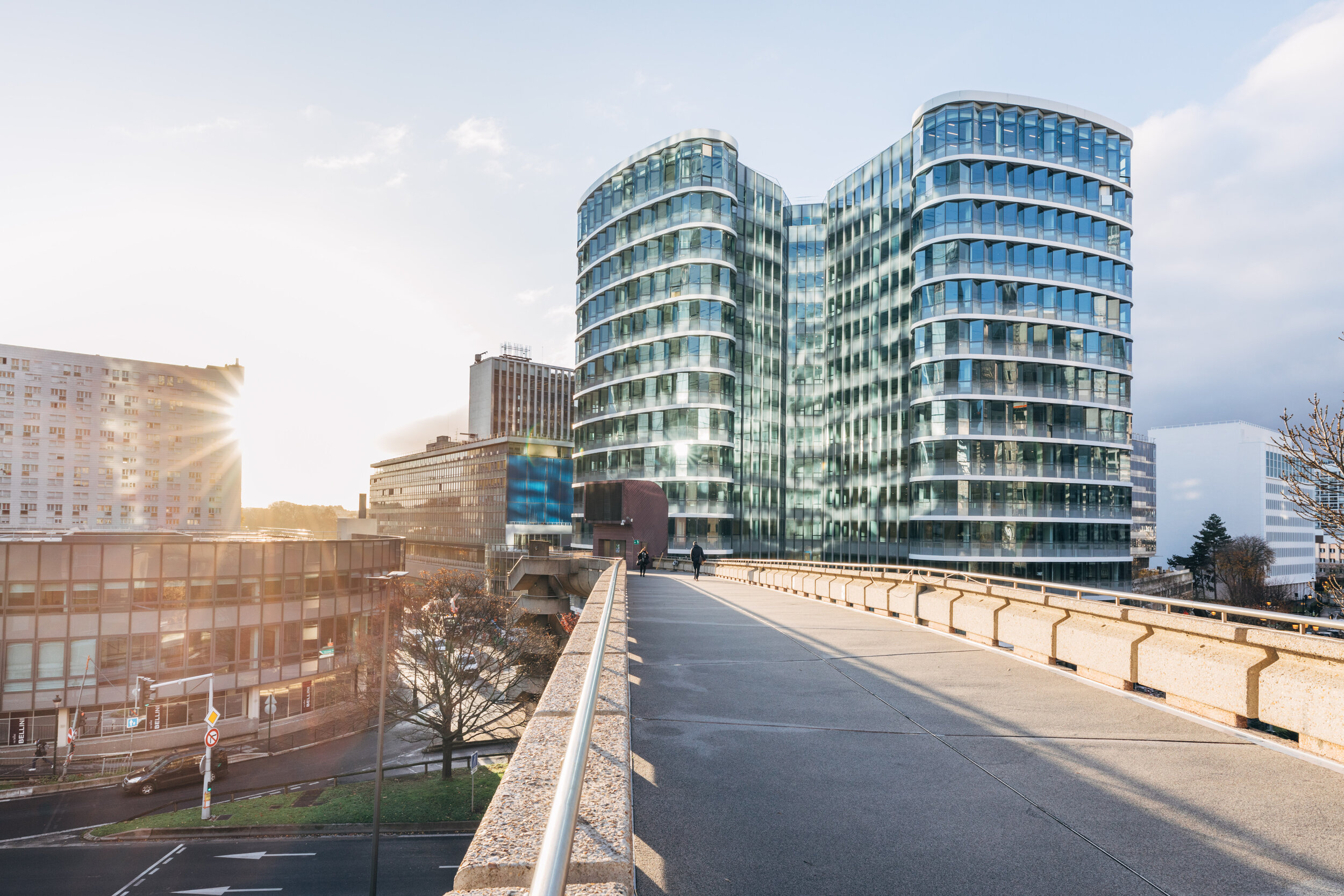

  • Tour Eria - Observatoire BBC
    @ Vladimir Partalo

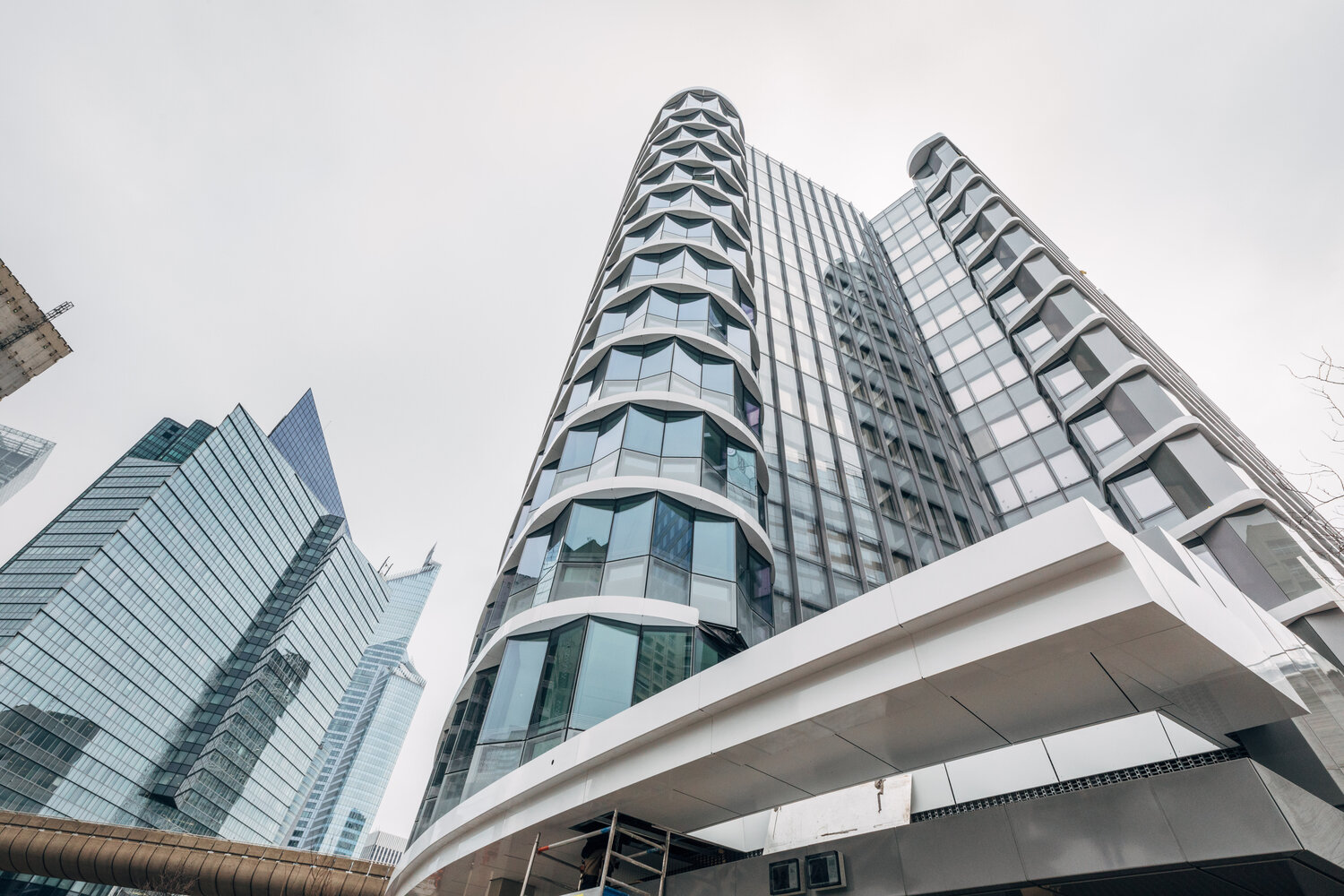

  • Tour Eria - Observatoire BBC
    @ Vladimir Partalo
  • Tour Eria - Observatoire BBC
    @ Vladimir Partalo
Tour Eria
Type bâtiment
Tertiaire - Privé
Ville
Puteaux
Code postal
92800
Zone climatique
H1a
Altitude
100 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Effinergie+ - E1
Permis
2018-02-01
Construction
2020
Livraison
02-2021
SRT
24 770 m² du bâtiment
Surface
24 770 m² du projet
Consommation
77,7 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Données Economiques
Descriptif
Ce projet concerne la construction de la Tour Eria située en lieu et place de la tour Arago Défense, détruite courant 2017. Elle se compose de bureaux, restaurant Inter-Entreprises, d'un espace de coworking, de parkings et de 160 m² de commerces érigés sur 14 étages (IGH) et 3 niveaux d’infrastructures.
Le bâtiment se caractérise par son empreinte architecturale avec une structure en éventail avec "un cœur et trois pétales" qui permettent "d'offrir trois ailes parfaitement éclairées et des vues lointaines... Des terrasses plantées "plantées en cascade marque une progression verticale et laisse voir la beauté naturelle du ciel".(Source: Christian de Portzamparc).

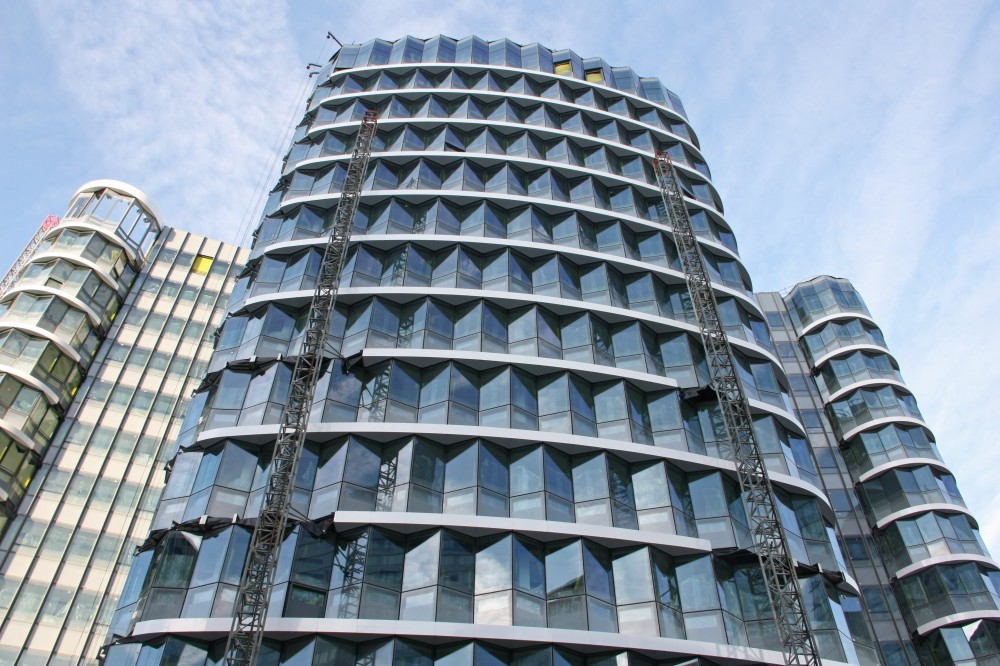

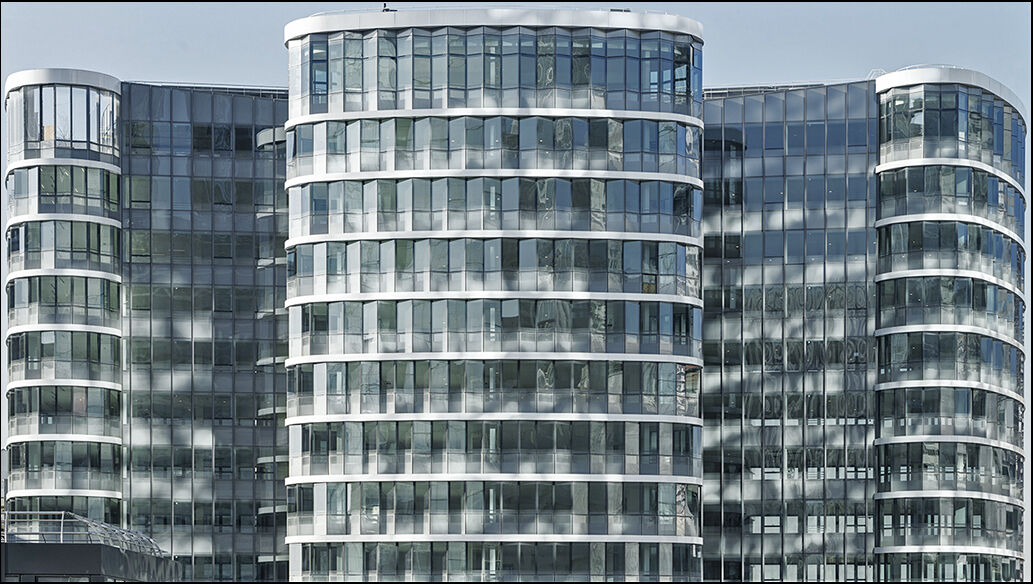

Il est habillé par d'une façade en verre plissée (dièdres de verre ) qui créé un jeu de lumières et offre au projet une silhouette singulière.
Côté équipement, les locaux sont raccordés à un réseau de chaleur qui assure le chauffage et le refroidissement des locaux mais également la production d'ECS. L'émission est assurée par des ventiloconvecteurs, des planchers réversibles et des radiateurs munis de robinets thermostatiques.
A l'horizon 2021, cette tour, certifiée Effinergie+, accueillera le Campus Cyber qui rassemblera les principaux acteurs nationaux et internationaux de la cybersécurité.

Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Niveau Energie
E1
Effinergie+
Qualité de la construction
Qualification du BET
Perméabilité bâti
1,2 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe C
Sobriété & Efficacité
Consommation énergétique
77,70 kWh/(m².an)
Bioclimatisme (Bbio)
27,58 % de gain par rapport à la RT2012
Approches complémentaires
Electricité spécifique
64,242 kWh/(m².an)
Acteurs
  • Maître d'ouvrage
    SNC AF Investco Arago
    8, avenue Delcassé 75008 Paris
  • Architecte
    2/Portzamparc
    38, rue La Bruyère 75009 Paris
    contact@2portzamparc.com
    01 80 05 32 00
  • Bureau d'études thermiques
    Artelia International
    2 Avenue François Mitterrand 93210 La Plaine Saint-Denis
    01 55 84 10 10
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
Principal
R =
0.6 (m².K)/W
Façade plissée composée d'une structure en acier et d'un vitrage décrit dans les menuiseries
Secondaire
R =
6 (m².K)/W
Murs en béton de 20 cm isolés par l'extérieur avec 20 cm de polystyrène expansé
Toiture
Toiture
Principal
R =
3 (m².K)/W
Toiture terrasse du R+13 composée d'une dalle de béton de 40 cm isolée avec 11 cm de XPS
Secondaire
R =
4 (m².K)/W
Toiture terrasse du R+13 composée d'une dalle de béton de 25 cm isolée avec 11 cm de XPS
Plancher
Plancher
Principal
R =
3.3 (m².K)/W
Plancher bas sur extérieur composé d'une dalle de béton de 27 cm isolée en sous face avec 12 cm d'isolant non spécifié
Secondaire
R =
5 (m².K)/W
Plancher bas sur extérieur composé d'une dalle de béton de 27 cm isolée en sous face avec 12 cm d'isolant non spécifié, de dalles à plot de 5 cm et d'une chape de béton de 3 cm
Fenetres
Fenêtres/Porte-Fenêtres
Principal
Uw =
1,75 W/(m².K)
Mur rideau - Façade plissée composé d'un châssis en aluminium à rupteurs de ponts thermiques avec double vitrage 4/16/4 à lame d'argon - Présence de stores enroulables
Secondaire
Uw =
1,48 W/(m².K)
Mur rideau - Façades vitrées composées d'un châssis en aluminium à rupteurs de ponts thermiques avec double vitrage 4/16/4 à lame d'argon - Présence de stores enroulables
Surface vitrée
25,59 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1,2 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Ponts thermiques
Ratio Psi
0,07 W/(m².K)
Valeur Psi moyen
0,162 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
Bâtiment raccordé au réseau de chaleur - Puissance de la sous-station: 1 5000 kW - Isolation du réseau primaire de classe 5 et du réseau secondaire de classe 4 - Contenu C02: 235 g/kwH
Emetteurs
Emission par ventilo-convecteur (19 371 m²), radiateurs munis de robinets thermostatiques ( 1 390 m²) et plancher chauffant à eau chaude (775 m²) dans les bureaux
Emission par ventilo-convecteur (11 m²), radiateurs munis de robinets thermostatiques ( 112 m²) et plancher chauffant à eau chaude (575 m²) dans la partie restaurant
ECS
ECS
Générateur
Production d'ECS par ballons électriques situés au plus près des points de puisage et par ballons thermodynamiques sur pac air/eau Production d'ECS par la sous-station du réseau de chaleur - Ballon de 2000 litres - Puissance : 1 500 kW
Ventilation
Ventilation
Système
Centrales de traitement d'air à débit constant dans les bureaux (23 689 m²) et le restaurant (1 081 m²) avec une efficacité de l'échangeur de 74% à 85%
Ventilation simple flux SF dans les sanitaires
Classe d'étanchéité
Classe C - Confirmée par la mesure
Eclairage
Eclairage
Système
Puissance moyenne installée: W/m². Elle varie fonction des locaux:
- Bureaux: 3,5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 4,5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de réunion: 3,3 W/m² avec marche et arrêt automatique par détection de présence et absence
- Restauration: 4,4 à 14 W/m² avec marche et arrêt automatique par détection de présence et absence
Refroidissement
Refroidissement
Générateur
Bâtiment raccordé au réseau de chaleur - Puissance de la sous-station: 2 000 kW - Contenu C02: 14 g/kwH
Emetteurs
Emission par soufflage d'air froid et plancher rafraichissant dans les bureaux et restaurant
Confort D'été
Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-27,58% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 22% Nord - 38% Sud - 22% Est - 18% Ouest

Protection solaire : Stores intérieurs

Facteur solaire : 0.24

Surface vitrée : 25.59 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, bâtiment raccordé au réseau de froid via une sous-stationet exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Décomposition de la consommation
Besoin bioclimatique
en points
Données Economiques
Aides Financières
Précisions
Le montant des travaux est évalué à 70 000 000 €
