Campus Arteparc de Fuveau - Bâtiment D

  • Campus Arteparc de Fuveau - Bâtiment D - Observatoire BBC
    VBI Architecte
Campus Arteparc de Fuveau - Bâtiment D
Type bâtiment
Tertiaire - Privé
Ville
Fuveau
Code postal
13710
Zone climatique
H3
Altitude
100 m
Travaux
Neuf - RT 2012 - E+C-
Fiabilité
Certifié
Niv. énergetique
BBC Effinergie 2017 - E2C1
Permis
2020-04-22
Construction
2020
Livraison
06-2022
SRT
6 243 m² du bâtiment
Surface
6 243 m² du projet
Consommation
57,4 kWh/(m².an)
Emission CO2
3 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Descriptif

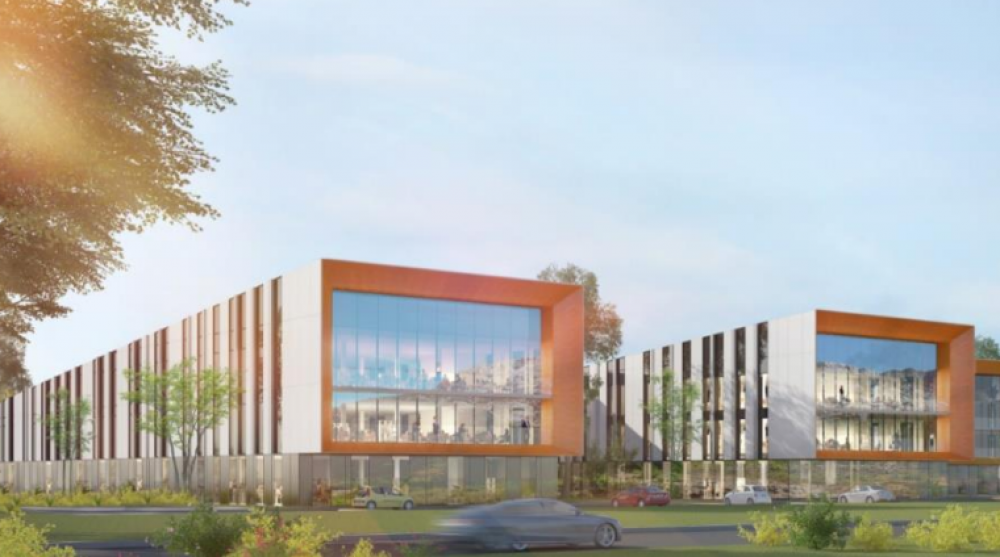

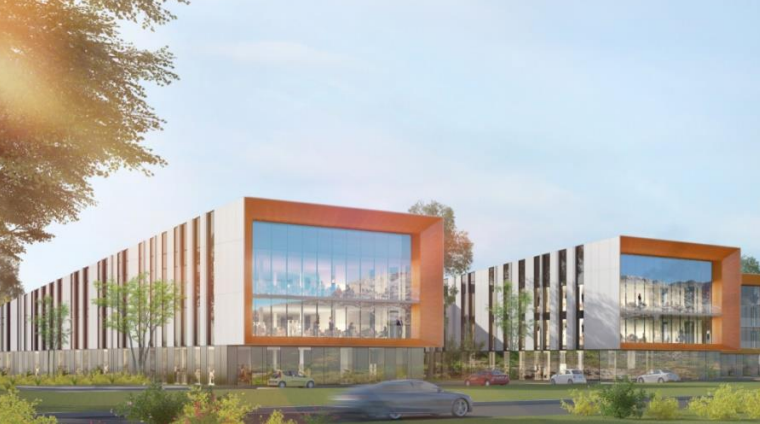

Ce projet concerne la construction de quatre immeubles d'activités tertiaires au sein de la ZAC de la Barque sur la commune de Fuveau.
Les bâtiments sont conçus "sur le concept de parc innovant de troisième génération et intègre un projet environnemental global" (Source: VBI Architectes), tout en étant engagés dans le label Effinergie 2017.

Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage pour le bâtiment D.

La structure du bâtiment est en béton avec une isolation par l'extérieur en polystyrène expansé. En parallèle, les dalles en béton du plancher bas et de la toiture confèrent une bonne inertie thermique à l'enveloppe.

Les menuiseries sont en aluminium à rupteurs de ponts thermiques avec des doubles vitrages à fort contrôles solaires et protégés par des débords de toitures.

Le chauffage et le rafraichissement sont assurés par plusieurs systèmes à détente directe type DRV composés de groupes extérieurs et d'émetteurs intérieurs de type ventilo-convecteur gainable. Par ailleurs, une attention particulière a été apportée sur la puissance d'éclairage et le système de ventilation afin d'assurer le renouvellement d'air intérieur.

Enfin, une installation photovoltaïque contribue à l'obtention du label BBC Effinergie 2017.

DPE
DPE
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Niveau Energie
E2
Niveau Carbone
C1
BBC Effinergie 2017
Qualité de la construction
Perméabilité bâti
1,62 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Commissionnement
Un rapport de commissionnement a été communiqué à l'équipe projet.
Sobriété & Efficacité
Consommation énergétique
57,40 kWh/(m².an)
Cep sans production locale d'électricité
-110,76 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
43,87 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
201 kWhep/m².an
Electricité spécifique
70,434 kWh/(m².an)
Sensibilisation et accompagnement
Un carnet de vie a été mis en place avec des recommandations pour l'entretien, la maintenance, la maitrise des consommations, ....
Acteurs
  • Maître d'ouvrage
    Artea Promotion
    52 Avenue Georges Clémenceau 78110 Le Vésinet
    01 53 64 58 19
  • Architecte
    Agence VBI
    52 Avenue Georges Clémenceau 78110 Le Vésinet
    contact@agencevbi.fr
    01 85 39 08 69
  • Maître d'oeuvre
    AD2i Ingénierie
    70 Rue de la Tramontane 13090 Aix en Provence
    04 42 20 88 89
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
Principal
R =
4.3 (m².K)/W
Murs en béton de 20 cm isolés par l'extérieur avec 14 cm de laine minérale sous bardage
Toiture
Toiture
Principal
R =
4.8 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 20 cm isolée avec 10 cm de polyuréthane
Secondaire
R =
6.8 (m².K)/W
Bac Acier isolé avec 6 cm de laine minérale et 12 cm de polyuréthane
Plancher
Plancher
Principal
R =
4 (m².K)/W
Plancher bas sur garage composé d'une dalle de béton de 23 cm isolée avec un flocage de 13 cm de laine de roche
Fenetres
Fenêtres/Porte-Fenêtres
Principal
Uw =
1,919 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 9/16/9 à lame d'argon faible émissivité et à fort contrôle solaire
Surface vitrée
18,26 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1,62 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
1,88 vol/h
Ponts thermiques
Ratio Psi
0,14 W/(m².K)
Valeur Psi moyen
0,27 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
PAC réversibles à compression air extérieur / air recyclé - Puissance nominale et unitaire: 19,3 kW - COP: 3,88
Emetteurs
Émission par ventilo-convecteur
ECS
ECS
Générateur
Production d'ECS par ballons électriques situés au plus près des points de puisage
7 ballons électriques ECS de 150 litres chacun
Ventilation
Ventilation
Système
Ventilation double flux collective avec une efficacité de l'échangeur de 78%
Caisson d'extraction pour la VMC des sanitaires
Classe d'étanchéité
Classe B - Annexe 7 (démarche qualité)
Tests réalisés
Contrôle visuel, vérifications fonctionnelles, mesures aux bouches et mesure d’étanchéité à l’air des réseaux aérauliques (ou démarche qualité) – Protocole Effinergie
Eclairage
Eclairage
Système
Puissance moyenne installée: 6,2 W/m². Elle varie fonction des locaux:
- Bureaux et salle de réunion : 6,56 W/m² avec interrupteur marche/arrêt et extinction automatique
- Circulation : 5 W/m² avec interrupteur marche/arrêt et extinction automatique
- Sanitaires: 8,2 W/m² avec marche et arrêt automatique par détection de présence et absence
Refroidissement
Refroidissement
Générateur
PAC réversibles à compression air extérieur / air recyclé - Puissance nominale et unitaire: 20 kW - EER: 3,35
Emetteurs
Émission par soufflage d'air froid
Energie Renouvelable
Energie Renouvelable
Energie Renouvelable
Installation photovoltaïque en silicium multi-cristallin - Surface: n.c m² - Puissance crête: 58,4 kWc
Confort D'été
Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-43,87% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 28% Nord - 25% Sud - 18% Est - 29% Ouest

Protection solaire : Absence de Protection mobile

Facteur solaire : 0.209

Surface vitrée : 18.26 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, présence d'une solution thermodynamique associée à un soufflage d’air froid (ventiloconvecteurs…) dans le cadre d'un bâtiment exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Bilan énergétique E+C-
en kWhep/(m².an)
Le niveau de performance energétique du projet est :
E2

Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
Consommation globale
Besoin bioclimatique
en points
Carbone
EMISSION DES GAZ À EFFET DE SERRE (GES)

Emission GES totale
en kgCO2/m².SdP.an

Emission GES Construction et Equipements
en kgCO2/m².SdP.an


Le niveau de performance carbone du projet est :
C1

Logiciel, périmètre et résultat


Logiciel
Le logiciel Climawin et la base INIES ont été utilisés
Périmètre
Le périmètre du label E+C- a été pris en compte
Part des émissions par contributeurs
Répartition des GES par lots des composants
