Agence Routière Départementale
Type bâtiment
Tertiaire - Public
Ville
Saint-Martin-des-Entrées
Code postal
14400
Zone climatique
H1a
Altitude
100 m
Travaux
Neuf - RT 2012 - E+C-
Fiabilité
Certifié
Niv. énergetique
BEPOS Effinergie 2017 - E3C2
Permis
2022-05-05
Construction
2023
Livraison
10-2023
SRT
463 m² du bâtiment
Surface
463 m² du projet
Consommation
3,3 kWh/(m².an)
Coût des travaux
2 323 259 € HT
Emission CO2
1 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

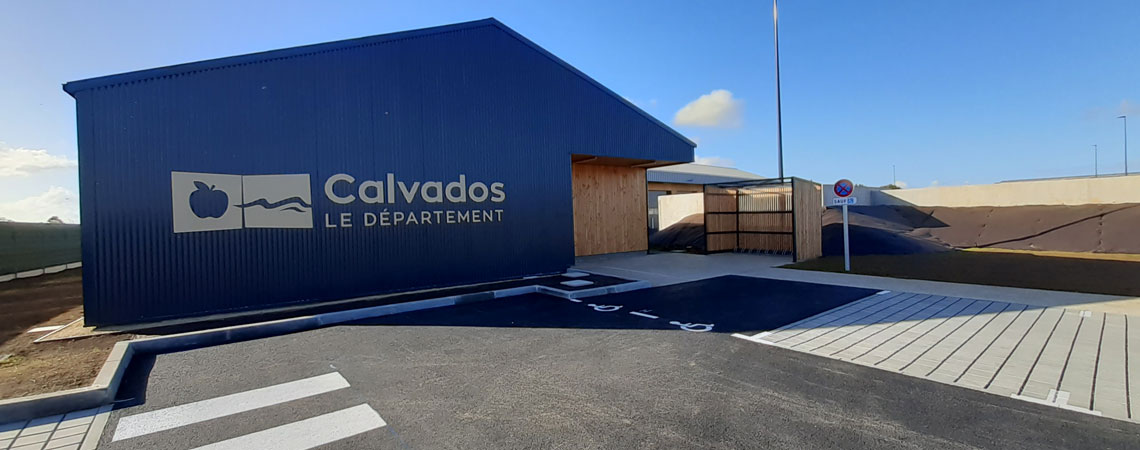

Ce projet concerne la construction de la nouvelle Agence Routière Départementale dans la zone d’activité intercommunale des Longchamps sur la commune de Saint-Martin-des-Entrées pour le compte du conseil départemental du Calvados.
Inspirée de la construction des établissements scolaires, ce nouveau centre devrait être livré à l'automne 2023 et répondre à la volonté du maître d'ouvrage de regrouper les services administratifs de l’Agence routière sur le même site. Le bâtiment se compose de bureaux et de vestiaires. Le bâtiment se caractérise par sa démarche écoresponsable avec une structure en ossature bois, construite hors site, isolée avec de la paille pour les murs et la toiture. La dalle en béton du plancher bas contribue à renforcer l'inertie thermique de l'enveloppe. Les menuiseries sont en aluminium à rupteurs de ponts thermiques associés à des vitrages performantes protégés par des stores intérieurs ou extérieurs suivant la localisation des fenêtres. Côté équipement, le bâtiment est équipé d'une pompe à chaleur air/eau à double service pour le chauffage et la production d'ECS. Aucun système de refroidissement actif a été intégré au projet. Une attention particulière a été apportée aux solutions d'éclairage et au renouvellement de l'air intérieur afin d'assurer une bonne qualité d'usage. Enfin, une installation photovoltaïque contribue à l'obtention du label Bepos Effinergie 2017. Cette fiche décrit les solutions technico-économiques retenues par le maître d'ouvrage.   |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Niveau Energie
E3
Niveau Carbone
C2
Qualité de la construction
Perméabilité bâti
0,34 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Commissionnement
Etude en cours
Sobriété & Efficacité
Consommation énergétique
3,30 kWh/(m².an)
Cep sans production locale d'électricité
14,31 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
20,65 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
192 kWhep/m².an
Electricité spécifique
68,6 kWh/(m².an)
Acteurs
- Maître d'ouvrageConseil Départemental du Calvadosrue Saint-Laurent 14000 Caen02 31 57 14 14
- ArchitecteEn Act Architecture105 rue Ganterie 76000 Rouencontact@enact-architecture.fr02 35 86 10 01
- Bureau d'études thermiquesSynergia Bet15 Rue Jean Lecanuet 76000 Rouencontact@synergia-bet.fr07 85 00 90 32
- ConstructeurPoixblanc Charpentes9 blvd de l’Europe 76270 Neufchâtel en Bray02 35 93 00 50
- CertificateurCertivéa4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Principal
R =
9.1 (m².K)/W
Murs en ossature bois isolés entre les montant avec 37 cm de paille comprimée transversalement complété par un doublage intérieur de 4,5 cm en laine de roche
Secondaire
R =
3 (m².K)/W
Murs intérieurs en ossature bois isolés entre les montant avec 15 cm de paille comprimée transversalement
Principal
R =
7.7 (m².K)/W
Combles isolés avec 39,5 cm de paille comprimée transversalement
Principal
R =
11.1 (m².K)/W
Plancher bas sur terre plein composé d'une chape en béton de 5 cm isolée en sous face avec 6,8 cm de polyuréthane, d'une dalle de béton de 20 cm isolée avec 20 cm de polystyrène expansé
Principal
Uw =
1,1 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 à lame d'air et faible émissivité - Présence de stores intérieurs enroulables avec gestion manuelle non motorisée
Secondaire
Uw =
1 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 à lame d'air et faible émissivité - Présence de stores intérieurs enroulables avec gestion manuelle non motorisée
Surface vitrée
14,80 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
0,34 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
1,07 vol/h
Ponts thermiques
Ratio Psi
0,04 W/(m².K)
Equipement
Générateur
PAC air extérieur / eau - Puissance : 16 kW - COP: 4,1
Emetteurs
Émission par radiateurs munis de robinets thermostatiques - Régime 50-35 °C
Générateur
Production d'ECS par le pompe à chaleur à double service air extérieur/eau
Ballon de 300 litres
Ballon de 300 litres
Système
Centrale de Traitement de l'Air à Débit Constant - Efficacité de l'échangeur de 80%
Classe d'étanchéité
Classe A - Confirmée par la mesure
Tests réalisés
Contrôle visuel, vérifications fonctionnelles, mesures aux bouches et mesure d’étanchéité à l’air des réseaux aérauliques (ou démarche qualité) – Protocole Effinergie
Système
Puissance moyenne installée: 4,2 W/m². Elle varie fonction des locaux:
- Bureaux: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 3,5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de réunion: 5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 4,1 W/m² avec marche et arrêt automatique par détection de présence et absence
- Bureaux: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 3,5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de réunion: 5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 4,1 W/m² avec marche et arrêt automatique par détection de présence et absence
Energie Renouvelable
Installation photovoltaïque en silicium monocristallin - Surface: 71 m² - Puissance crête: 13,8 kWc
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment a été conçu avec une Simulation Thermique Dynamique permettant d’optimiser le confort d’été.
Ce bâtiment se caractérise par une inertie thermique personalisée, un besoin bioclimatique performant (-20,65% par rapport à l'exigence réglementaire).
Ce projet intègre des solutions de rafraîchissement passives qui contribuent à l’amélioration du confort d’été lors des périodes de surchauffes.
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Chauffage et ECS
Rafraichissement et ventilation
Orientation :
64% Nord - 22% Sud - 7% Est - 7% Ouest
Protection solaire : Stores intérieurs
Facteur solaire : 0.23
Surface vitrée : 14.8 % de la Shab
Protection solaire : Stores intérieurs
Facteur solaire : 0.23
Surface vitrée : 14.8 % de la Shab
Le calorifugeage des éléments de génération et de distribution est nécessaire pour limiter les apports internes et l'infoncort dans le logement
Solutions passives : Bâtiments avec des locaux traversant permettant une surventilation nocturne (free cooling) à combiner avec un système anti-intrusion.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : Absence de solutions actives de refroidissement.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : Absence de solutions actives de refroidissement.
Energie
Bilan énergétique E+C-
en kWhep/(m².an)
Le niveau de performance energétique du projet est :
E3
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
Consommation globale
Besoin bioclimatique
en points
Carbone
EMISSION DES GAZ À EFFET DE SERRE (GES)
Emission GES totale
en kgCO2/m².SdP.an
Emission GES Construction et Equipements
en kgCO2/m².SdP.an
Le niveau de performance carbone du projet est :
C2
Logiciel, périmètre et résultat
Logiciel
Le logiciel Pleaides d'Izuba et la base INIES ont été utilisés
Périmètre
Le périmètre du label E+C- a été pris en compte
Résultat
94% des émissions de GES sont dues aux contributeurs "Produits de Constructions et Equipements - PCE" (77%) et "Energie" (14%)
Au sein du contributeur PCE, les lots suivants impactent plus largement les émissions de GES:
- 24%: Maçonnerie, Superstructure
- 22% : CVC
- 16% : Les réseaux d'énergie
- 11% : Façades et menuiseries extérieures
Cependant, ces résultats sont à interpréter en prenant en compte le fort pourcentage de données prises par défaut qui s'élève à 20%
Au sein du contributeur PCE, les lots suivants impactent plus largement les émissions de GES:
- 24%: Maçonnerie, Superstructure
- 22% : CVC
- 16% : Les réseaux d'énergie
- 11% : Façades et menuiseries extérieures
Cependant, ces résultats sont à interpréter en prenant en compte le fort pourcentage de données prises par défaut qui s'élève à 20%
Part des données génériques
20 %
Part des émissions par contributeurs
Part des émissions par phases
Répartition des GES par lots des composants
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
2 323 259 € HT
, soit
5 023 € HT/m² de SHON RT
Aides Financières
Précisions
Le montant des travaux est de 2 323 259 € HT, soit 5 023 € HT/m²
Décomposition du montant des travaux
