Maison Témoin - Maison Hanau
Type bâtiment
Maison en secteur diffus - Privé
Ville
Selestat
Code postal
67600
Zone climatique
H1b
Altitude
185 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Bepos Effinergie 2013
Permis
2012-05-01
Construction
2013
Livraison
03-2014
Shon RT
178 m² du bâtiment
Surface
178 m² du projet
Consommation
-51,60 kWh/(m².an)
Coût des travaux
263 742 € HT
Emission CO2
9,000 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

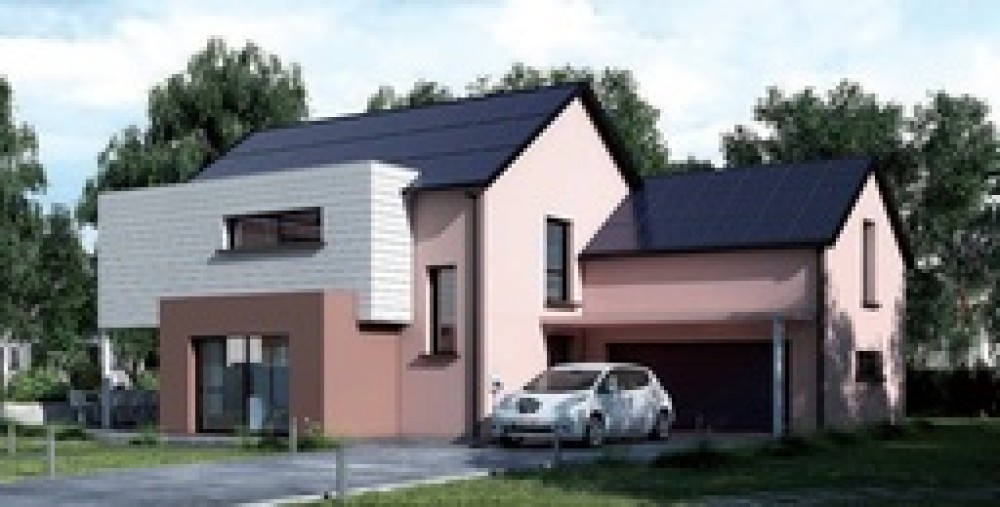

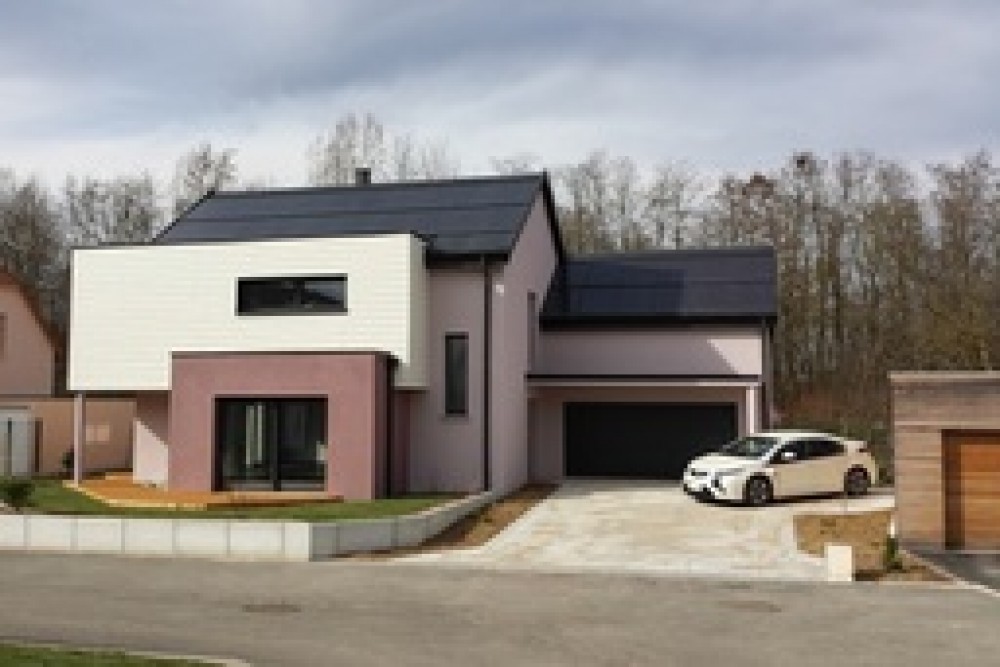

Cette maison individuelle en R+1 est la deuxième maison de France à être certifiée BEPOS-Effinergie 2013.
Cette maison se caractérise par une structure en béton cellulaire isolée par l'intérieur avec du polystyrène graphité, une isolation performante des différentes toitures et des planchers bas composés d'entrevous en polystyrène et isolés par 8 cm de polyuréthane. En parallèle, les baies sont principalement en PVC double vitrage. Côté équipement, une chaudière gaz à condensation, associée à un plancher chauffant, assure la production de chaleur et l'appoint en ECS. En effet, près de 4 m² de capteurs thermiques, installés sur la toiture terrasse, permettent de couvrir en partie les besoins en ECS. Enfin, une ventilation simple flux hygroréglable type B a été installée afin de maintenir la qualité de l'air intérieur. En parallèle, une attention particulière a été portée sur l'étanchéité de l'enveloppe (0,24 m/h.m²) du bâti et des réseaux de ventilation (Classe A). Enfin, 51 m² de panneaux photovoltaïques ont été installés en toitures et contribuent à l'obtention du label BEPOS-Effinergie 2013.   |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Qualité de la construction
Perméabilité bâti
0,24 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Sobriété & Efficacité
Consommation énergétique
-51,60 kWh/(m².an)
Cep sans production locale d'électricité
33,62 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
25,65 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
98,00 kWhep/m².an
Electricité spécifique
Consommation
70,00 kWh/(m².an)
Les postes pris en comptes
Usages mobiliers
Méthodes et outils de calcul
Valeur forfaitaire
Commentaires
Valeur forfaitaire de 70,00 kWhep/m².an issue du label Effinergie+
Acteurs
- Bureau d'études thermiquesAET Loriot21, route de Châlon 71380 Epervanscontact@aetloriot.fr03 85 42 72 20
- ConstructeurMaison Hanau2a rue de Strasbourg 67350 Pfaffenhoffen03 88 72 51 51
- CertificateurCéquami4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
R =
6.3 (m².K)/W
Murs en béton cellulaire de 25 cm d'épaisseur isolés par 12 cm de polystyrène graphité collé
R =
6 (m².K)/W
Murs en béton cellulaire de 20 cm d'épaisseur isolés par 12 cm de polystyrène graphité collé
R =
9.1 (m².K)/W
Rampants horizontaux isolés avec 40,5 cm de laine minérale
R =
7.9 (m².K)/W
Toiture oblique isolée par 2 couches de 10 cm et 16 cm de laine de verre
R =
9.1 (m².K)/W
Plancher bas sur vide sanitaire composé d'un entrevous en polystyrène isolé avec 8 cm de polyuréthane
R =
7.2 (m².K)/W
Plancher bas sur garage composé d'un entrevous en polystyrène isolé avec 8 cm de polyuréthane
Uw =
1,28 W/(m².K)
Baies coulissante en PVC - Double vitrage 4/16/4 - Présence de volet roulant
Uw =
1,30 W/(m².K)
Fenêtre en PVC - Double vitrage 4/16/4 - Présence de volet roulant
Surface vitrée
27,65 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Etanchéité à l'air
Valeur Q4
0,24 m³/(h.m²) sous 4 Pa confirmée par la mesure
Ponts thermiques
Ratio Psi
0,12 W/(m².K)
Valeur Psi moyen
0,28 W/(ml.K)
Equipement
Générateur
Chaudière individuelle gaz à condensation - Puissance nominale : 17 kW - Située en volume chauffé
Emetteurs
Plancher chauffant à eau chaude
Générateur
Production ECS par un système solaire composé de 3,8 m² de capteurs solaires, d'un ballon de 200 litres - Appoint intégré
echangeur_hydro_par_chaudiere
echangeur_hydro_par_chaudiere
Système
Ventilation mécanique simple flux hygroréglable type B
Étanchéité du réseau de ventilation: Classe A
Étanchéité du réseau de ventilation: Classe A
Classe d'étanchéité
Classe A -
Energie Renouvelable
Présence de photovoltaïque - Surface : 51 m² - Puissance crête : 8 kWc - Types de panneaux: monocristallins
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-25,65% par rapport à l'exigence réglementaire).
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des ménages et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Orientation :
28% Nord - 8% Sud - 18% Est - 46% Ouest
Protection solaire : Volet Roulant
Surface vitrée : 27.65 % de la Shab
Protection solaire : Volet Roulant
Surface vitrée : 27.65 % de la Shab
Energie
Bilan Energétique Effinergie
en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
Logiciel, périmètre et résultat
Périmètre
Etude avec Elodie à disposition
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
263 742 € HT
, soit
1 478 € HT/m² de SHON RT
Certification
465 € HT
Décomposition du montant des travaux
