Résidence la petite fontaine
Type bâtiment
Maisons groupées - Public
Ville
Buceels
Code postal
14250
Zone climatique
H1a
Altitude
50 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié, Construction Logement Social
Niv. énergetique
Bepos Effinergie 2013
Permis
2014-10-01
Construction
2016
Livraison
01-2017
Shon RT
161 m² du bâtiment
Surface
433 m² du projet
Consommation
36,3 kWh/(m².an)
Coût des travaux
545 000 € HT
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

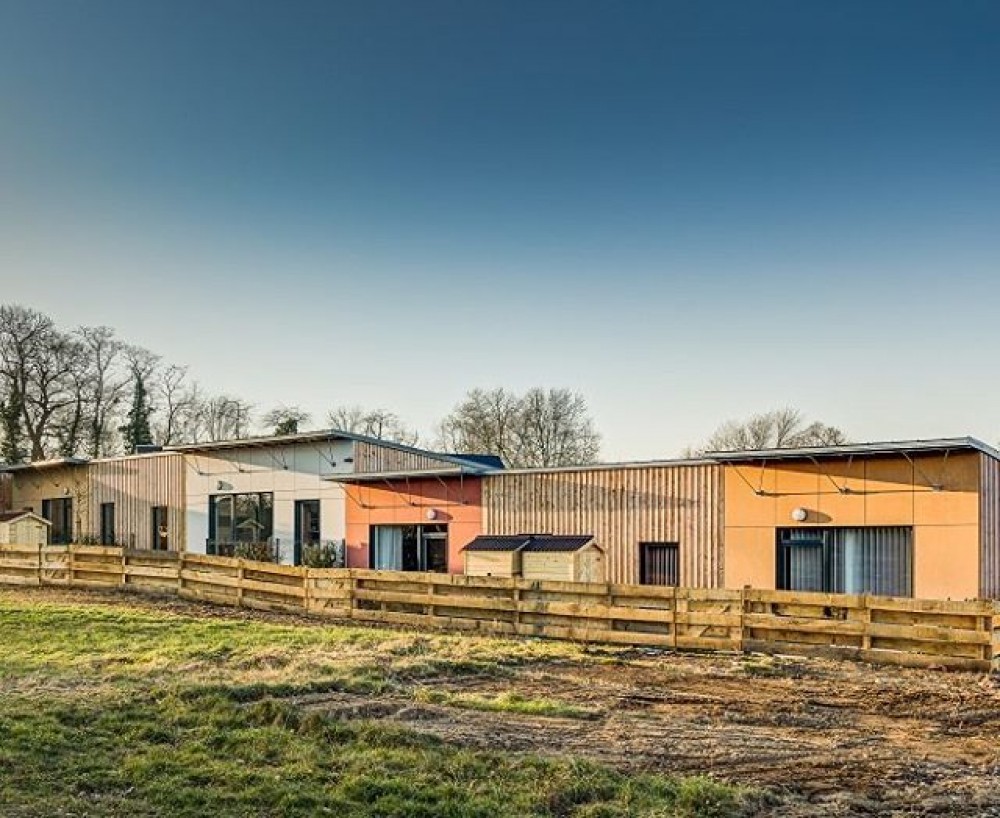

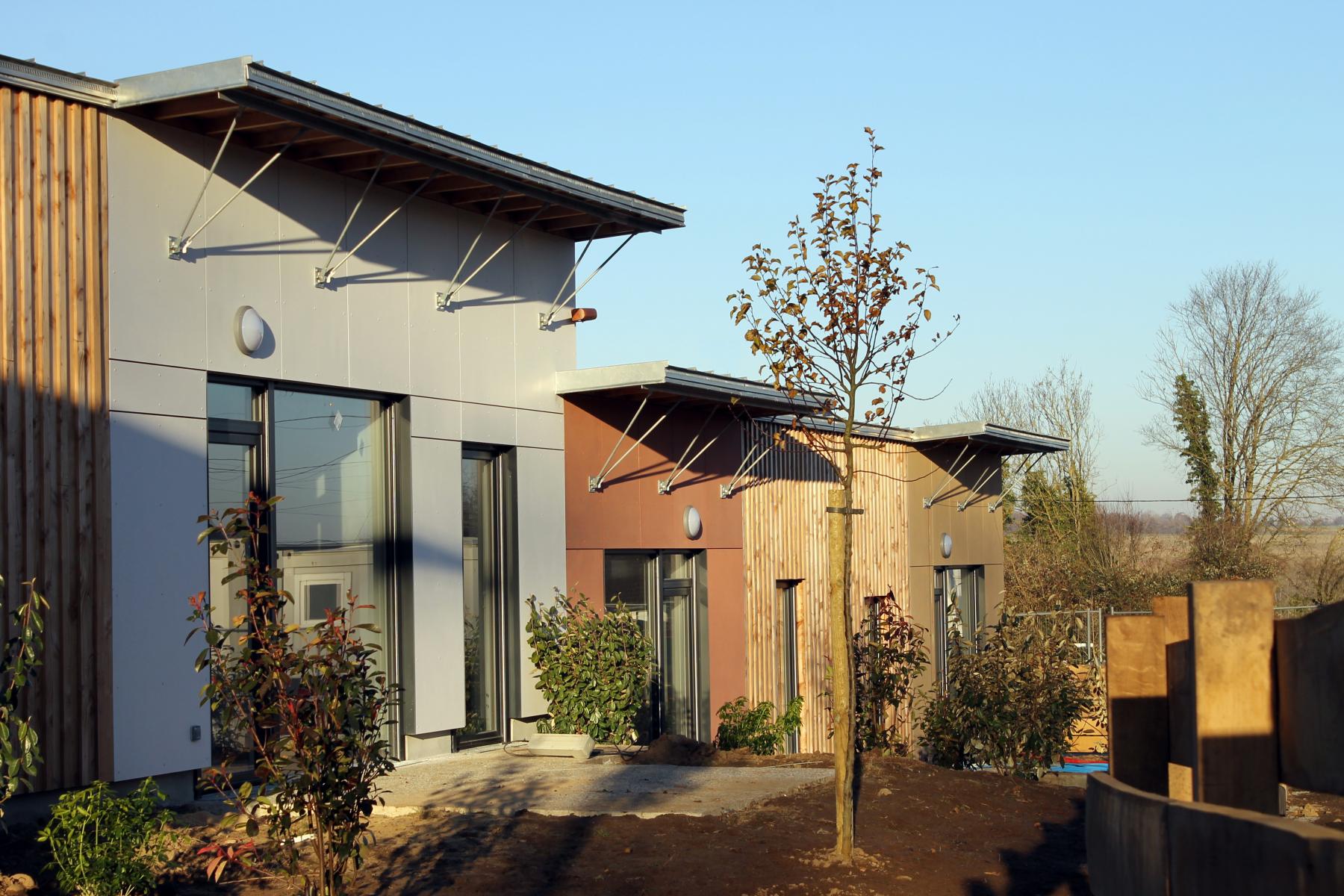

Ce projet concerne la construction de 6 logements de maisons individuelles accolées certifiées Bepos-Effinergie 2013. Le projet a souhaité associer efficacité énergétique et construction biosourcée.
Ainsi, la structure des maisons est en ossature bois avec une isolation entre les montants en ouate de cellulose. Les rampants sont aussi isolés avec 40 cm de ouate de cellulose. En parallèle, les baies, orientées suivant un axe Nord-Sud, sont en PVC avec des doubles vitrages performants.
Côté équipement, une chaudière bois assure le chauffage et la production d'ECS. Le renouvellement de l'air est réalisé par l'installation d'un système de ventilation mécanique hygroréglable de type B dans chaque logement.
Enfin, une installation photovoltaïque est présente sur les différentes toitures du projet.
Cette fiche présente les solutions technique et économique du projet.

Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Bepos Effinergie 2013
Qualité de la construction
Perméabilité bâti
0,36 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Commissionnement
Un document sur les procédures de commissionnement reprenant les essais, réglages et de fonctionnement de la chaudière, adapté à l’opération de 6 maisons individuelles a été fourni.
Sobriété & Efficacité
Consommation énergétique
36,30 kWh/(m².an)
Bioclimatisme (Bbio)
33,82 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
43 kWhep/m².an
Electricité spécifique
Consommation
70 kWh/(m².an)
Les postes pris en comptes
Les postes identifiés sont: l'éclairage, le réfrigérateur et congélateur,le lave linge, le lave vaisselle, le sèche linge, le téléphone, la télévision, une chaine Hi Fi, une box ADSL, un PC portable, un aspirateur et un fer à repasser
Méthodes et outils de calcul
Les valeurs prises en compte sont issues de l'étude de Juin 2008 du Cabinet Enertech
Commentaires
La valeur forfaitaire liée au label Bepos-Effinergie 2013 a été prise en compte, soit 70 kWhep/m².an pour le calcul du bilan
Cependant, les valeurs estimées varient de 61,6 kWhep/m².an à 131,7 kWhep/m² suivant le type d'équipements sélectionnés (sobre ou standard)
Sensibilisation et accompagnement
Un guide d’usage fourni par Calvados Habitat est communiqué aux habitants
Acteurs
  • Maître d'ouvrage
    Inolya
    7 Place Foch BP 20176 14010 Caen
    02 31 30 36 36
  • Architecte
    François Versavel Architecte
    34 Rue Notre Dame 14600 Honfleur
    francoisversavel@orange.fr
    02 31 89 07 76
  • Bureau d'études thermiques
    éPhyciBat
    145 route de Coutances 50350 Donville les Bains
    fabrice.pichard@ephycibat.fr
    06 30 91 99 13
  • Partenaire
    Région Normandie
  • Partenaire
    Direction Régionale de l'ADEME Normandie
  • Rénovateur BBC
    KVA architectes - Knapp Architecte
    8 route de Beaumais 14620 Crocy
    knapp.architecte@yahoo.fr
    02 31 40 81 86
  • Certificateur
    Cerqual
    28, Rue du Rocher 75008 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
R =
5 (m².K)/W
Murs en ossatures bois isolés avec 22 cm de ouate de cellulose entre les montants - Présence d'un bardage brut en résineux traité en classe 3
R =
3.3 (m².K)/W
Murs en béton de 20 cm isolés par l'intérieur avec 10 cm de laine de verre
Toiture
Toiture
R =
8.3 (m².K)/W
Toiture composée d'une couverture en zinc isolée avec 40 cm de ouate de cellulose
Plancher
Plancher
R =
4.8 (m².K)/W
Plancher bas sur vide sanitaire composé de poutrelles en béton et entrevous en polystyrène expansé, d'un panneau en polyuréthane de 4,8 cm et d'une chape fluide en béton
Fenetres
Fenêtres/Porte-Fenêtres
Uw =
1,4 W/(m².K)
Menuiseries en PVC - Double vitrages performants 4/164 avec lame d'argon - Présence de volets roulants en aluminium

Surface vitrée
24,45 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,36 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
1,84 vol/h
Ponts thermiques
Ratio Psi
0,17 W/(m².K)
Equipement
Chauffage
Chauffage
Générateur
Chaudière granulés bois de classe 5 - Puissance : 20 kW
Emetteurs
Emission par radiateurs munis de robinets thermostatiques
ECS
ECS
Générateur
Production ECS par la chaudière bois
Ballon de 300 litres
Ventilation
Ventilation
Système
Installation d'une ventilation mécanique hygroréglable de type B
Classe d'étanchéité
Classe A - Confirmée par la mesure
Energie Renouvelable
Energie Renouvelable
Energie Renouvelable
Présence de panneaux photovoltaïques monocristallins - Surface: 17,6 m² - Puissance crête: 2,6 kWc - Rendement : 14,7% pour le bâtiment étudié
L'installation photovoltaïque pour les 3 bâtiments est de 7,04 kWc répartie sur 47,5 m² de panneaux
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique personalisée, un besoin bioclimatique performant (-33,82% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des ménages et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Orientation : 66% Nord - 31% Sud - 3% Ouest

Protection solaire : Volet Roulant

Surface vitrée : 24.45 % de la Shab
Energie
Bilan Energétique Effinergie
en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
Logiciel, périmètre et résultat


Logiciel
L'essentiel des données sont issues des fiches FDES ou DEP des produits. Des compléments issus de la base de données Kbob de données environnementales et sanitaires peuvent être utilisés lorsqu'ils ne sont pas disponibles par des DEP.
L'outil utilisé pour l'analyse est Cocon Pro version 4.3.4.5
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
545 000 € HT
, soit
1 258 € HT/m² de SHON RT
