Siège Chambre d'Agriculture
Type bâtiment
Tertiaire - Public
Ville
Toulouse
Code postal
31026
Zone climatique
H2c
Altitude
100 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Bepos Effinergie 2013
Permis
2017-05-01
Construction
2020
Certification
07-2023
SRT
1 590 m² du bâtiment
Surface
1 590 m² du projet
Consommation
8 kWh/(m².an)
Coût des travaux
2 900 000 € HT
Emission CO2
2 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Données Economiques
Descriptif
Ce projet concerne la construction de la nouvelle maison des agriculteurs de la Haute Garonne à Toulouse pour le compte de la Chambre agriculture.

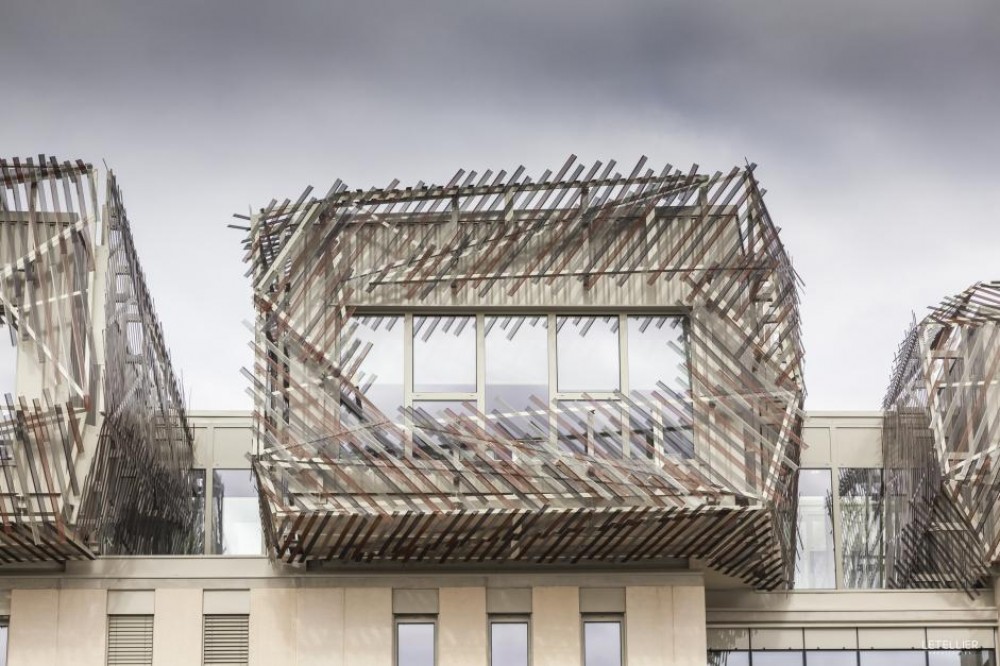

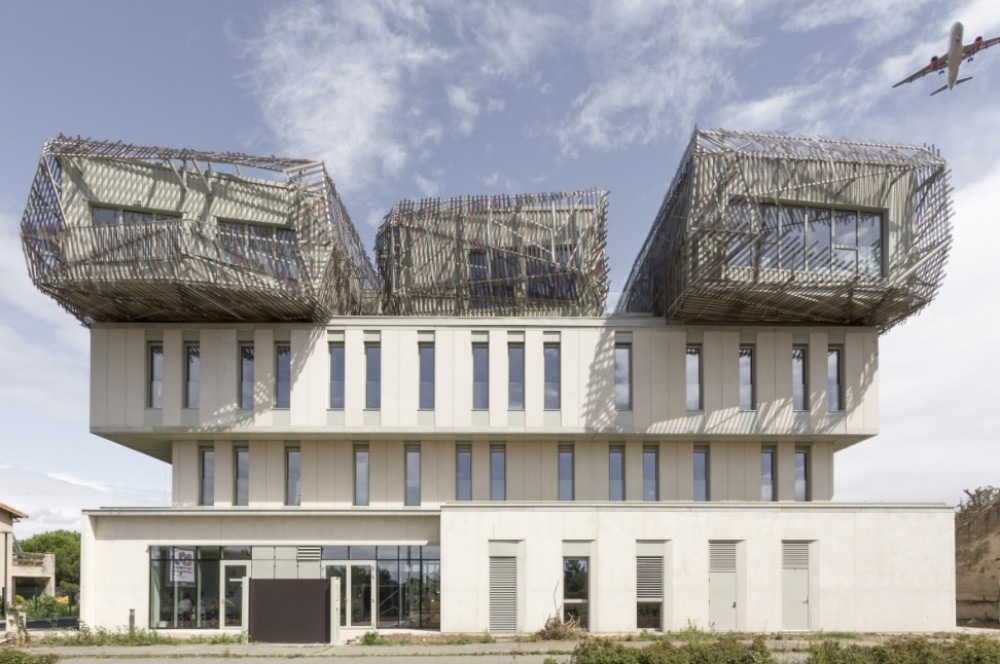

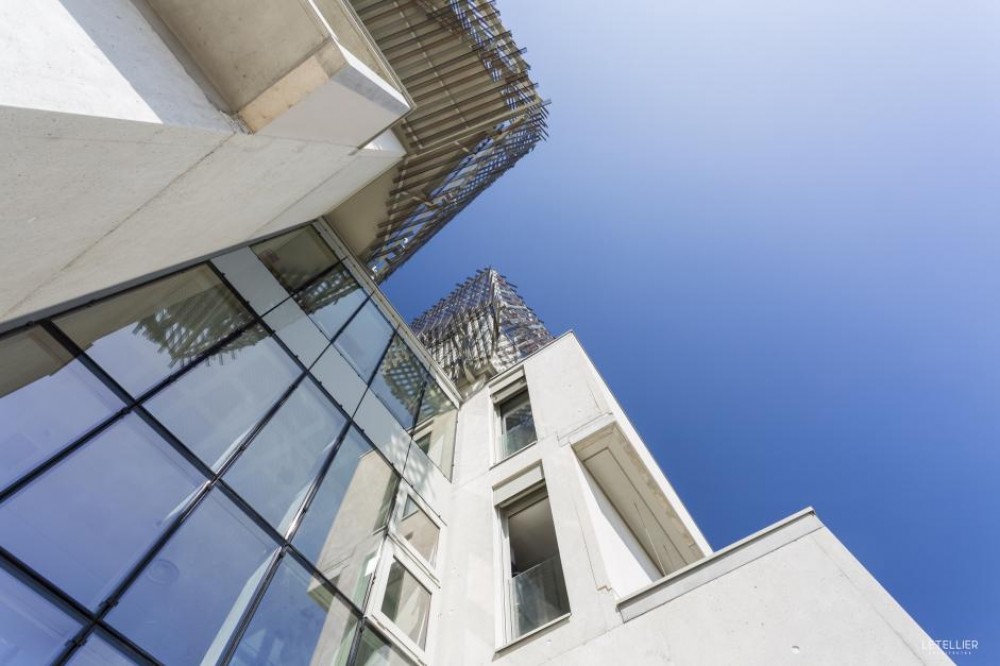

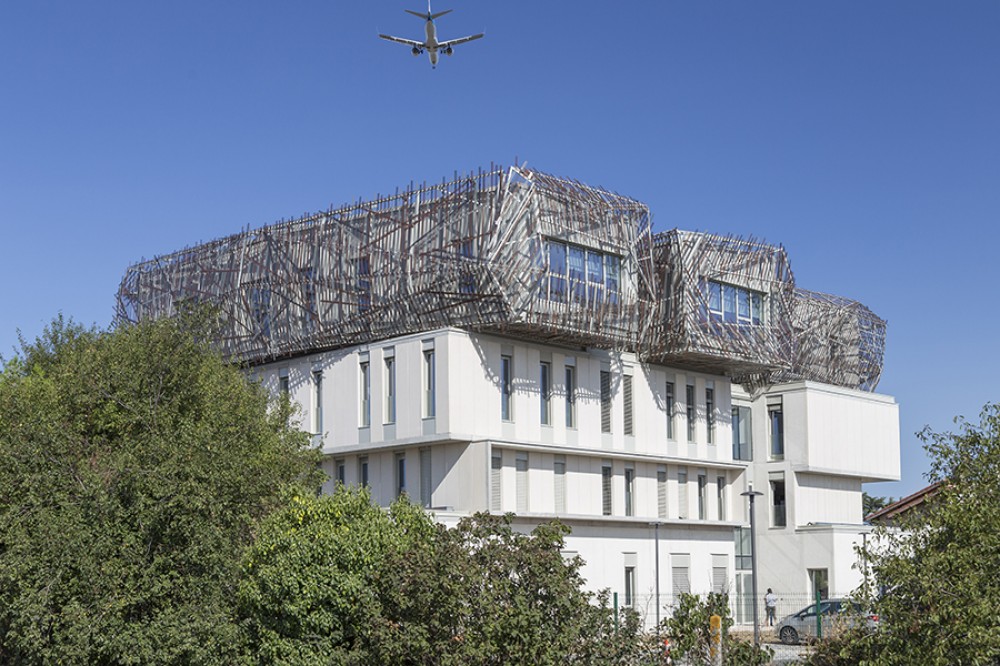

Le bâtiment se caractérise par son empreinte architecturale composée d'un socle blanc surmonté de larges baies vitrées encadrées par une structure en bois. La structure du bâtiment associe une partie en béton isolée par l'intérieur pour les premiers étages et une ossature métallique avec une isolation renforcée en partie supérieure. En parallèle, les toitures ont été végétalisées et les dalles des planchers bas bénéficient d'une isolation performante. Côté équipement, le bâtiment est chauffé et refroidi par plusieurs pompes à chaleur réversibles air/air associées à des ventilo-convecteurs. La production d'ECS est réalisée par des ballons électriques. Le renouvellement de l'air intérieur est assuré par une ventilation double flux. Enfin, une installation photovoltaïque a été installée en toiture. Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage.   |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Qualité de la construction
Perméabilité bâti
1,7 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Sobriété & Efficacité
Consommation énergétique
8,00 kWh/(m².an)
Cep sans production locale d'électricité
7,08 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
48,07 % de gain par rapport à la RT2012
Approches complémentaires
Electricité spécifique
Consommation
100 kWh/(m².an)
Acteurs
- Maître d'ouvrageChambre agriculture Haute Garonne32 rue de Lisieux 31026 Toulouse05 61 10 42 50
- ArchitecteAxel Letellier43 rue Paul Riquet 31000 Toulouseaxel@letellier-architecture.com05 34 41 10 20
- Bureau d'études thermiquesBeibiHotel des Entreprises 09340 Verniollebeibi@beibi.fr05 61 69 033 35
- CertificateurCertivéa4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
R =
5.6 (m².K)/W
Murs en béton isolés avec deux couches de 9 cm et 6 cm en laine minérale
R =
9.1 (m².K)/W
Ossature métallique isolée avec 16 cm de laine minérale entre les montants et 14 cm de laine minérale en complément
R =
6.3 (m².K)/W
Toiture bac acier en panneau sandwich isolée avec 16 cm de polystyrène expansé
R =
6.7 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 20 cm isolée avec 18 cm de polyuréthane
R =
14.3 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton isolée avec 12 cm d'isolant
R =
9.3 (m².K)/W
Plancher bas sur extérieur composé d'une dalle de béton isolée avec 20 cm de polystyrène expansé
Uw =
1,2 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 - Présence de volets avec gestion manuelle ou de stores motorisés
Uw =
1,239 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 - Présence de volets avec gestion manuelle ou de stores motorisés
Surface vitrée
33,84 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
1,7 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Ponts thermiques
Ratio Psi
0,12 W/(m².K)
Valeur Psi moyen
0,415 W/(ml.K)
Equipement
Générateur
3 pompes à chaleur réversible air extérieur / air recyclé:
- Système à compression : Puissance nominale: 11,6 kW - COP nominal: 3,88
- Système DRV: Puissance nominale: 5,49 kW - COP nominal: 4,55
- Système DRV: Puissance nominale: 7,3 kW - COP nominal: 4,3
- Système DRV: Puissance nominale: 9,37 kW - COP nominal: 4
Pompe à chaleur réversible air extérieur / air recyclé DRV -
Pompe à chaleur réversible air extérieur / air recyclé DRV -
Emetteurs
Emission par ventilo-convecteur
Générateur
Production d'ECS par ballons électriques
Système
Ventilation double flux avec une efficacité de l'échangeur de 87%
Classe d'étanchéité
Classe B - Non confirmée par la mesure
Système
Puissance moyenne installée: 3,5 W/m² - Présence de détection de présence
Générateur
Pompe à chaleur réversible air extérieur / air recyclé
- Puissance nominale: 11,76 kW - EER nominal: 3,4
- Puissance nominale: 5,49 kW - EER nominal: 4,23
- Puissance nominale: 6,98 kW - EER nominal: 4,01
- Puissance nominale: 9, kW - EER nominal: 3,68
Emetteurs
Emission par ventilo-convecteur
Energie Renouvelable
Installation photovoltaïque en silicium multi-cristallin - Surface: 150 m² - Puissance crête: 24,2 kWc
Confort D'été
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique lourde, un besoin bioclimatique performant (-48,07% par rapport à l'exigence réglementaire).
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Rafraichissement et ventilation
Orientation :
16% Nord - 19% Sud - 31% Est - 34% Ouest
Protection solaire : Volet Roulant
Facteur solaire : 0.224
Surface vitrée : 33.84 % de la Shab
Protection solaire : Volet Roulant
Facteur solaire : 0.224
Surface vitrée : 33.84 % de la Shab
Solutions passives : Absence de solutions passives.
Solutions basse consommation : Puits provençal/canadien à combiner avec la présence d'un by-pass.
Solutions actives : A défaut, présence d'une solution thermodynamique associée à un soufflage d’air froid (ventiloconvecteurs…) dans le cadre d'un bâtiment exposé au bruit peu favorabe à la surventilation nocturne.
Solutions basse consommation : Puits provençal/canadien à combiner avec la présence d'un by-pass.
Solutions actives : A défaut, présence d'une solution thermodynamique associée à un soufflage d’air froid (ventiloconvecteurs…) dans le cadre d'un bâtiment exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Bilan Energétique Effinergie
en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
en kWhep/m².an
Besoin bioclimatique
en points
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
2 900 000 € HT
, soit
1 824 € HT/m² de SHON RT
