Résidence Charlotte Perriand - Ilot Raspail
Type bâtiment
Maisons groupées - Public
Ville
Sotteville lès Rouen
Code postal
76300
Zone climatique
H1a
Altitude
100 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié, Construction Logement Social
Niv. énergetique
Effinergie+ - E2
Permis
2017-07-01
Construction
2018
Livraison
04-2019
SRT
109 m² du bâtiment
Surface
488 m² du projet
Consommation
36,8 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Descriptif

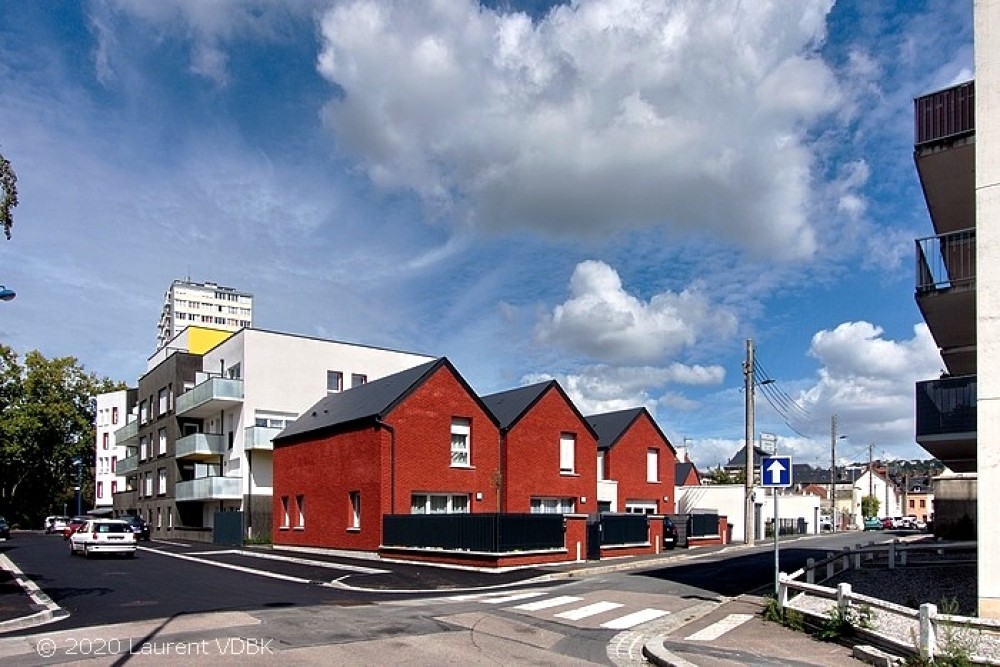

Ce projet concerne la construction de logements collectifs et de 5 maisons individuelles en lieu et place d'une parcelle occupée précédemment par des commerces fermés et des constructions vétustes. Il s'intègre dans un programme de renouvellement urbain du quartier.
L'ensemble immobilier a pour objectifs de créer un ilot ouvert, véritable lieu de vie pour se retrouver.

Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage pour les maisons individuelles effinergie+.

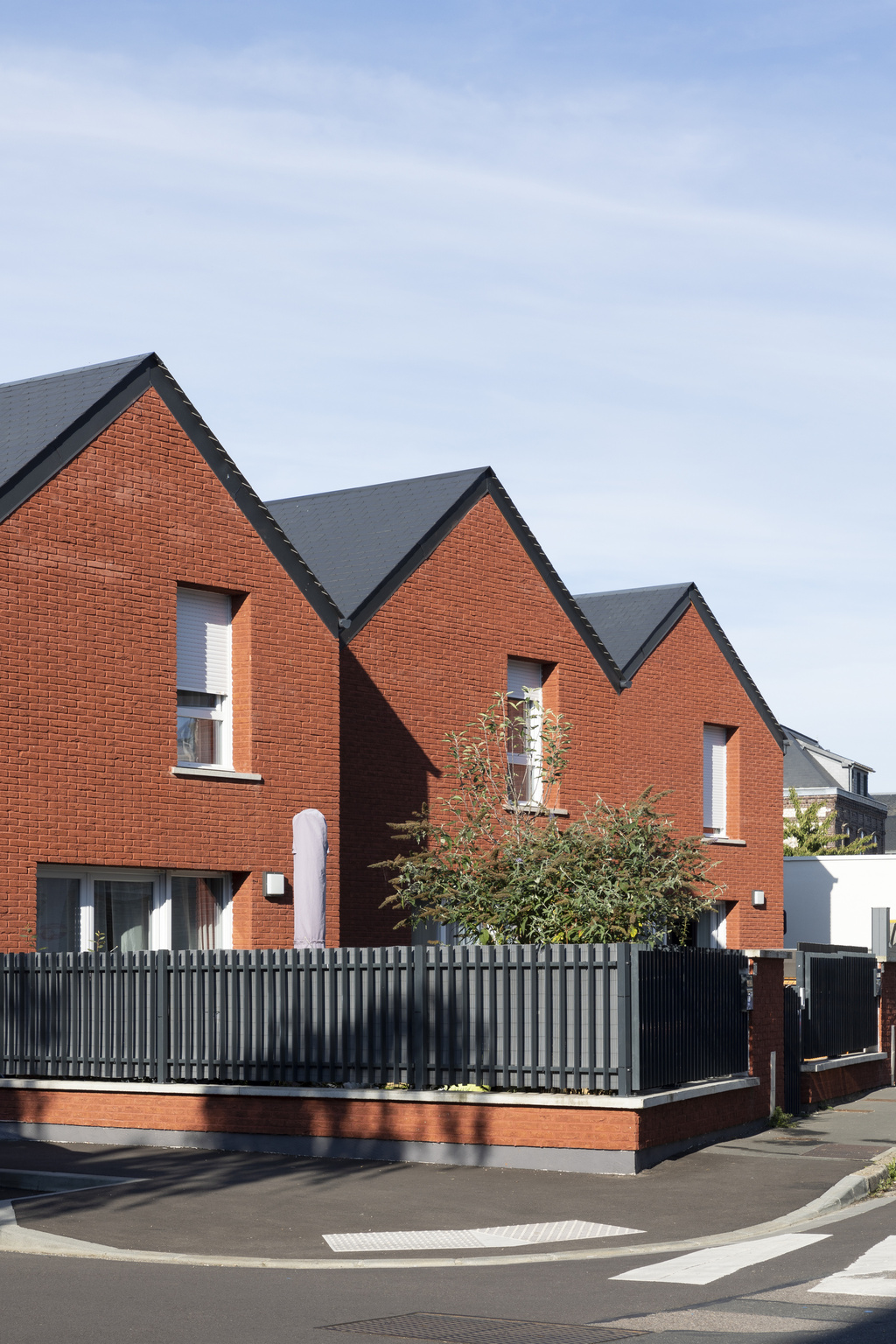

Les bâtiments sont construits en briques avec une isolation par l'intérieur en polystyrène expansé. Afin de limiter les pertes thermiques, les toitures ont été isolées avec 28 cm de laine de verre. En parallèle, les planchers bas ont bénéficié d'une isolation performante.

Les fenêtres, orientées principalement au Sud, sont équipées de doubles vitrages performants montés sur des châssis en PVC.

Côté équipement, chaque maison est équipée d'une pompe à chaleur à double service qui assure le chauffage et la production d'ECS. Enfin, une ventilation hygroréglable de type B a été installée dans chaque logement afin de garantir un renouvellement de l'air intérieur.



Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Niveau Energie
E2
Effinergie+
Qualité de la construction
Perméabilité bâti
0,6 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Par défaut
Sobriété & Efficacité
Consommation énergétique
36,80 kWh/(m².an)
Bioclimatisme (Bbio)
39,04 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
19 kWhep/m².an
Electricité spécifique
74,82 kWh/(m².an)
Acteurs
  • Maître d'ouvrage
    Habitat 76
    17 Rue de Malherbe 76040 Rouen
    www.habitat76.fr/nous-contacter
    09 70 82 80 76
  • Architecte
    Atelier des deux anges
    104 Rue Jeanne d'Arc 76000 Rouen
    julien.gaimard@atelierdesdeuxanges.fr
    02 35 62 88 44
  • Bureau d'études thermiques
    TCE
    1089 BOULEVARD CHARLES CROS 14123 IFS
    egis.bâtiments-caen@egis.FR
    02 31 47 65 43
  • Partenaire
    Région Normandie
  • Partenaire
    Direction Régionale de l'ADEME Normandie
  • Certificateur
    Promotelec
    5 Rue Chantecoq 92800 Puteaux
Système Constructif
Murs extérieurs
Murs extérieurs
R =
5.3 (m².K)/W
Murs en briques de 20 cm isolés par l'intérieur avec 12 cm de polystyrène expansé
Toiture
Toiture
R =
5.6 (m².K)/W
Toiture isolée avec 28 cm de laine de verre
Plancher
Plancher
R =
5.9 (m².K)/W
Plancher bas composé d'une dalle de béton avec une isolation sous chape de 10 cm en polyuréthane
Fenetres
Fenêtres/Porte-Fenêtres
Uw =
0,992 W/(m².K)
Menuiseries en PVC - Double vitrage 6/16/4 à faible émissivité et lame d'argon - Présence de volets
Uw =
1,008 W/(m².K)
Menuiseries en PVC - Double vitrage 6/16/4 à faible émissivité et lame d'argon - Présence de volets

Surface vitrée
22,12 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,6 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Ponts thermiques
Ratio Psi
0,13 W/(m².K)
Valeur Psi moyen
0,32 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
Pompe à chaleur thermodynamique air/eau à double service
Emetteurs
Emission par radiateurs munis de robinets thermostatiques
Ventilation
Ventilation
Système
Installation d'une ventilation mécanique hygroréglable de type B
Classe d'étanchéité
Par défaut - Non confirmée par la mesure
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-39,04% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des ménages et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Orientation : 46% Nord - 23% Sud - 5% Est - 26% Ouest

Protection solaire : Volet Roulant

Facteur solaire : 0.012

Surface vitrée : 22.12 % de la Shab
Energie
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
