Collège Thomas Pesquet
Type bâtiment
Tertiaire - Public
Ville
Castres
Code postal
81100
Zone climatique
H2c
Altitude
170 m
Travaux
Neuf - RT 2012 - E+C-
Fiabilité
Certifié
Niv. énergetique
BEPOS Effinergie 2017 - E3C1
Permis
2019-06-01
Construction
2020
Livraison
09-2021
SRT
6 433 m² du bâtiment
Surface
6 433 m² du projet
Consommation
2,8 kWh/(m².an)
Emission CO2
1 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Descriptif

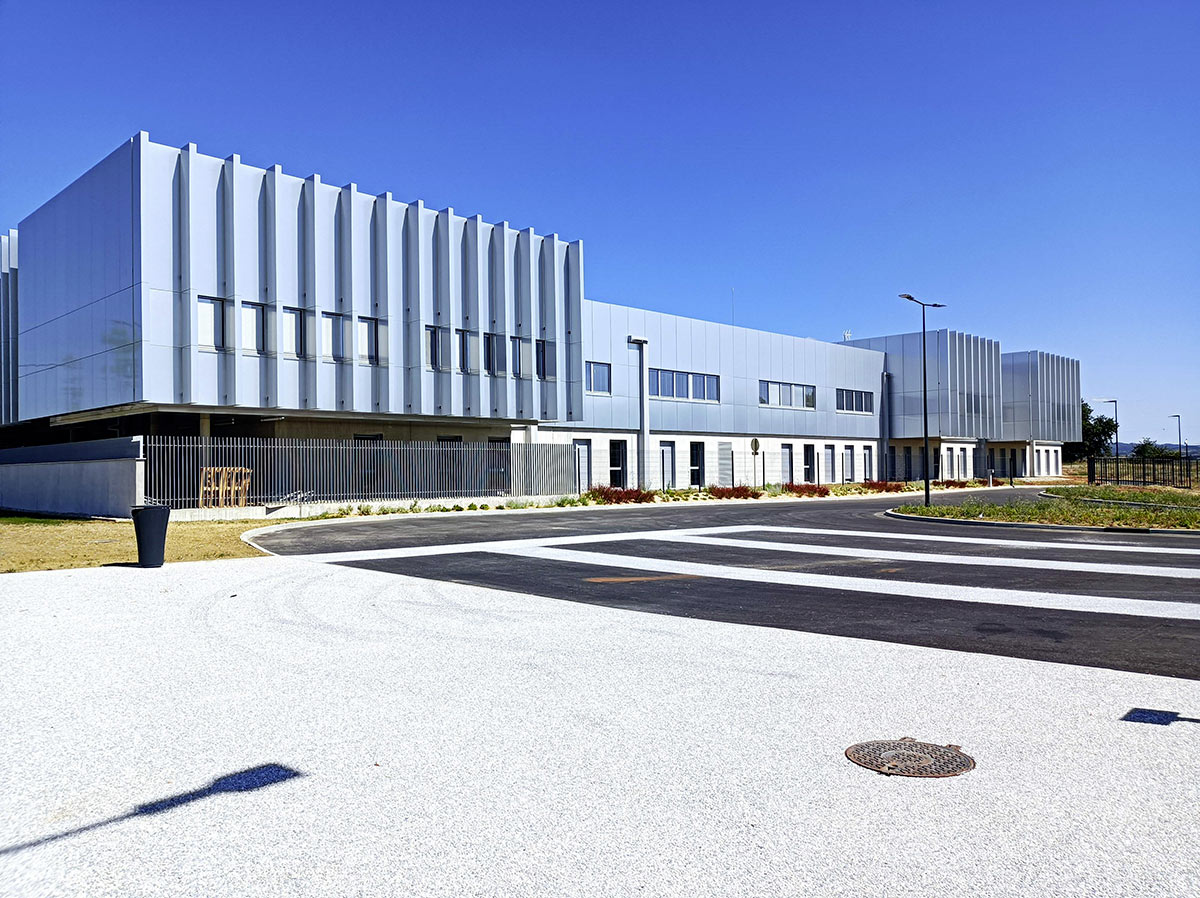

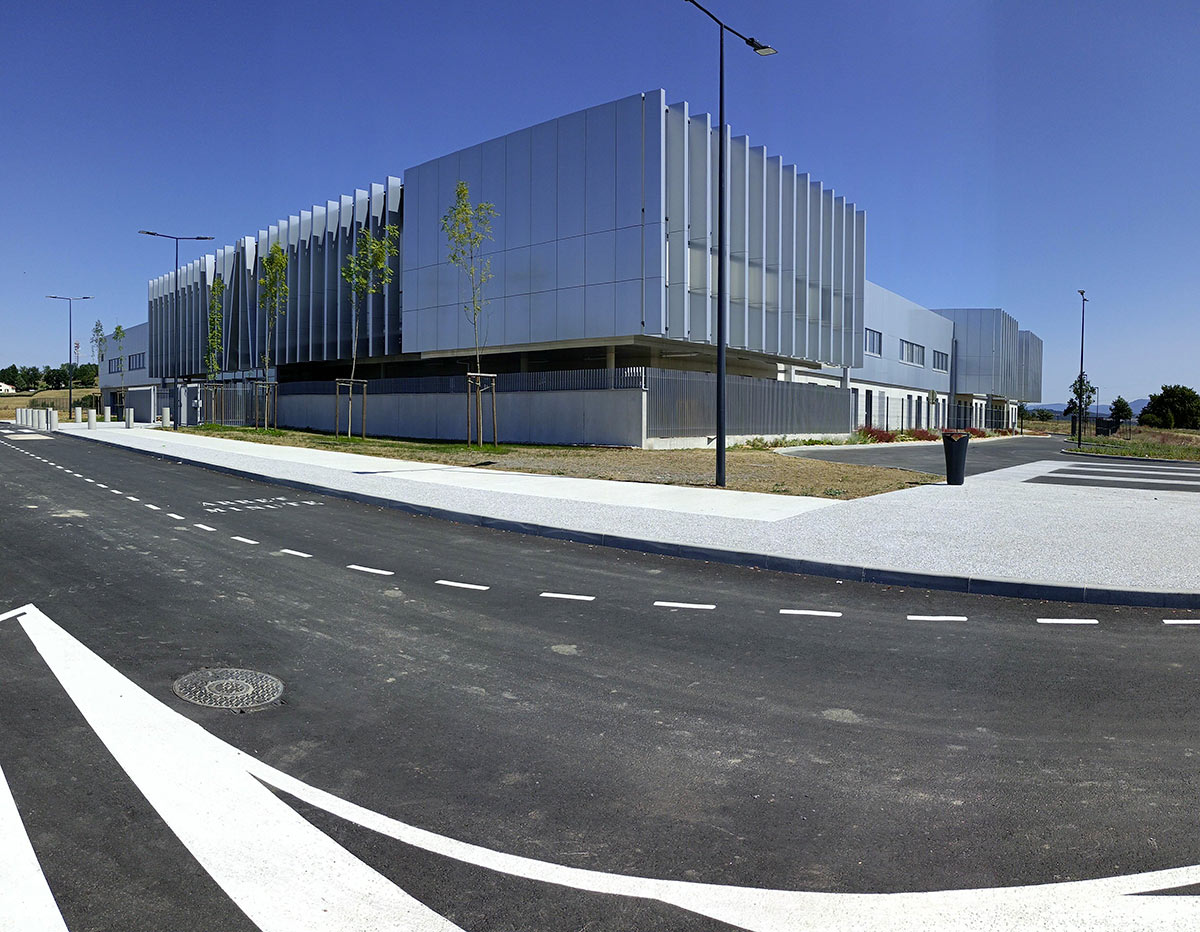

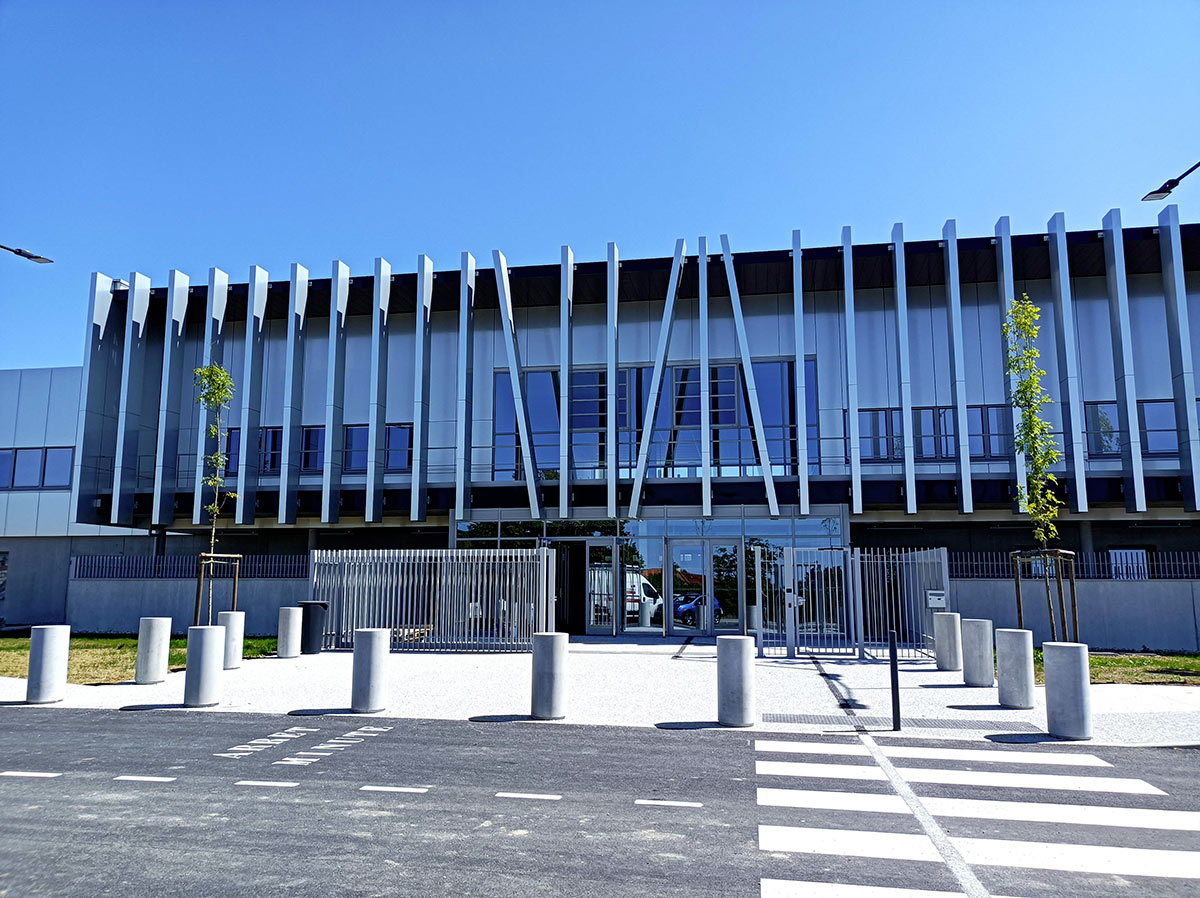

Ce projet concerne la construction du nouveau collège de Castres Bepos Effinergie 2017 en remplacement du collège des Cèdres dont la réhabilitation a été évaluée trop onéreuse pour être mise en œuvre.
D’une capacité d’accueil de 480 élèves, le collège se caractérise par sa forme en U qui accueille la cours et les espaces intérieurs. Sa structure associe du béton en rez de chaussée et une ossature bois pour l'étage. Afin de limiter les pertes thermiques, l'ensemble de l'enveloppe bénéficiera d'une isolation performante. Côté équipement, le collège est raccordé au réseau de chaleur urbain via des sous-stations qui alimentent principalement des radiateurs. Elles assurent aussi la production d'ECS. Par ailleurs, des Centrales de Traitement d’Air double flux permettent de garantir le renouvellement de l'air intérieur et des éclairages par LED avec détection et gradation de lumière limitent les consommations énergétiques. Enfin, une production photovoltaïque contribue à l'obtention du label Bepos Effinergie 2017. Cette fiche décrit les solutions techniques et économiques retenues par le maître d'ouvrage pour le collège qui a ouvert ses portes à la rentrée scolaire 2021.   |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Niveau Energie
E3
Niveau Carbone
C1
Qualité de la construction
Qualification du BET
Perméabilité bâti
0,98 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Commissionnement
Un plan de commissionnement a été mis en place
Sobriété & Efficacité
Consommation énergétique
2,80 kWh/(m².an)
Bioclimatisme (Bbio)
29,11 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
306 kWhep/m².an
Electricité spécifique
20,1 kWh/(m².an)
Sensibilisation et accompagnement
Un guide a été communiqué aux futurs usagers
Acteurs
- Maître d'ouvrageConseil Départemental du TarnPlace Jean Bugis 81110 Dourgne05 63 50 11 00
- ArchitecteAlliage Architectes129 Avenue François Verdier 81000 Albiassocies@alliage-architectes.fr05 63 47 16 17
- ArchitecteAgence d'architecture ENZO & ROSSO113 boulevard de Lamasquère 31600 Muret05 34 46 19 48
- Bureau d'études thermiquesAddenda44 rue Victor Hugo 32000 Auchamo@addenda.fr05 62 66 92 50
- Bureau d'études thermiquesSPIE Industrie et Tertiaire17 Avenue Charles Sabatié 81200 Mazameteric.yeche@spie.com06 11 26 17 14
- CertificateurCertivéa4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Principal
R =
5.6 (m².K)/W
Murs en voile béton du rez de chaussée isolés par l'intérieur avec 16 cm de laine de roche
Secondaire
R =
8.3 (m².K)/W
Murs en ossature bois de l'étage avec une isolation entre les montants de 20 cm en fibre de bois complétée par un doublage côté intérieur de 4,5 cm et par une isolation par l'extérieur de 6 cm en laine de roche - Présence d'un bardage métallique
Principal
R =
8.3 (m².K)/W
Toiture bac acier isolée avec 2 couches de 10 cm de polyuréthane et 6 cm de laine de roche
Principal
R =
9.1 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 13 cm avec 12 cm de polyuréthane sous chape
Secondaire
R =
8.3 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 13 cm avec 12 cm de polyuréthane sous chape
Principal
Uw =
1,4 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 6/14/4 à lame d'air et faible émissivité - Présence de stores à lames orientables suivant les baies
Secondaire
Uw =
1,4 W/(m².K)
Menuiseries respirantes en aluminium à rupteurs de ponts thermiques - Triple vitrage6/43/4/16/4 à lame d'air et faible émissivité - Présence de stores à lames orientables suivant les baies
Surface vitrée
12,67 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,98 m³/(h.m²) sous 4 Pa confirmée par la mesure
Ponts thermiques
Ratio Psi
0,08 W/(m².K)
Valeur Psi moyen
0,56 W/(ml.K)
Equipement
Générateur
Bâtiment raccordé au réseau de chaleur - Puissance de la sous-station: 250 kW - Isolation du réseau primaire de classe 5 et du réseau secondaire de classe 4
Emetteurs
Emission par radiateurs munis de robinets thermostatiques
Générateur
Production d'ECS par ballons électriques situés au plus près des points de puisage dans la partie enseignement
Production d'ECS par un ballon de 300 litres électriques
Production d'ECS par la sous-station du réseau de chaleur - Ballon de 1000 litres - Puissance nominale: 250 kW
Production d'ECS par un ballon de 300 litres électriques
Production d'ECS par la sous-station du réseau de chaleur - Ballon de 1000 litres - Puissance nominale: 250 kW
Système
6 Centrales de Traitement de l'Air à Débit Constant dans la partie enseignement - Efficacité de l'échangeur de 80% à 83,5%
2 ventilation double flux pour les locaux de maintenance et l'administration
2 ventilation double flux pour les locaux de maintenance et l'administration
Classe d'étanchéité
Classe A - Non confirmée par la mesure
Tests réalisés
Contrôle visuel, vérifications fonctionnelles, mesures aux bouches et mesure d’étanchéité à l’air des réseaux aérauliques (ou démarche qualité) – Protocole Effinergie
Système
Puissance moyenne installée: 5,5 W/m². Elle varie fonction des locaux:
- Bureaux, locaux de services, cuisine, salle de restaurant: 4 à 6 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 1,5 à 3 W/m² avec interrupteur marche/arrêt
- Salle de classe: 5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de réunion: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 14 W/m² avec marche et arrêt automatique par détection de présence et absence
- Centre de documentation: 5,73 W/m² avec interrupteur marche/arrêt et extinction automatique
- Vestiaires: 14 W/m² avec marche et arrêt automatique par détection de présence et absence
- Bureaux, locaux de services, cuisine, salle de restaurant: 4 à 6 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 1,5 à 3 W/m² avec interrupteur marche/arrêt
- Salle de classe: 5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de réunion: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 14 W/m² avec marche et arrêt automatique par détection de présence et absence
- Centre de documentation: 5,73 W/m² avec interrupteur marche/arrêt et extinction automatique
- Vestiaires: 14 W/m² avec marche et arrêt automatique par détection de présence et absence
Energie Renouvelable
Installation photovoltaïque en silicium mono-cristallin - Surface: 489 m² - Puissance crête: 95,5 kWc
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment a été conçu avec une Simulation Thermique Dynamique permettant d’optimiser le confort d’été.
Ce bâtiment se caractérise par une inertie thermique personalisée, un besoin bioclimatique performant (-29,11% par rapport à l'exigence réglementaire).
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Orientation :
18% Nord - 27% Sud - 25% Est - 30% Ouest
Protection mobile : stores extérieurs
Facteur solaire : 0.24
Surface vitrée : 12.67 % de la Shab
Protection mobile : stores extérieurs
Facteur solaire : 0.24
Surface vitrée : 12.67 % de la Shab
Energie
Bilan énergétique E+C-
en kWhep/(m².an)
Le niveau de performance energétique du projet est :
E3
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
EMISSION DES GAZ À EFFET DE SERRE (GES)
Emission GES totale
en kgCO2/m².SdP.an
Emission GES Construction et Equipements
en kgCO2/m².SdP.an
Le niveau de performance carbone du projet est :
C1
Logiciel, périmètre et résultat
Logiciel
Le logiciel Pleaides d'Izuba et la base INIES ont été utilisés
Périmètre
Le périmètre du label E+C- a été pris en compte
Résultat
97% des émissions de GES sont dues aux contributeurs "Produits de Constructions" - PCE
Au sein du contributeur PCE, les lots suivants impactent plus largement les émissions de GES:
- 26% : VRD
- 15%: CVC
- 12,6%; Maçonnerie, Superstructure
- 11,2% : Les réseaux d'énergie
Cependant, ces résultats sont à interpréter en prenant en compte le fort pourcentage de données prises par défaut qui s'élève à 57%
Au sein du contributeur PCE, les lots suivants impactent plus largement les émissions de GES:
- 26% : VRD
- 15%: CVC
- 12,6%; Maçonnerie, Superstructure
- 11,2% : Les réseaux d'énergie
Cependant, ces résultats sont à interpréter en prenant en compte le fort pourcentage de données prises par défaut qui s'élève à 57%
Part des données génériques
57 %
Part des émissions par contributeurs
en kgCO2/m².SdP.an
Répartition des GES par lots des composants
