Maison - Villa Troglodyte
Type bâtiment
Maison en secteur diffus - Privé
Ville
Monaco
Code postal
98000
Zone climatique
H3
Altitude
100 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Effinergie+
Permis
2015-05-01
Construction
2018
Livraison
06-2019
SRT
301 m² du bâtiment
Surface
301 m² du projet
Consommation
22,9 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Données Economiques
Descriptif

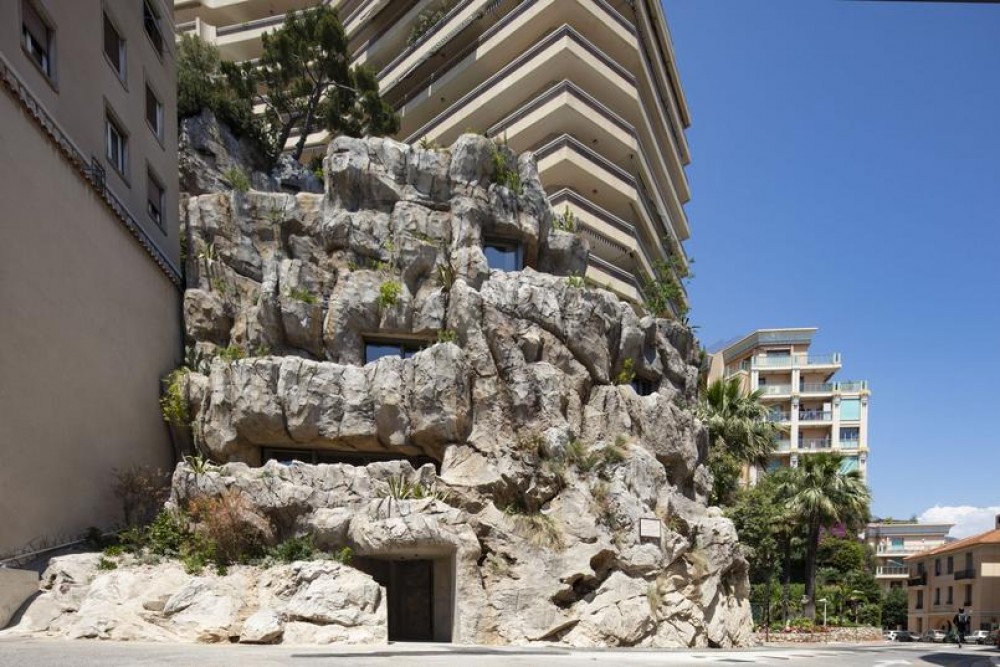

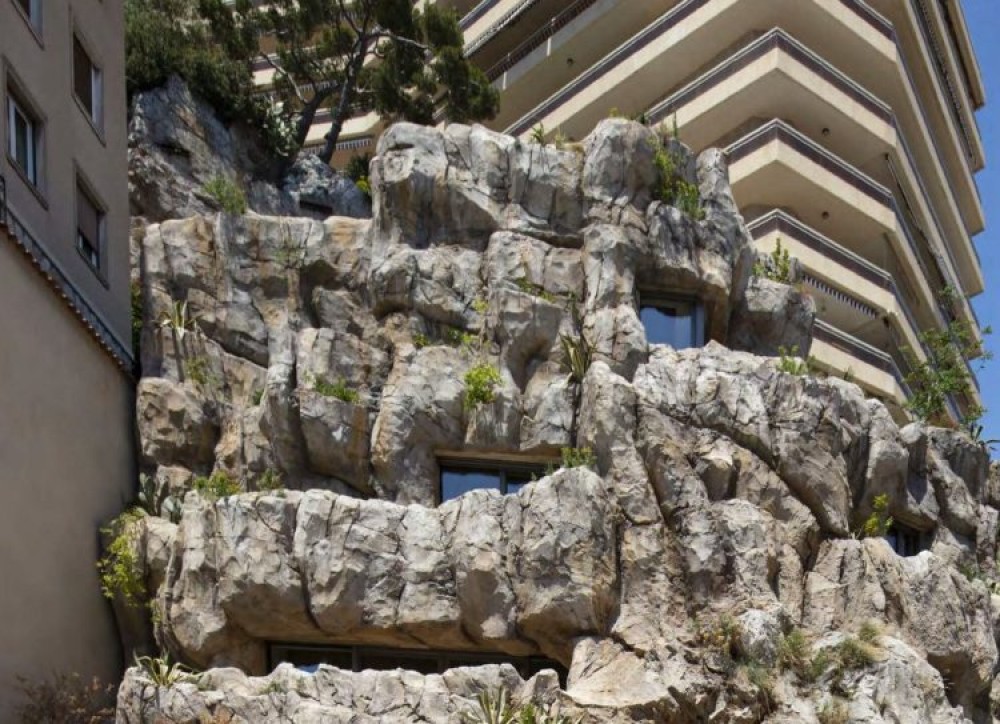

Ce projet concerne la construction d'une maison troglodyte construite dans la pierre au cœur de la ville de Monaco. Elle est habillée de rocher afin de la fondre dans le paysage rocailleux de la Principauté. Elle bénéficie de trois étages et deux niveaux enterrés.
La structure du bâtiment en pierre a été isolée par du liège. En parallèle, afin de limiter les pertes thermiques, la toiture et le plancher bas ont bénéficié d'une isolation performante.
Les menuiseries sont des triples vitrages montés sur des châssis en bois/aluminium.

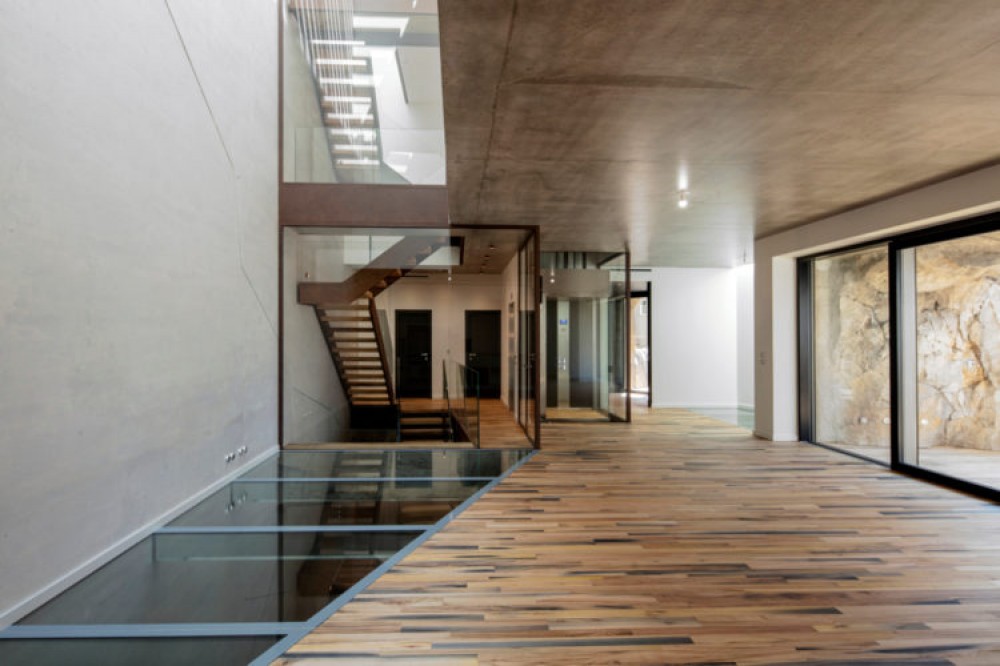

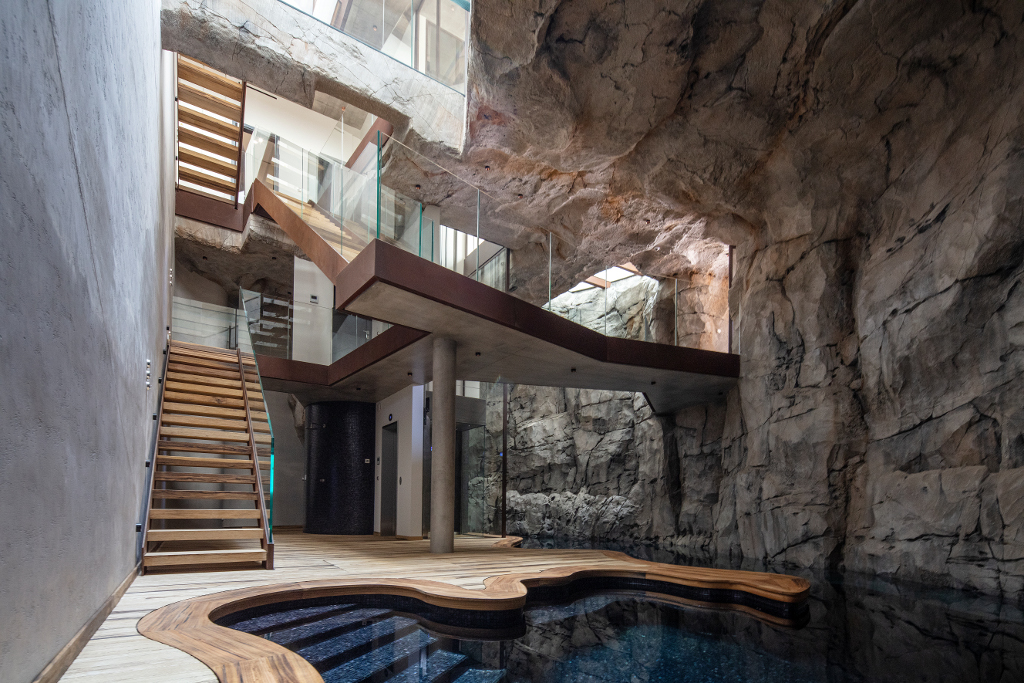

Côté équipement, la maison est chauffée par une solution géothermique associée à un plancher couplé à des dalles actives. Un puits de lumière en toiture permet d'apporter un éclairage naturel à l'intérieur de la maison dont les planchers et parois de verre verticales en assurent la diffusion. La présence de volets automatiques sur cette verrière permet de limiter les surchauffes estivales.
Par ailleurs, afin de limiter son impact sur l'environnement, le projet intègre la récupération d'eau de pluie et un système de recyclage des eaux grises permettant de couvrir jusqu’à 40% des besoins de la consommation quotidienne.
Enfin, une installation photovoltaïque, située en toiture contribue à l'obtention du label Effinergie+.


Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Effinergie+
Qualité de la construction
Qualification du BET
Perméabilité bâti
0,33 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Par défaut
Sobriété & Efficacité
Consommation énergétique
22,90 kWh/(m².an)
Cep sans production locale d'électricité
-28,02 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
28,04 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
20 kWhep/m².an
Electricité spécifique
Méthodes et outils de calcul
Valeur forfaitaire issue du label Effinergie+
Acteurs
  • Maître d'ouvrage
    SCI Esperanza
    25 chemin des Révoltés 98000 Monaco
    jb_pastor@ibello.com
    (377) 93 25 04 00
  • Architecte
    Patrick Raymond Architecte
    5 rue Louis Notari 98000 Monaco
    contact@atelier-raymond.com
    (377) 97 70 75 37
  • Architecte
    Jean Pierre Lott
    31 rue Coquillière 75001 Pais
    info@jplott.fr
    01 44 88 94 95
  • Bureau d'études thermiques
    Oassis
    391 avenue de Jouques 13782 Aubagne
    04 42 18 61 86
  • Bureau d'études thermiques
    Somibat
    20 avenue de Fontvieille 98000 Monaco
    r.barontini@somibat.mc
    (377) 92 05 54 14
  • Certificateur
    Prestaterre
    Meythet, 43 rue de l'aérodrome 74960 Annecy
Système Constructif
Murs extérieurs
Murs extérieurs
Principal
R =
4.5 (m².K)/W
Murs en voile béton bas carbone avec une isolation par l'extérieur de 15 cm en liège
Secondaire
R =
5.3 (m².K)/W
Murs en voile béton bas carbone avec une isolation par l'intérieur de 15 cm en liège
Toiture
Toiture
Principal
R =
9.1 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 20 cm isolée avec 30 cm d'isolant non spécifié
Plancher
Plancher
Principal
R =
3.4 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 16 cm isolée avec 10 cm d'isolant non spécifié
Fenetres
Fenêtres/Porte-Fenêtres
Principal
Uw =
0,64 W/(m².K)
Menuiseries en bois/aluminium à rupteurs de ponts thermiques - Triple vitrage 44/16/4/16/4 GC Argon - Présence de stores enroulables
Surface vitrée
16,66 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
0,33 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Valeur n50
1,07 vol/h
Ponts thermiques
Ratio Psi
0,26 W/(m².K)
Valeur Psi moyen
0,41 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
Pompe à chaleur réversible géothermique eau de nappe/eau
Emetteurs
Emission par plancher via un système de dalles actives
ECS
ECS
Générateur
Production d'ECS par la pompe à chaleur géothermique
Ballon de 500 litres
Ventilation
Ventilation
Système
Centrale de Traitement de l'Air à Débit Constant (CTA DAC) - Efficacité de l'échangeur de 80%
Classe d'étanchéité
Par défaut - Non confirmée par la mesure
Eclairage
Eclairage
Système
Eclairage LED par détection de présence
Refroidissement
Refroidissement
Générateur
Emission par plancher rafraichissant
Energie Renouvelable
Energie Renouvelable
Energie Renouvelable
Installation photovoltaïque en silicium mono-cristallin - Surface: 15m² - Puissance crête: 3,1 kWc
Confort D'été
Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique lourde, un besoin bioclimatique performant (-28,04% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des ménages et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 0% Sud - 7% Est - 8% Ouest

Protection solaire : Absence de Protection mobile

Facteur solaire : 0.3

Surface vitrée : 16.66 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, présence d'une solution thermodynamique .
Energie
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
Consommation globale
Besoin bioclimatique
en points
Données Economiques
Aides Financières
Précisions
Montant de l'opération: 3 Millions d'euros
