Atelier de Tissage
Type bâtiment
Tertiaire - Privé
Ville
Uzein
Code postal
64230
Zone climatique
H2c
Altitude
100 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Bepos Effinergie 2013 - E3
Permis
2016-04-01
Construction
2018
Livraison
09-2024
SRT
2 076 m² du bâtiment
Surface
2 076 m² du projet
Consommation
-59,4 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Descriptif

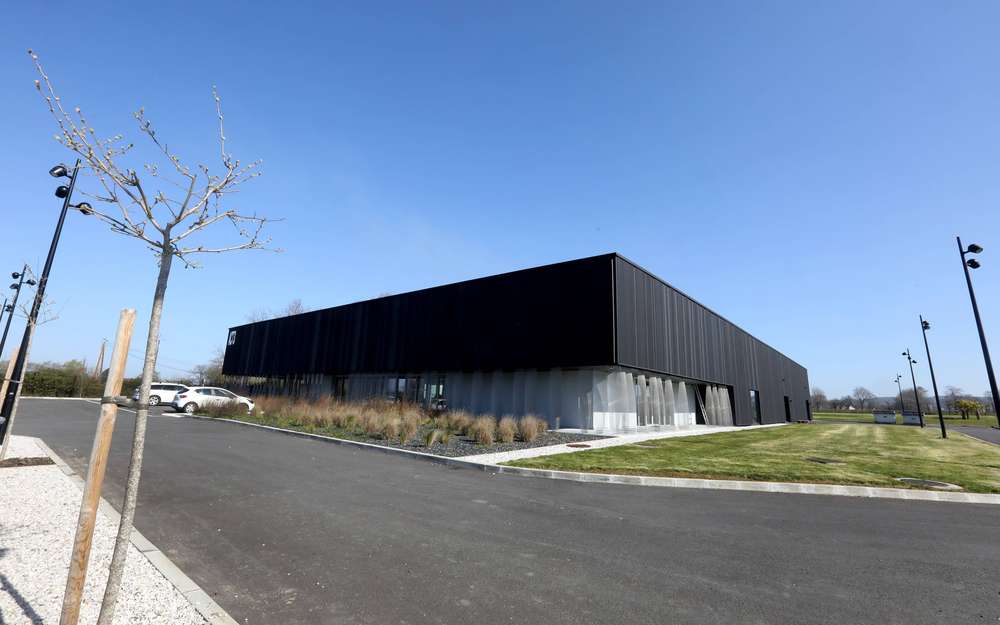

Ce projet concerne la construction des ateliers et des bureaux Bepos Effinergie 2013 de l'entreprise Act3, atelier de tissage de haute couture situé sur la commune de Uzein.
L'enveloppe du bâtiment est conçu avec un mur double peau en ossature métallique isolée avec de la laine de roche. En parallèle, la toiture en bac acier de l'atelier et la toiture en béton des bureaux bénéficient d'une isolation performante. Enfin, les dalles en béton du plancher bas donnant sont isolées sous dalle avec 7,6 cm de panneau en polystyrène expansé. Les fenêtres, orientées principalement au Sud et au Nord, sont équipées de doubles vitrages performants montés sur des châssis en aluminium à rupteurs de ponts thermique. Côté équipement, des pompes à chaleurs réversibles air extérieur/air, associées à des solutions de soufflage d'air, assurent le chauffage et le refroidissement du bâtiment. La production d'ECS est réalisée par des ballons électriques dans la kitchenette et les vestiaires. Pour le confort des usagers, le renouvellement de l'air est réalisé par une ventilation simple flux dans les sanitaires et des doubles flux dans les bureaux. L'atelier est équipé dune unité autonome de toiture (roof top), technologie spécifique pour couvrir les besoins d'un unique local de grand volume. Enfin, une installation photovoltaïque contribue à l'obtention du label Bepos Effinergie 2013. Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage. |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Niveau Energie
E3
Qualité de la construction
Qualification du BET
Perméabilité bâti
2,05 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Sobriété & Efficacité
Consommation énergétique
-59,40 kWh/(m².an)
Cep sans production locale d'électricité
49,86 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
20,17 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
79 kWhep/m².an
Electricité spécifique
85,14 kWh/(m².an)
Acteurs
- Maître d'ouvrageACT31 rue de l'Artisanat 64110 Jurançon05 59 06 08 12
- ArchitecteDenys KONIKOFF Architecte dplg36 Avenue Copernic 64000 Pau05 59 02 37 15
- Bureau d'études thermiquesOTCE AquitaineAvenue du Corps Franc Pommiès 64320 Bizanosotce.pau@otce.f05 59 32 39 71
- CertificateurCertivéa4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Principal
R =
5.3 (m².K)/W
Mur double peau des ateliers en ossature métallique isolée avec deux couches de 13 cm et 7 cm de laine de roche
Secondaire
R =
6.3 (m².K)/W
Mur double peau des ateliers en ossature métallique isolée avec deux couches de 11 cm et 7 cm de laine de roche, complété par un doublage intérieur en laine de verre de 7,5 cm
Principal
R =
6.3 (m².K)/W
Toiture métallique isolée avec deux couches de 8 cm et 15 cm de laine de roche
Secondaire
R =
9.3 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 16 cm isolée avec deux couches de 10 cm chacune en polyuréthane
Principal
R =
5.6 (m².K)/W
Plancher bas sur terre plein des ateliers composé d'une dalle de béton de 20 cm isolée sous dalle avec 7,6 cm de panneau en polystyrène expansé
Secondaire
R =
5.5 (m².K)/W
Plancher bas sur terre plein des bureaux composé d'une dalle de béton de 13 cm isolée sous dalle avec 7,6 cm de panneau en polystyrène expansé
Principal
Uw =
1,6 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 à lame d'argon et faible émissivité
Secondaire
Uw =
1,4 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 à lame d'argon et faible émissivité
Surface vitrée
13,87 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
2,05 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
3,1 vol/h
Ponts thermiques
Ratio Psi
0,07 W/(m².K)
Equipement
Générateur
PAC réversible air extérieur / air recyclé
- Puissance absorbée: 13,6 kW - COP: 3,67
- Puissance absorbée: 75 kW - COP: 3,09
- Puissance absorbée: 4,08 kW - COP: 4,41
Emetteurs
Emission par cassette rayonnante basse ou moyenne température et par ventilo-convecteurs dans les bureaux
Emission par ventilo-convecteurs dans l'atelier
Emission par ventilo-convecteurs dans l'atelier
Générateur
Production d'ECS électrique dans les vestiaires - Ballon de 300 litres
Production d'ECS par ballons électriques dans la kitchenette - 2 ballons de 15 litres
Système
Ventilation double flux avec une efficacité de l'échangeur de 85% dans les bureaux et technologie double flux rooftop dans l'atelier
Ventilation simple flux dans les sanitaires
Ventilation simple flux dans les sanitaires
Classe d'étanchéité
Classe A -
Système
Puissance moyenne installée: W/m². Elle varie fonction des locaux:
- Bureaux: 6,5 à 8,46 W/m² avec interrupteur marche/arrêt et gradation automatique
- Circulation: 4,42 W/m² avec marche et arrêt automatique par détection de présence et absence
- Vestiaires: 8,4 à 9,1 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 14 W/m² avec marche et arrêt automatique par détection de présence et absence
- Restauration: 5,6 W/m² avec interrupteur marche/arrêt et gradation automatique
- Atelier tissage : 4 W/m² avec interrupteur marche/arrêt
- Bureaux: 6,5 à 8,46 W/m² avec interrupteur marche/arrêt et gradation automatique
- Circulation: 4,42 W/m² avec marche et arrêt automatique par détection de présence et absence
- Vestiaires: 8,4 à 9,1 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 14 W/m² avec marche et arrêt automatique par détection de présence et absence
- Restauration: 5,6 W/m² avec interrupteur marche/arrêt et gradation automatique
- Atelier tissage : 4 W/m² avec interrupteur marche/arrêt
Générateur
PAC réversible air extérieur / air recyclé
- Puissance absorbée: 13,01 kW - EER: 3,46
- Puissance absorbée: 78,6 kW - EER: 2,8
- Puissance absorbée: 2,2 kW - EER: 3,61
Emetteurs
Soufflage d'air froid (ventilo-convecteurs...) dans les bureaux et ateliers
Energie Renouvelable
Installation photovoltaïque en silicium multi-cristallin - Surface: 482 m² - Puissance crête: 97 kWc
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-20,17% par rapport à l'exigence réglementaire) et la présence d’une isolation par l’extérieur.
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Rafraichissement et ventilation
Orientation :
48% Nord - 52% Sud
Protection solaire : Absence de Protection mobile
Surface vitrée : 13.87 % de la Shab
Protection solaire : Absence de Protection mobile
Surface vitrée : 13.87 % de la Shab
Solutions passives : Absence de solutions passives.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : A défaut, présence d'une solution thermodynamique associée à un soufflage d’air froid (ventiloconvecteurs…) dans le cadre d'un bâtiment exposé au bruit peu favorabe à la surventilation nocturne.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : A défaut, présence d'une solution thermodynamique associée à un soufflage d’air froid (ventiloconvecteurs…) dans le cadre d'un bâtiment exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Bilan Energétique Effinergie
en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
Consommation globale
Besoin bioclimatique
en points
Carbone
Logiciel, périmètre et résultat
Logiciel
Calculs réalisés avec ThermACV avec la Base Inies
Résultat
Les émissions de GES sont principalement dues aux produits de constructions et équipements mis en œuvre dans le bâtiment. Elles représentent 63% des émissions totales de GES. Les sous lots VRD et photovoltaïques sont les principaux contributeurs.
En parallèle, les émissions liées au lot "Energie" représente 27% des émissions de GES.
En parallèle, les émissions liées au lot "Energie" représente 27% des émissions de GES.
Part des émissions par contributeurs
Part des émissions par phases
Répartition des GES par lots des composants
