Accueil de Loisirs Sans Hébergement
Type bâtiment
Tertiaire - Public
Ville
Castanet-Tolosan
Code postal
31320
Zone climatique
H2c
Altitude
154 m
Travaux
Neuf - RT 2012 - E+C-
Fiabilité
Certifié
Niv. énergetique
BEPOS+ Effinergie 2017 - E4C2
Livraison
08-2021
SRT
2 109 m² du bâtiment
Surface
2 109 m² du projet
Consommation
-15,1 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Descriptif

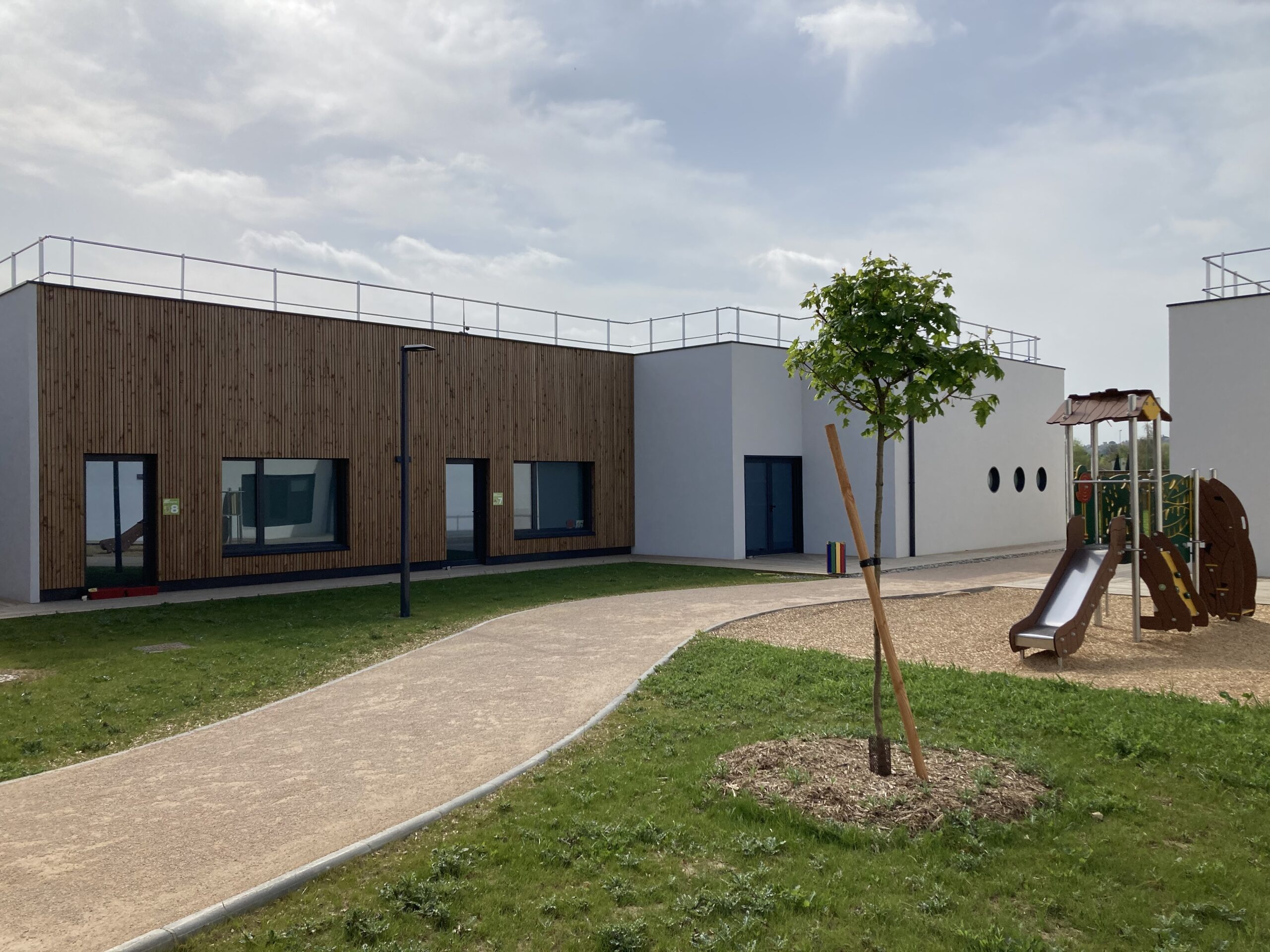

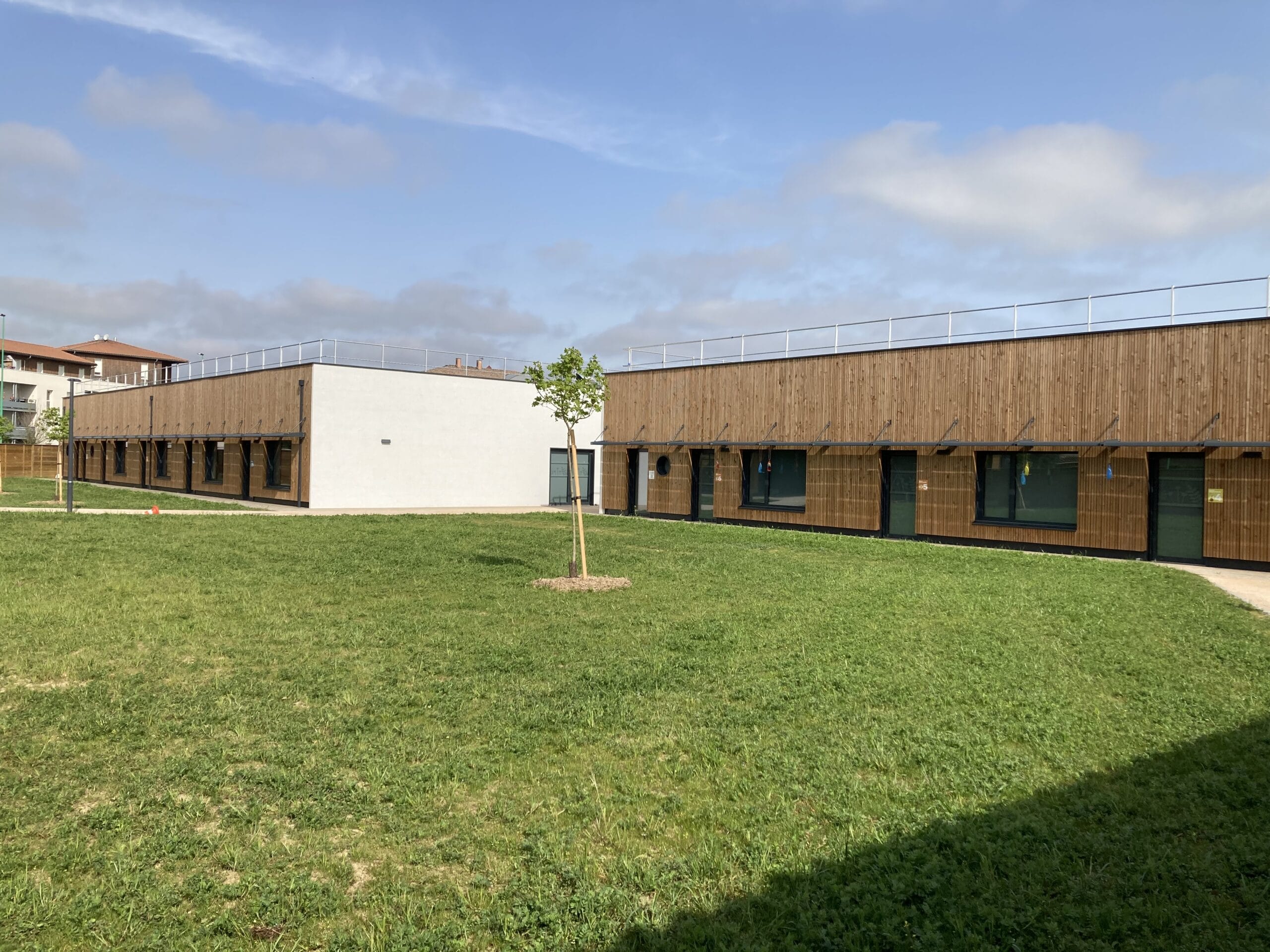

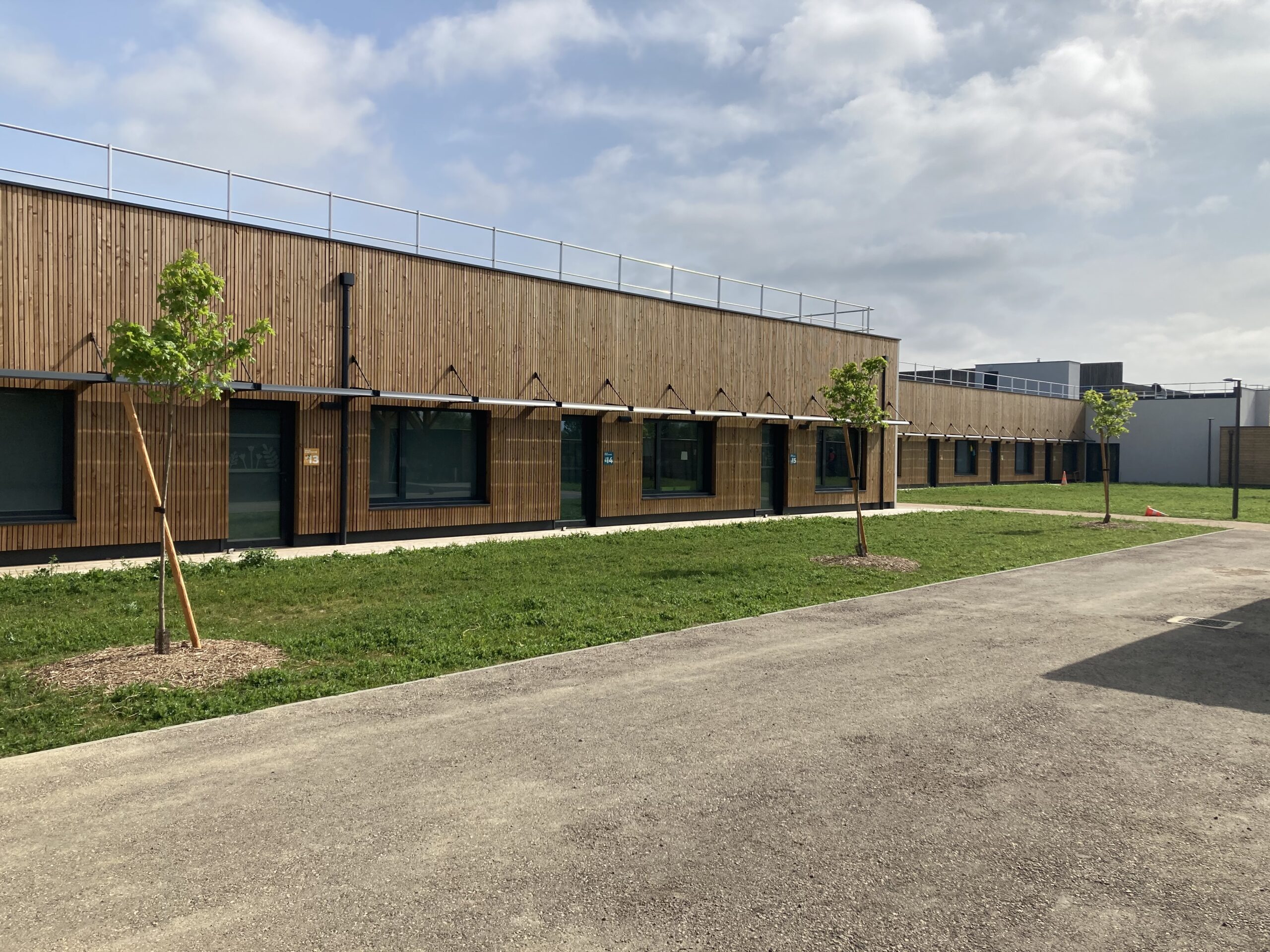

Ce projet concerne la construction d'un centre de loisirs sur la commune de Castanet Tolosan. Il vise le label Bepos+ Effinergie 2017.
A ce titre, le bâtiment sera construit en ossature bois et sera isolé avec des écomatériaux tels qu'un mélange chanvre/coton/lin ou de la ouate de cellulose. En parallèle, les menuiseries seront en aluminium à rupteurs de ponts thermiques. Elles seront équipées de stores extérieurs ou de volets roulants suivant les orientations. Côté équipement, deux pompes à chaleur réversibles sur sondes géothermiques assureront le chauffage via des panneaux rayonnants de plafond. Par ailleurs, en mode passif, ces pompes à chaleur permettront de rafraichir le bâtiment par géocooling. Le renouvellement de l'air est réalisé par des centrales de traitement de l'air à débit constat. Enfin, une installation photovoltaïque contribue à l'obtention du label Bepos+ Effinergie 2017. Cette fiche décrit les solutions techniques et économiques retenues par le maître d'ouvrage. |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Niveau Energie
E4
Niveau Carbone
C2
Qualité de la construction
Qualification du BET
Perméabilité bâti
1,21 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Sobriété & Efficacité
Consommation énergétique
-15,10 kWh/(m².an)
Cep sans production locale d'électricité
72,05 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
33,33 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
184 kWhep/m².an
Electricité spécifique
10,6 kWh/(m².an)
Acteurs
- Maître d'ouvrageCommunauté d'agglomération du Sicoval65 rue du Chêne Vert 31670 Labège05 62 24 02 02
- Bureau d'études thermiquesScoping15, rue Emile Baudot 91300 Massyscoping@scoping.fr01 69 19 43 10
- Assistance à Maîtrise d'Ouvrage100 Transitions20 Chemin de Lafilaire 31000 Toulousecontact@100transitions.net
- Maître d'oeuvreCommunauté d'Agglomération du Sicoval65 Rue du Chêne Ver 31670 Labège05 62 24 02 02
- CertificateurCertivéa4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
R =
6.3 (m².K)/W
Murs en ossature bois isolés par 16 cm de fibres de chanvre, coton et lin entre les montants et par 10 cm de fibre de bois côté extérieur
R =
5.9 (m².K)/W
Toiture terrasse avec un plancher bois isolée avec 36 cm de fibres de chanvre, coton et lin
R =
10 (m².K)/W
Isolation en faux plafonds de la salle polyvalente avec 36 cm de ouate de cellulose
R =
5.3 (m².K)/W
Plancher bas sur vide sanitaire composé d'une ossature bois isolée avec 26 cm de fibres de chanvre, coton et lin
Uw =
1,2 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 6/16/6 à lame d'argon et warmedge - Présence de store extérieur à lames orientables
alu
Uw =
0,79 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Triple vitrage 4/14/4/4 à lame d'argon et warmedge - Présence de volet roulant et de store intérieur
Surface vitrée
13,22 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
1,21 m³/(h.m²) sous 4 Pa confirmée par la mesure
Ponts thermiques
Ratio Psi
0,06 W/(m².K)
Equipement
Générateur
3 pompes à chaleur réversibles eau glycolée / eau associée à des sondes géothermiques - COP: 4,47 - Puissance nominale et unitaire: 42,8
Emetteurs
Emission par panneaux rayonnants de plafonds
Générateur
Production d'ECS par ballons électriques situés au plus près des points de puisage
La production d’ECS de la restauration est liée à la génération de chauffage via les pompes à chaleur géothermiques.
Système
4 Centrales de Traitement de l'Air à Débit Constant - Efficacité de l'échangeur variant de 89% à 90%
Classe d'étanchéité
Classe B - Non confirmée par la mesure
Tests réalisés
Contrôle visuel, vérifications fonctionnelles, mesures aux bouches et mesure d’étanchéité à l’air des réseaux aérauliques (ou démarche qualité) – Protocole Effinergie
Système
Puissance moyenne installée: W/m². Elle varie fonction des locaux:
- Bureaux, salle de classe et de réunion : 7 W/m² avec interrupteur marche/arrêt et extinction automatique
- Salle de repos: 5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 7,3 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 3,5 W/m² avec interrupteur marche/arrêt et extinction automatique
- Bureaux, salle de classe et de réunion : 7 W/m² avec interrupteur marche/arrêt et extinction automatique
- Salle de repos: 5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 7,3 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 3,5 W/m² avec interrupteur marche/arrêt et extinction automatique
Générateur
Rafraichissement réalisé par geocooling (freecooling) par l’intermédiaire des pompes à chaleur par système passif
Energie Renouvelable
Installation photovoltaïque en silicium mono-cristallin - Surface: 155 m² - Puissance crête: 34,9 kWc
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique légère, un besoin bioclimatique performant (-33,33% par rapport à l'exigence réglementaire).
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Rafraichissement et ventilation
Orientation :
39% Nord - 30% Sud - 14% Est - 16% Ouest
Protection solaire : Stores extérieurs
Surface vitrée : 13.22 % de la Shab
Protection solaire : Stores extérieurs
Surface vitrée : 13.22 % de la Shab
Solutions passives : Absence de solutions passives.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : A défaut, présence d'une solution thermodynamique associée à un panneau rayonnant.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : A défaut, présence d'une solution thermodynamique associée à un panneau rayonnant.
Energie
Bilan énergétique E+C-
en kWhep/(m².an)
Le niveau de performance energétique du projet est :
E4
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
EMISSION DES GAZ À EFFET DE SERRE (GES)
Emission GES totale
en kgCO2/m².SdP.an
Emission GES Construction et Equipements
en kgCO2/m².SdP.an
Le niveau de performance carbone du projet est :
C2
Logiciel, périmètre et résultat
Logiciel
Le logiciel ClimaWin et la base INIES ont été utilisés
Périmètre
Le périmètre du label E+C- a été pris en compte
Résultat
88% des émissions de GES sont dues aux contributeurs "Produits de Constructions et Equipements - PCE" pour 52%. Au sein du contributeur PCE, les lots suivants impactent plus largement les émissions de GES:
- 21% : Chauffage, ventilation, ECS
- 15%: Réseau d'énergie
- 9 % : Fondations et infrastructures
Cependant, ces résultats sont à pondérer par le pourcentage de données prises par défaut qui s'élève à 45%
- 21% : Chauffage, ventilation, ECS
- 15%: Réseau d'énergie
- 9 % : Fondations et infrastructures
Cependant, ces résultats sont à pondérer par le pourcentage de données prises par défaut qui s'élève à 45%
Part des données génériques
45 %
Part des émissions par contributeurs
en kgCO2/m².SdP.an
Répartition des GES par lots des composants
