Bureaux Aéroport de Marseille
Type bâtiment
Tertiaire - Public
Ville
Marignane
Code postal
13700
Zone climatique
H3
Altitude
100 m
Travaux
Neuf - RT 2012 - E+C-
Fiabilité
Certifié
Niv. énergetique
BBC-Effinergie 2017 - E2C1
Construction
2020
Livraison
12-2021
SRT
6 738 m² du bâtiment
Surface
6 738 m² du projet
Consommation
80 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

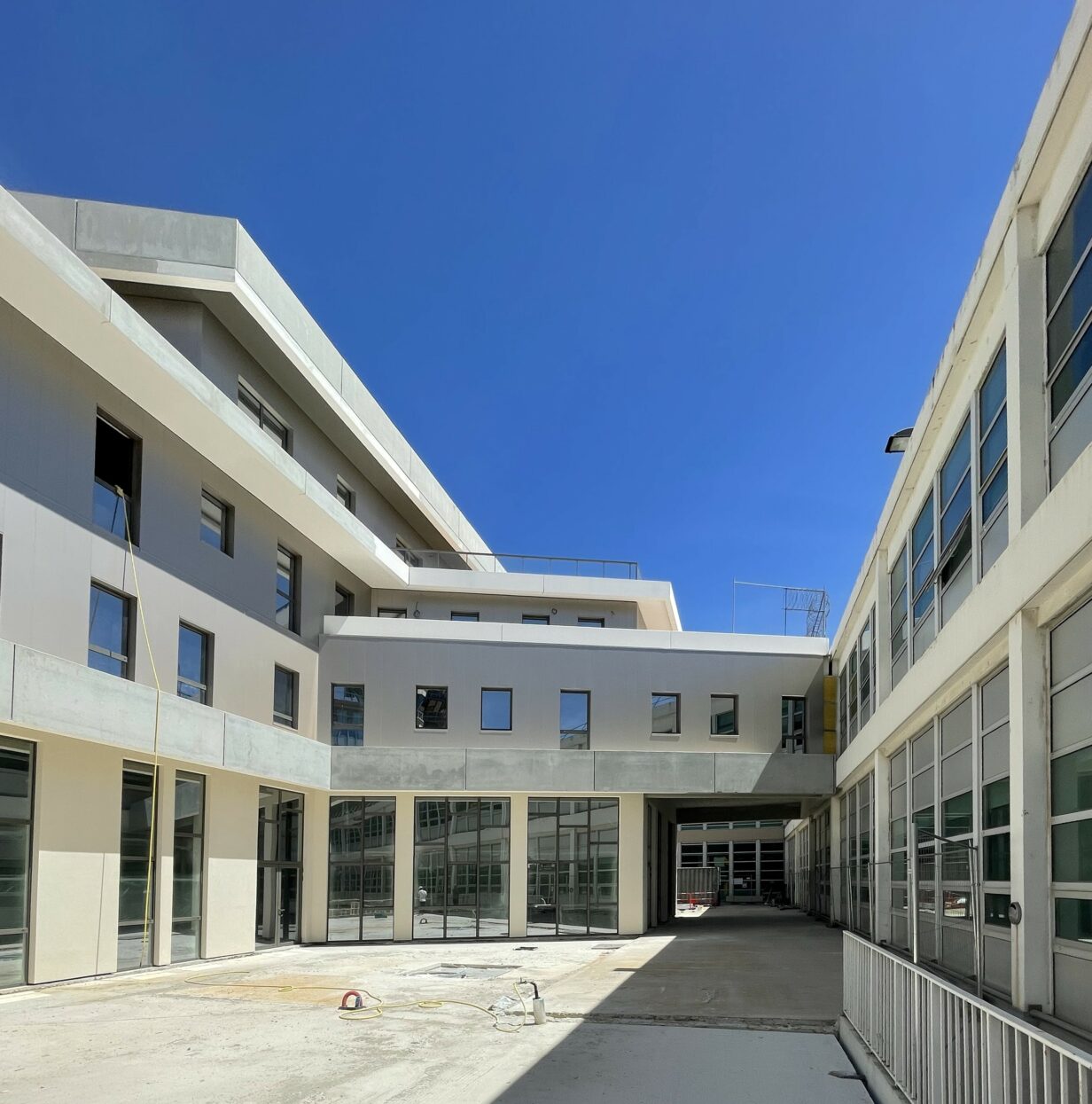

Ce projet concerne la construction du nouveau siège administratif de l'aéroport Marseille-Provence sur son site historique de Marignane, aux abords de l'étang de Berre. Il regroupe les 350 collaborateurs au cœur d'un nouveau bâtiment conçu par MAP Architecture et Spie Batignolles. Il se compose de bureaux, de salles de réunions, de salles de travail open space, d'espaces de convivialité, de locaux techniques et d'une salle de sport.

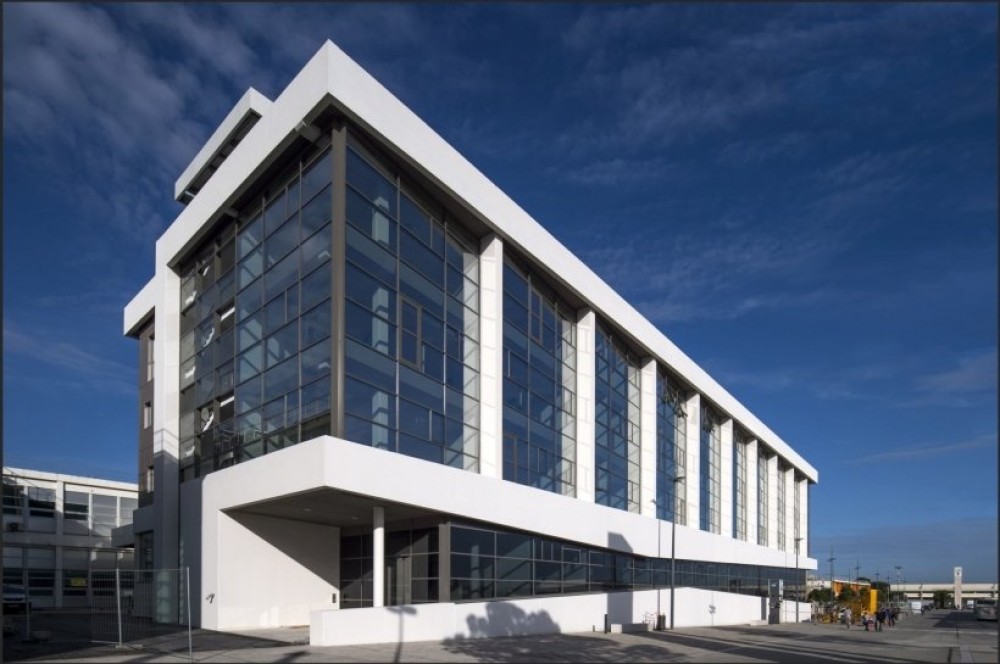

Il se caractérise par ses façades vitrées, ses bandes blanches horizontales et verticales qui quadrillent la façade.

La structure du bâtiment est en voile béton avec une isolation par l'extérieur en laine minérale. Les murs enterrés bénéficient d'une isolation par l'intérieur, ainsi que les poteaux en béton. Afin de limiter les pertes thermiques, les dalles des toitures sont isolées avec 16 cm de polyuréthane. Enfin, les planchers bas sont isolés en sous face avec 12 cm d'isolant.

Les menuiseries sont des doubles vitrages à faible émissivité avec remplissage argon montés sur des châssis en aluminium à rupteurs de ponts thermiques.
Côté équipement, le bâtiment est raccordé au réseau de chaleur l'aéroport qui assure via des sous-stations le chauffage et le refroidissement des locaux. En parallèle, le renouvellement d'air dans les bureaux, les salles de réunion et les circulations est réalisé par une centrale de traitement de l'air double flux. Enfin, la production d’eau chaude sanitaire des sanitaires est assurée par des chauffe-eau électriques de petites capacités

Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage.

Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Niveau Energie
E2
Niveau Carbone
C1
BBC-Effinergie 2017
Qualité de la construction
Perméabilité bâti
0,96 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Sobriété & Efficacité
Consommation énergétique
80,00 kWh/(m².an)
Bioclimatisme (Bbio)
49,62 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
375 kWhep/m².an
Electricité spécifique
178,02 kWh/(m².an)
Acteurs
  • Maître d'ouvrage
    Aéroport Marseille Provence
    13727 Marignane
    04 42 14 20 99
  • Maître d'ouvrage
    SPIE Batignolles
    29 Boulevard Gay Lussac 13311 Marseille
    stephan.cagnon@spiebatignolles.fr
    04 96 21 82 10
  • Architecte
    Map Architecture
    4 Place Sadi Carnot 13002 Marseille
    accueil@map-architecture.fr
    04 95 09 42 00
  • Bureau d'études thermiques
    Betem
    900 Rue André Ampère, 13290 Aix-en-Provence
    l.delbecq@betem.fr
    04 42 26 06 97
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
R =
4.2 (m².K)/W
Voile béton isolé par l’extérieur par 14 cm de laine minérale
Toiture
Toiture
R =
7.7 (m².K)/W
Toiture terrasse composée d'une dalle béton isolée sous étanchéité par 16 cm de polyuréthane
Plancher
Plancher
R =
4.3 (m².K)/W
Plancher bas sur terre plein composé d'une dalle en béton isolée en sous face par 12 cm de polystyrène expansé
R =
7.1 (m².K)/W
Plancher bas sur terre plein composé d'une dalle en béton isolée en sous face par 12 cm de polystyrène expansé
Fenetres
Fenêtres/Porte-Fenêtres
Uw =
1,5 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage faible émissivité avec remplissage argon4/16/4 - Présence de stores intérieurs

Surface vitrée
25,16 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,96 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
2,75 vol/h
Ponts thermiques
Ratio Psi
0,1 W/(m².K)
Valeur Psi moyen
0,13 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
Bâtiment raccordé au réseau de chaleur - Puissance de la sous-station: 200 kW - Isolation du réseau primaire de classe 4 et du réseau secondaire de classe 3 - Contenu CO2: 0,185 kg/kWh
Emetteurs
Emission par ventiloconvecteur
ECS
ECS
Générateur
Production d'ECS par ballons électriques situés au plus près des points de puisage
Ventilation
Ventilation
Système
Centrale d’air double flux à récupération d’énergie ayant une efficacité d’au moins 80%
Classe d'étanchéité
Classe B - Confirmée par la mesure
Tests réalisés
Contrôle visuel, vérifications fonctionnelles, mesures aux bouches et mesure d’étanchéité à l’air des réseaux aérauliques (ou démarche qualité) – Protocole Effinergie
Eclairage
Eclairage
Système
Puissance moyenne installée:5,3 W/m². Elle varie fonction des locaux:
- Bureaux: 7 W/m² avec interrupteur marche/arrêt et gradation en zone façade
- Circulation: 4 W/m² avec interrupteur marche/arrêt
- Salle de réunion: 8 W/m² avec interrupteur marche/arrêt
- Sanitaires: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
Refroidissement
Refroidissement
Générateur
Bâtiment raccordé au réseau de froid - Puissance de la sous-station: 200 kW - Isolation du réseau primaire de classe 4 et du réseau secondaire de classe 3 -
Emetteurs
Emission par soufflage d'air froid
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment a été conçu avec une Simulation Thermique Dynamique permettant d’optimiser le confort d’été.

Ce bâtiment se caractérise par une inertie thermique personalisée, un besoin bioclimatique performant (-49,62% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 34% Nord - 58% Sud - 0% Est - 7% Ouest

Protection solaire : Stores intérieurs

Facteur solaire : 0.13

Surface vitrée : 25.16 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, bâtiment raccordé au réseau de froid via une sous-stationet exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Bilan énergétique E+C-
en kWhep/(m².an)
Le niveau de performance energétique du projet est :
E2

Consommation énergétique
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
EMISSION DES GAZ À EFFET DE SERRE (GES)

Emission GES totale
en kgCO2/m².SdP.an

Emission GES Construction et Equipements
en kgCO2/m².SdP.an


Le niveau de performance carbone du projet est :
C1

Logiciel, périmètre et résultat


Résultat
98% des émissions de GES sont dues aux contributeurs "Produits de Constructions et Equipements - PCE" (78%) et "Energie" (20%)
Au sein du contributeur PCE, les lots suivants impactent plus largement les émissions de GES:
- 20%: Maçonnerie, Superstructure
- 17% : CVC
- 14%: Revêtements sol mur et plafonds
- 12% : Les réseaux d'énergie
Cependant, ces résultats sont à interpréter en prenant en compte le fort pourcentage de données prises par défaut qui s'élève à 59%
Part des données génériques
59 %
Part des émissions par contributeurs
en kgCO2/m².SdP.an
Part des émissions par phases
en kgCO2/m².SdP.an
Répartition des GES par lots des composants
Données Economiques
Aides Financières
Précisions
Le montant de l"opération est estimée à 13 M€, soit 2 122 €/m² SdP
