Collège Simone Veil (ex Gustave Tery)
Type bâtiment
Tertiaire - Public
Ville
Lamballe
Code postal
22400
Zone climatique
H2a
Altitude
100 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Effinergie+ - E2
Permis
2016-09-01
Construction
2020
Livraison
06-2018
SRT
9 273 m² du bâtiment
Surface
9 273 m² du projet
Consommation
44,2 kWh/(m².an)
Coût des travaux
11 435 059 € HT
Emission CO2
5 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Données Economiques
Descriptif
Ce projet concerne la construction du collège Simone Veil d'une capacité de 800 élèves et de 120 places en SEGPA. Il se compose d'un externat, d'une restauration, d'un CDI, d'un plateau sportif et de vestiaires. Le rez-de-chaussée accueille également l’administration, la vie scolaire, le pôle santé, l’espace SEGPA, les locaux techniques et les sanitaires. Les premier et second étages abritent quant à eux l’ensemble des classes d’enseignement. Il remplace le collège Gustave Tery, installé dans le centre-ville de Lamballe et construit à la fin des années 50.

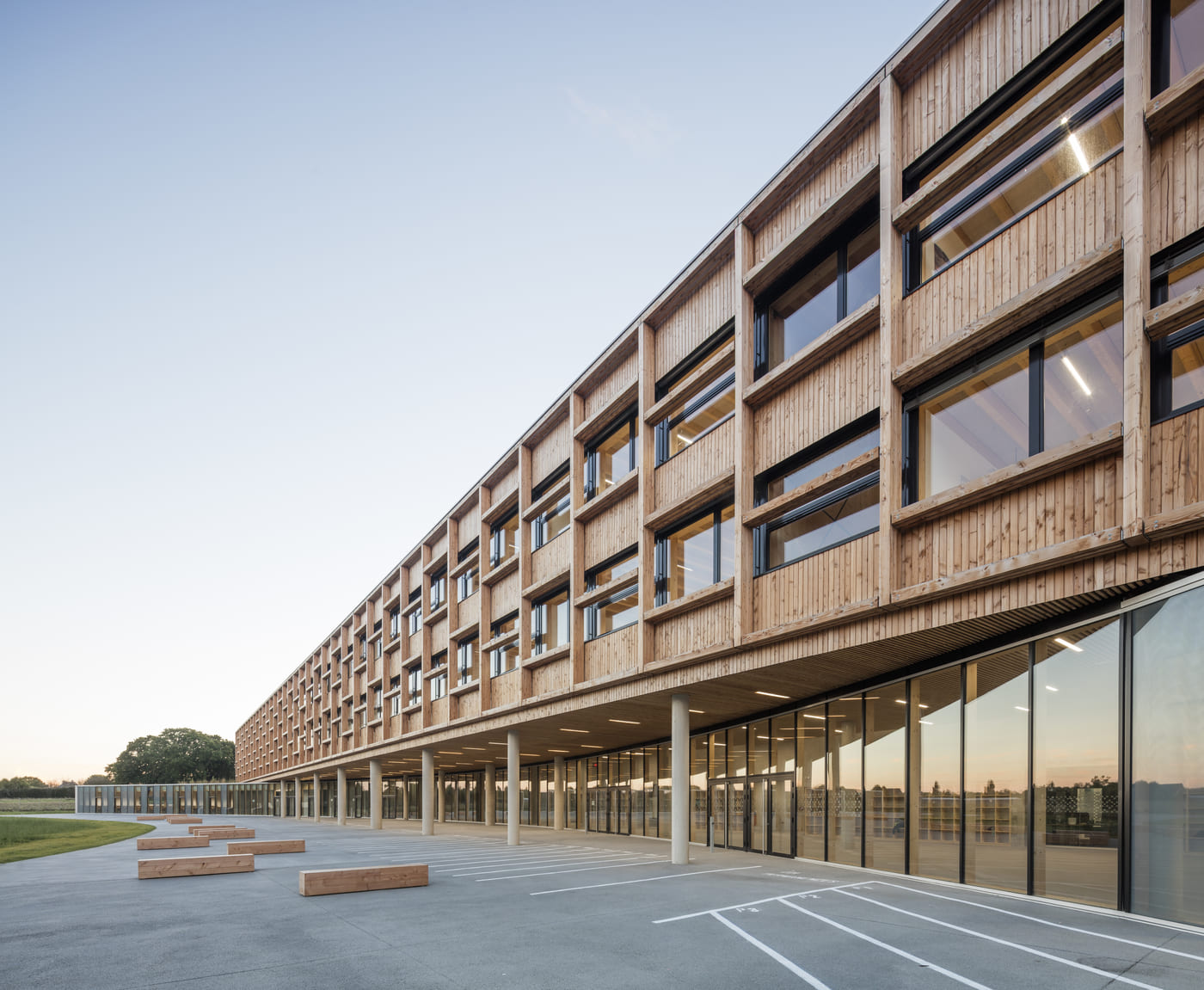

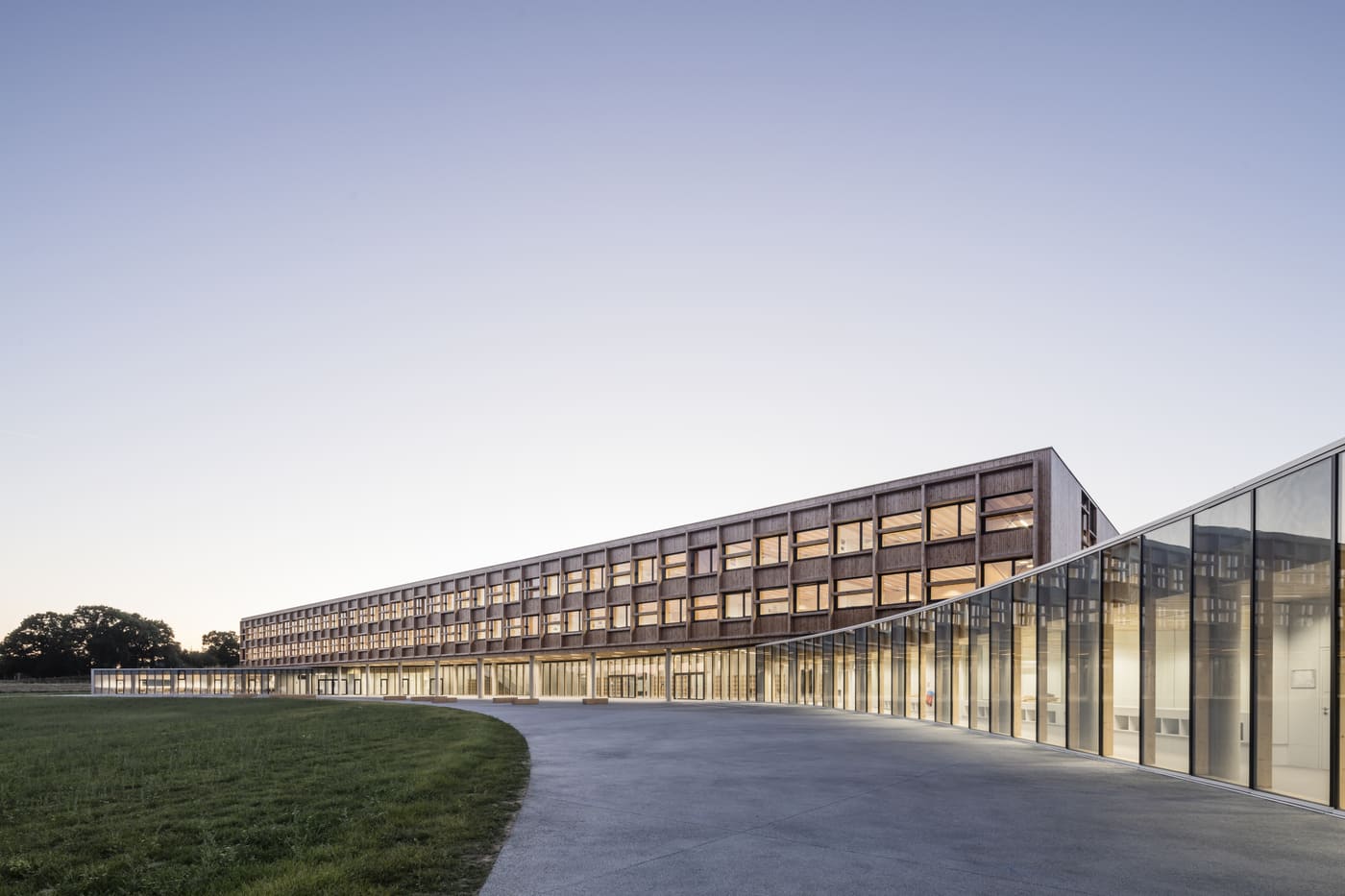

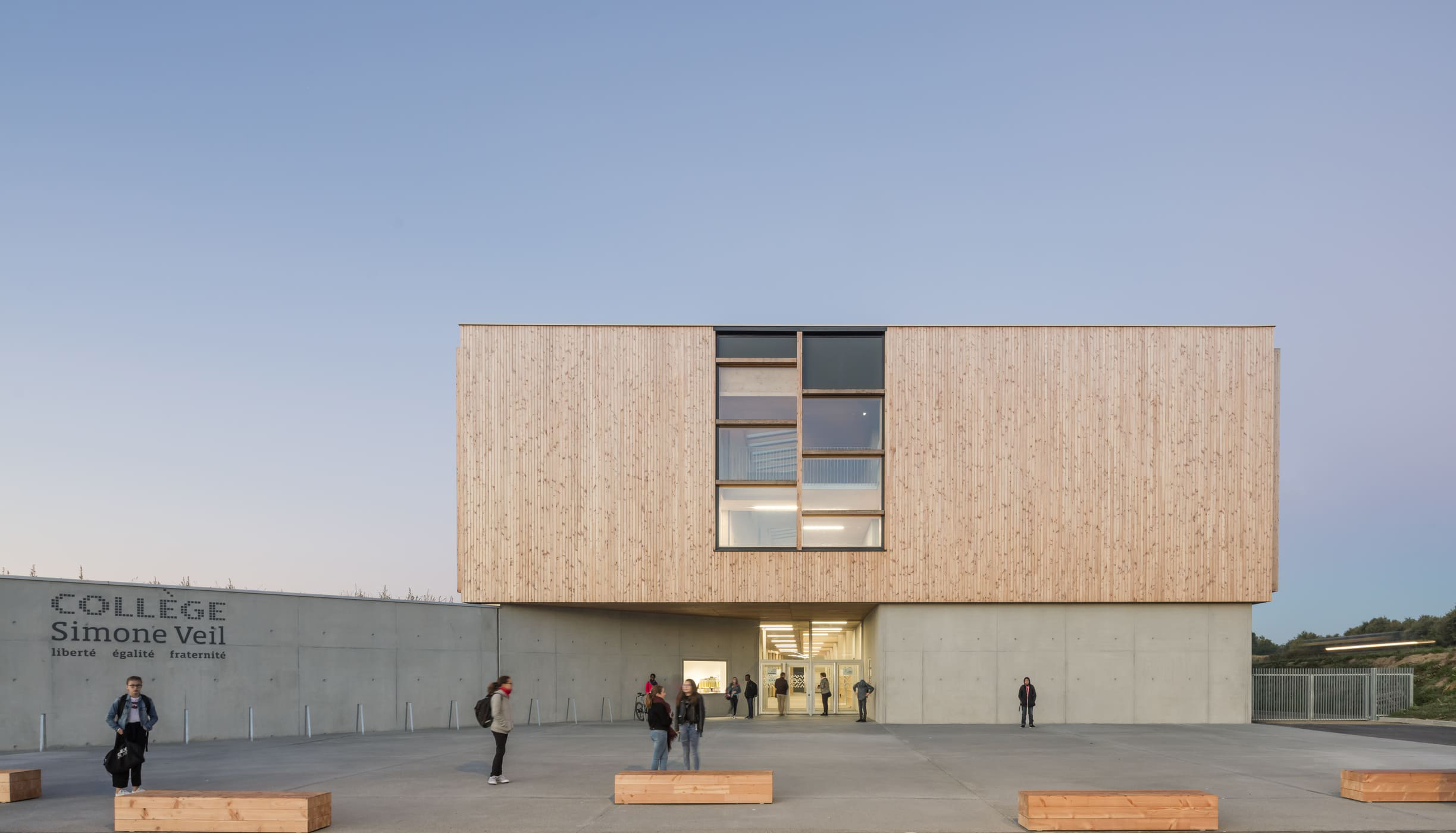

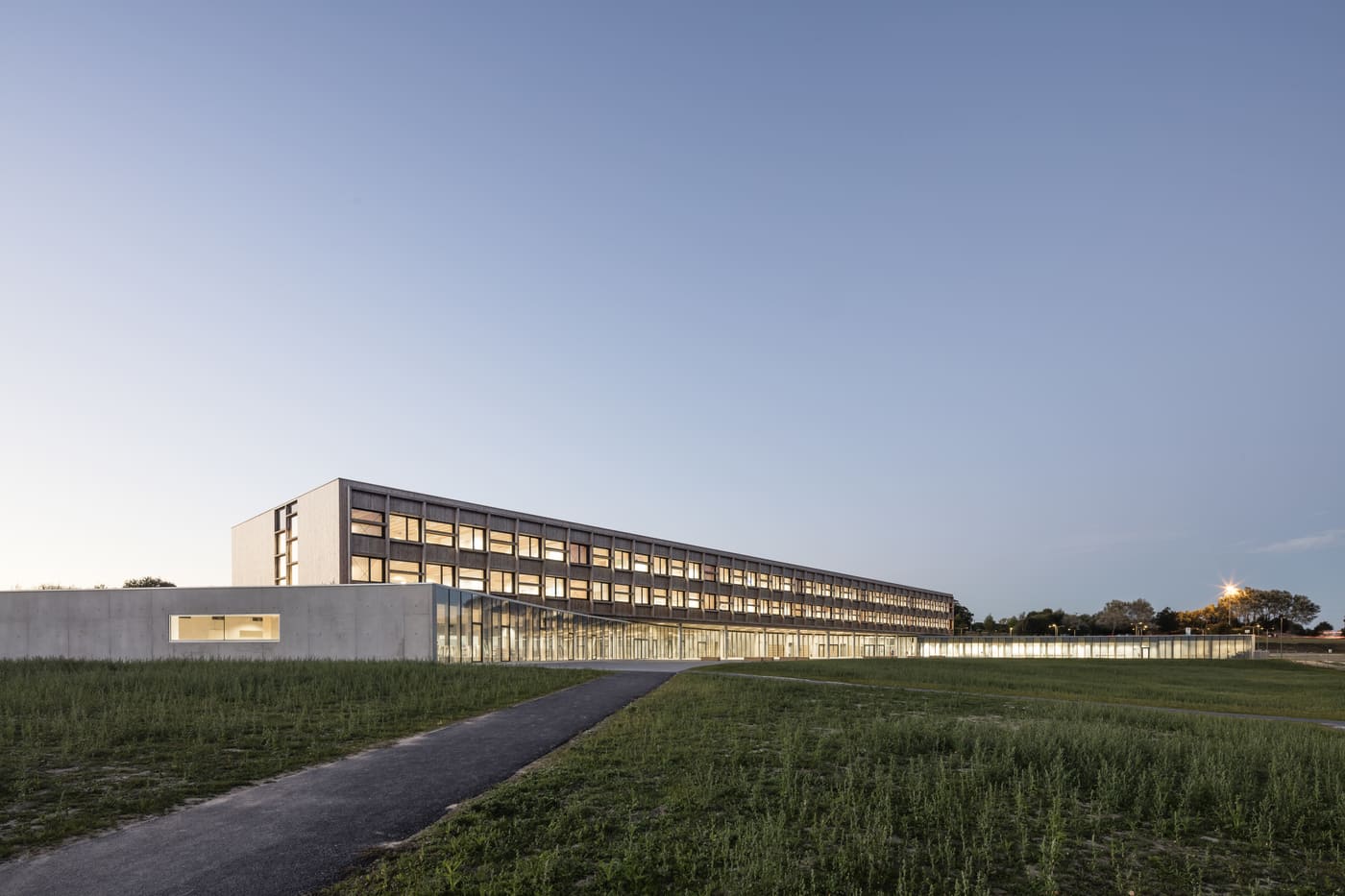

Il se caractérise par son architecture moderne avec sa large courbe et sa conception bioclimatique. Situé en haut de la parcelle, le bâtiment principal protège la cour des vents dominants. Construit en ossature bois avec un bardage bois, issu de la forêt départementale d’Avaugour Bois Meur, le corps du bâtiment est posé sur un socle en béton qui "laisse la place à une grande façade rideau vêtue de verre et tournée vers la cour" (Source: Architecte)
Une attention particulière a été portée au confort d'usage avec de larges baies vitrées et la présence d'un atrium captant la lumière et chaleur en hiver redistribuée par la ventilation double flux et une ventilation naturelle l'été pour éviter les surchauffes. Par ailleurs, la structure en béton confère une forte inertie thermique au bâtiment. Enfin, des brise-soleils en bois verticaux et horizontaux, présents sur les façades sud-est et nord-ouest, permettent de limiter les apports de lumière dans les deux étages des salles de classe.
Côté équipement, deux chaudières gaz à condensation associée à des planchers chauffants et des radiateurs assurent la production de chaleur et d'ECS. Le renouvellement de l'air est réalisé principalement par des centrales de traitement de l'air à débit constant. Enfin, l'éclairage a été optimisé afin de limiter l'impact énergétique.




DPE
DPE
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Niveau Energie
E2
Effinergie+
Qualité de la construction
Qualification du BET
Perméabilité bâti
0,92 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Sobriété & Efficacité
Consommation énergétique
44,20 kWh/(m².an)
Bioclimatisme (Bbio)
41,09 % de gain par rapport à la RT2012
Approches complémentaires
Electricité spécifique
17,2 kWh/(m².an)
Acteurs
  • Maître d'ouvrage
    Conseil départemental des Côtes d'Armor
    9 place du Général de Gaulle 22023 Saint Brieuc
    02 96 62 62 22
  • Architecte
    Colas Durand Architectes
    10 rue des Portes Plouais 22400 Lamballe
    agence@colas-durand.fr
    02 96 31 65 99
  • Architecte
    Dietrich Untertrifaller Architectes SARL
    5 Rue Pierre Chausson 75010 Paris
    paris@dietrich.untertrifaller.com
    01 42 00 64 17
  • Bureau d'études thermiques
    Thalem Ingénierie
    Centre d'affaires CICEA - rue du courtil 35170 Bruz
    thalem@wanadoo.fr
    02 99 05 30 10
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
Principal
R =
6.3 (m².K)/W
Murs en béton de 25 cm isolés par l'intérieur avec 18,5 cm de laine de verre en deux couches de 14 cm et 4,5 cm
Secondaire
R =
7.8 (m².K)/W
Murs en ossature bois en lamellé croisé isolés avec 24 cm de laine de verre - Présence d'un bardage bois
Toiture
Toiture
Principal
R =
8.3 (m².K)/W
Toiture terrasse en ossature bois isolée avec 27 cm de polystyrène expansé
Secondaire
R =
5.8 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 25 cm isolée avec 12 cm de polyuréthane sous 13 cm de végétation
Plancher
Plancher
Principal
R =
6.7 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 25 cm isolée avec un flocage de 16 cm en sous face
Secondaire
R =
5.1 (m².K)/W
Plancher bas sur vide sanitaire composé d'une dalle de béton de 25 cm isolée avec 18,5 cm de polystyrène expansé
Fenetres
Fenêtres/Porte-Fenêtres
Principal
Uw =
1,3 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 à lame d'argon et faible émissivité - Présence de brise-soleil
Secondaire
Uw =
1,2 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 à lame d'argon et faible émissivité
Surface vitrée
23,48 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
0,92 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
1,1 vol/h
Ponts thermiques
Ratio Psi
0,13 W/(m².K)
Valeur Psi moyen
0,165 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
Deux chaudières gaz à condensation - Puissance unitaire et nominale: 268 kW
Emetteurs
Emission par plancher chauffant, radiateurs munis de robinet thermostatique et air soufflé
ECS
ECS
Générateur
Production d'ECS pour les repas et les vestiaires par la chaudière gaz à condensation et présence de ballons électriques dans la partie enseignement
Ballon de 500 litres
Ventilation
Ventilation
Système
Centrales de Traitement de l'air à débit constant - Ventilation double flux avec une efficacité de l'échangeur de variant de 80% à 86%
Ventilation mécanique simple flux dans la cuisine
Classe d'étanchéité
Classe B - Non confirmée par la mesure
Eclairage
Eclairage
Système
Puissance moyenne installée: 5,7 W/m². Elle varie fonction des locaux:
- Salles de conférence : 4 W/m² avec interrupteur marche/arrêt et extinction automatique
- Salles de classe: 6 W/m² avec interrupteur marche/arrêt
- Circulation: 6 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de réunion: 8 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires: 6 W/m² avec marche et arrêt automatique par détection de présence et absence
- Cuisine et locaux de services:: 7 W/m² - avec marche et arrêt automatique par détection de présence et absence
- 7
- Restauration: 8,4 W/m² avec interrupteur marche/arrêt et extinction automatique
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-41,09% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Orientation : 53% Nord - 38% Sud - 9% Est - 0% Ouest

Protection solaire : Absence de Protection mobile

Facteur solaire : 0.48

Surface vitrée : 23.48 % de la Shab
Energie
Décomposition de la consommation
Besoin bioclimatique
en points
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
11 435 059 € HT
, soit
1 233 € HT/m² de SHON RT
Aides Financières
Précisions
Le montant de l'opération (travaux, VRD, cuisine, aménagement extérieur) est de 12 941 728 € HT, soit 1 396 € HT/m²
Le montant des travaux est estimé à 12 448 811 € HT, soit 1 343 € HT.
