New Corner
Type bâtiment
Tertiaire - Privé
Ville
Saint Denis
Code postal
93210
Zone climatique
H1a
Altitude
100 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Effinergie+ - E2
Permis
2017-06-01
Construction
2020
Livraison
09-2020
SRT
13 909 m² du bâtiment
Surface
13 909 m² du projet
Consommation
75,3 kWh/(m².an)
Coût des travaux
29 000 000 € HT
Emission CO2
5 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Données Economiques
Descriptif
Le projet concerne la réhabilitation et l’extension en surélévation de l’immeuble de bureaux New Corner, livré en 2003 et acquis en 2017 par GDG Investissements et Zaka.

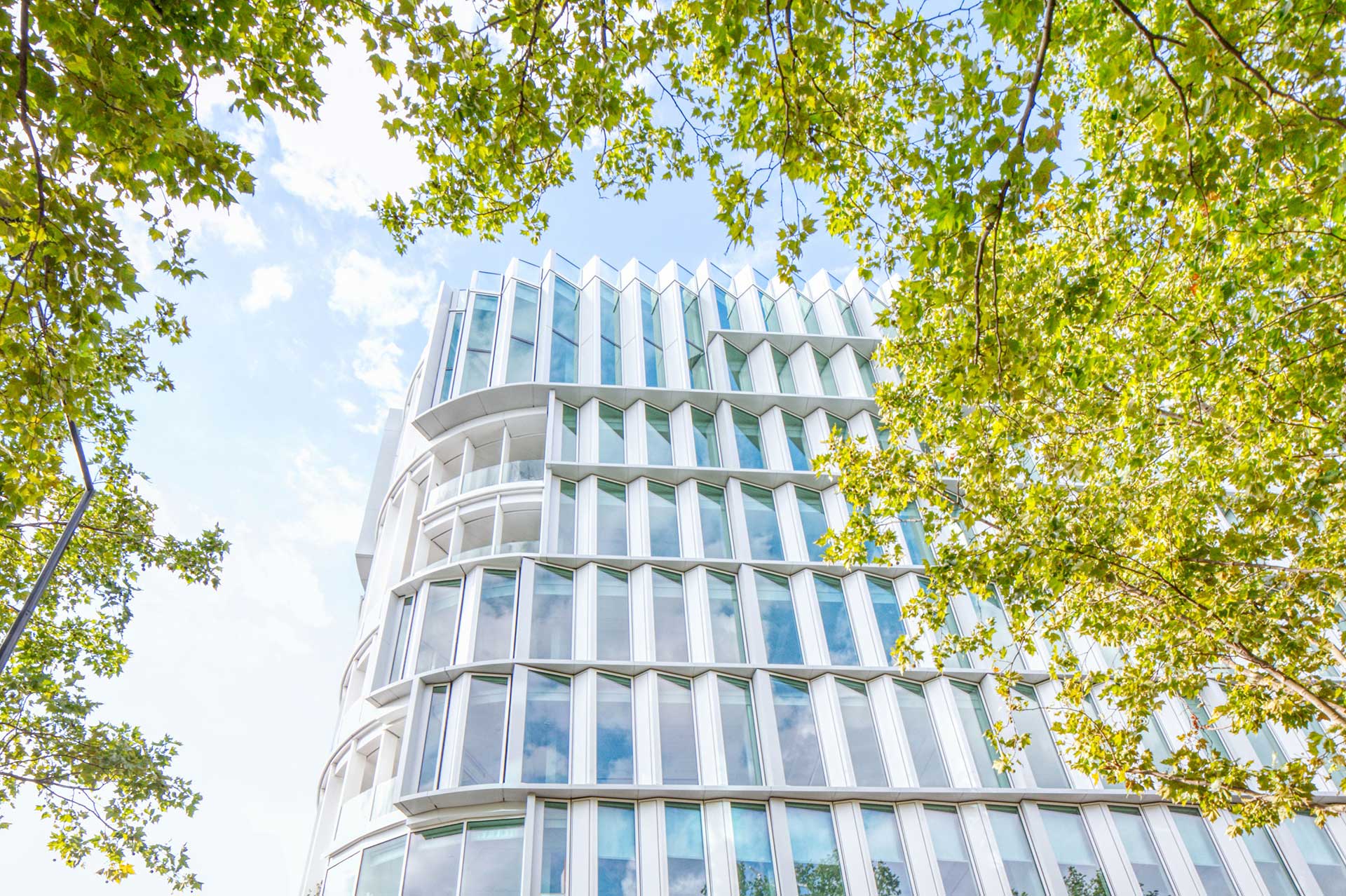

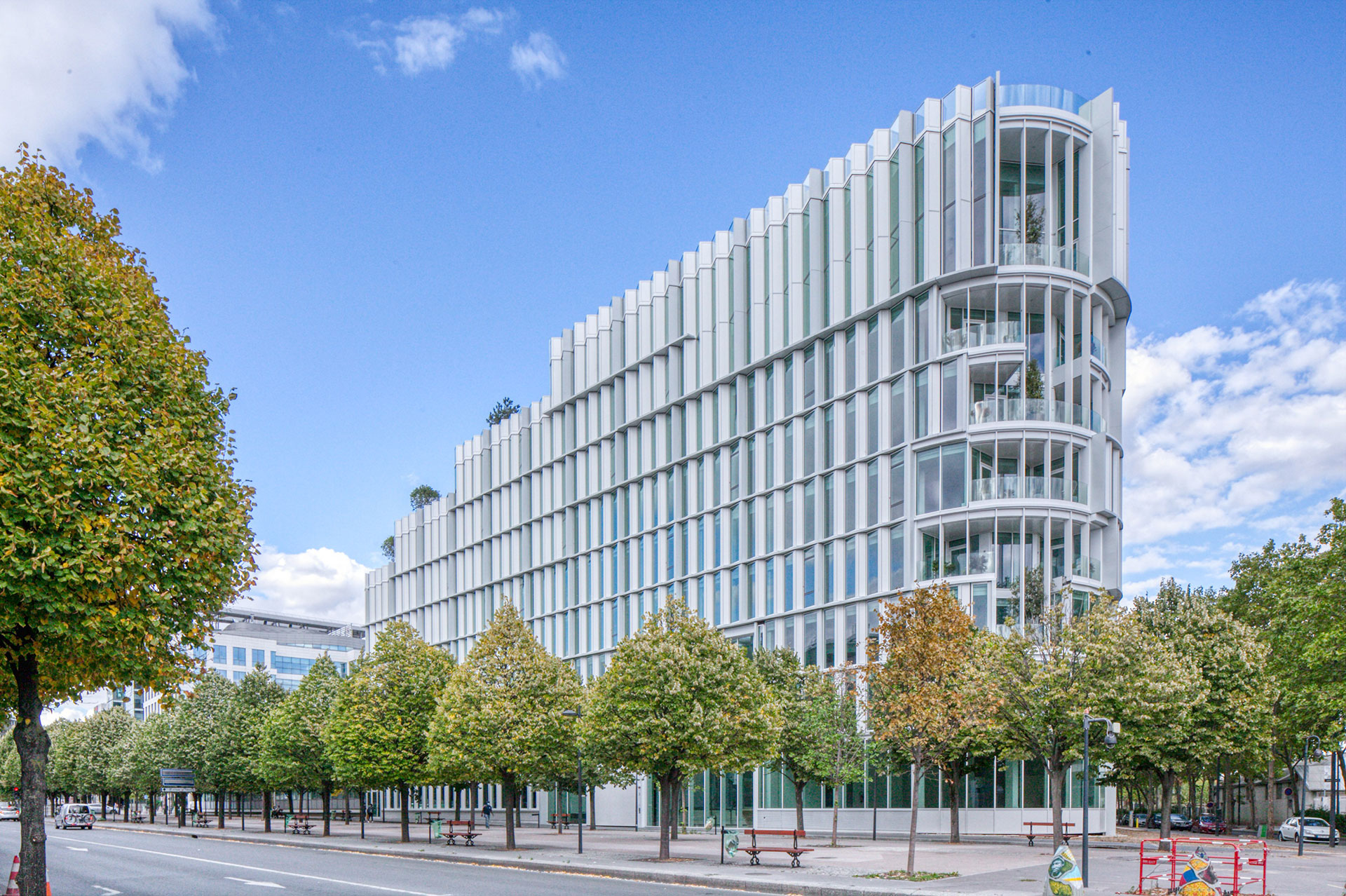

L'ancien siège de la Haute Autorité de Santé, désormais composé de bureaux, de salles de sport, d'un amphithéâtre et d'un restaurant, se caractérise par sa géométrie anguleuse et sa nouvelle identité visuelle. En effet, une nouvelle façade plissée a été mise en œuvre sur l'ensemble du bâtiment en prenant en compte la course du soleil et les apports directs.

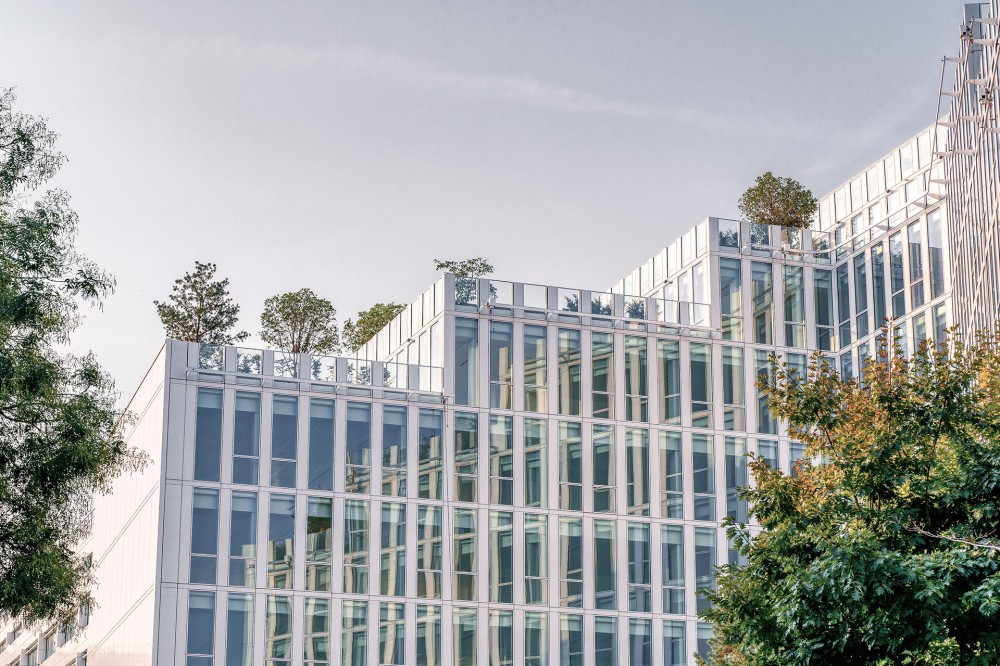

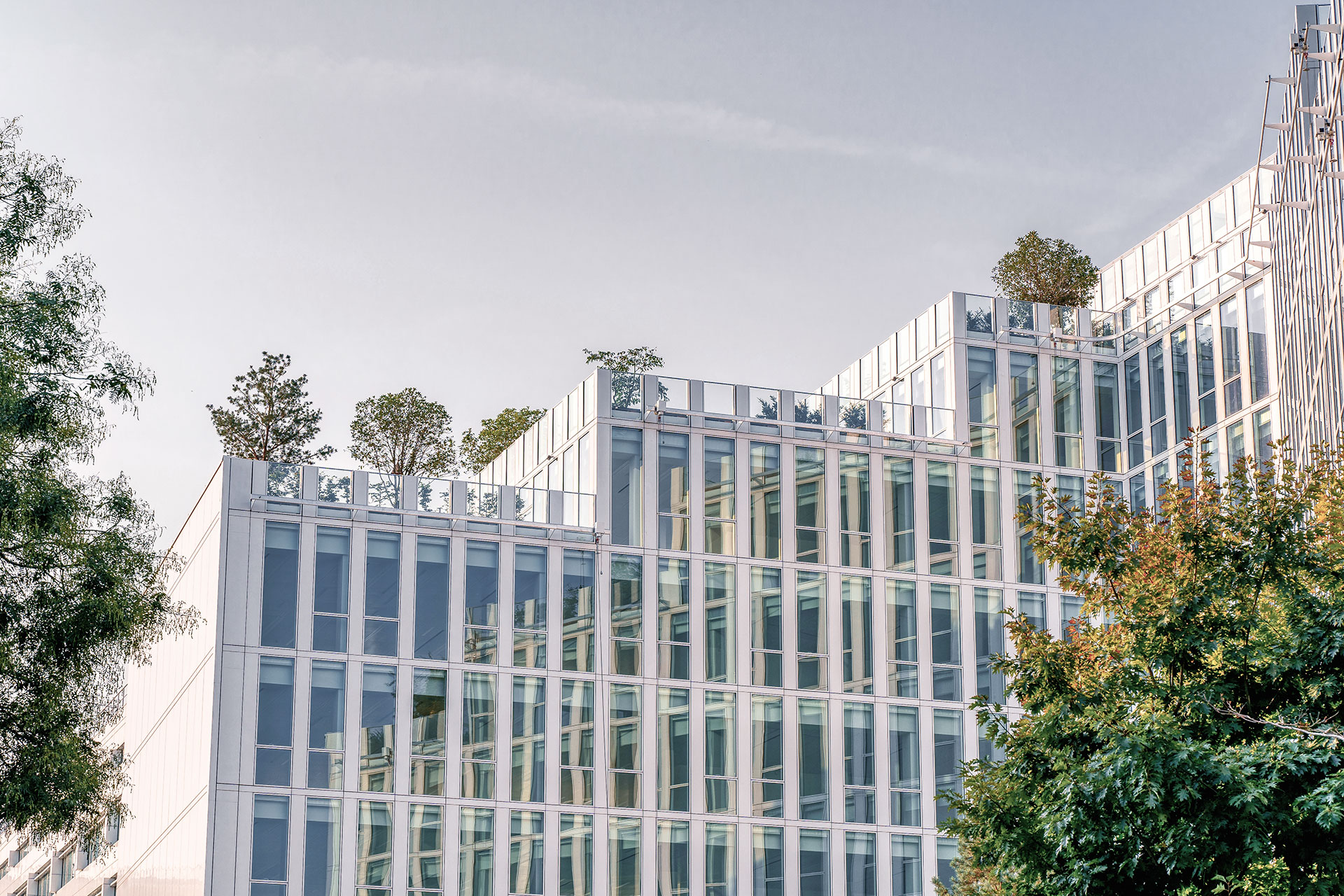

Il se divise en deux ailes et comporte cinq niveaux supplémentaires réalisés en béton avec "des dalles alvéolaires précontraintes et des poutres préfabriquées" (Source: Alto Ingénierie). Un renforcement des fondations existantes a été nécessaire.
Côté équipement, le bâtiment est raccordé au réseau urbain de chaleur et de froid via des sous-stations. Elles sont associées à des radiateurs munis de robinets thermostatiques et des planchers chauffant réversibles. En parallèle, des centrales de traitement de l'air ont été installés afin de garantir le renouvellement de l'air intérieur.
Enfin, des sous-compteurs permettent un suivi fin des consommations d’eau et d’énergie par usages et par zones.
Cette fiche décrit les solutions techniques et économiques retenues par le maître d'ouvrage.

DPE
DPE
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Niveau Energie
E2
Effinergie+
Qualité de la construction
Qualification du BET
Perméabilité bâti
1,7 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Sobriété & Efficacité
Consommation énergétique
75,30 kWh/(m².an)
Bioclimatisme (Bbio)
32,51 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
172 kWhep/m².an
Electricité spécifique
63,4 kWh/(m².an)
Acteurs
  • Maître d'ouvrage
    GDG Zaka Saint Denis
    46 rue Pierre Charron 75008 Paris
    01 53 93 12 09
  • Architecte
    Willmotte & Associés
    68 rue du Faubourg Aint-Antoine 75012 Paris
    wilmotte@wilmotte.fr
    01 53 02 22 22
  • Architecte
    Bechu & Associés
    82, rue Lecourbe 75015 Paaris
    contact@bechuetassocies.fr
    01 47 34 97 91
  • Architecte
    Serge caillaud architecte
    28 rue de Venise 75004 Paris
    benjamin@caillaud-architecte.com
    01 42 78 34 29
  • Bureau d'études thermiques
    Tribu Energie - BET QEEB
    142 Rue du Chevaleret 75013 Paris
    mail@tribu-energie.fr
    01 43 15 00 06
  • AMO Q.E.
    Alto Ingenierie
    1 avenue du Gué Langlois 77600 Bussy Saint Martin
    alto@alto-ingenierie.fr
    01 64 68 18 50
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
R =
2.6 (m².K)/W
Façade rideau composée d'une structure en aluminium isolée avec 8 cm de laine de verre
R =
4.3 (m².K)/W
Façade rideau composée d'une structure en aluminium isolée avec 14 cm de laine de verre
Toiture
Toiture
R =
9.1 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 20 cm isolée avec 20 cm de polystyrène extrudé et 4,5 cm d'isolant côté intérieur
R =
8.8 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 20 cm isolée avec 16 cm de panneau d'isolation avec une âme en mousse rigide de polyisocyanurate et 4,5 cm d'isolant côté intérieur
Plancher
Plancher
R =
2.8 (m².K)/W
Plancher bas sur parking composé d'une dalle de béton de 20 cm isolée avec 8 cm de polyuréthane en sous face
Fenetres
Fenêtres/Porte-Fenêtres
Uw =
1,368 W/(m².K)
Menuiseries du mur rideau en aluminium à rupteurs de ponts thermiques - Double vitrage 10/15/11 à lame d'argon - Présence de stores intérieurs
Uw =
1,043 W/(m².K)
Menuiseries du mur rideau en aluminium à rupteurs de ponts thermiques - Double vitrage 8/16/11 à lame d'argon - Présence de stores intérieurs

Surface vitrée
32,91 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
1,7 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Ponts thermiques
Ratio Psi
0,06 W/(m².K)
Valeur Psi moyen
0,061 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
Bâtiment raccordé au réseau de chaleur - Puissance de la sous-station: 800 kW - Isolation du réseau primaire de classe 5 et du réseau secondaire de classe 4
Emetteurs
Emission par radiateurs munis de robinets thermostatiques (2 868 m²), plancher chauffant (943 m²) et ventilo-convecteur (180 m²)
ECS
ECS
Générateur
Production d'ECS par la sous-station raccordée au réseau de chaleur avec un ballon de 750 litres en appoint
Un ballon électrique de 200 litres dans les vestiaires, et des ballons électriques de faibles capacités
Ventilation
Ventilation
Système
Centrale de Traitement de l'Air à Débit Constant dans les bureaux et le restaurant - Efficacité de l'échangeur variant de 77% à 80%
Ventilation simple flux dans les sanitaires
Classe d'étanchéité
Classe B - Confirmée par la mesure
Eclairage
Eclairage
Système
Puissance moyenne installée: 3,8 W/m². Elle varie fonction des locaux:
- Bureaux: 3,85 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 2,3 W à 10,8 /m² avec marche et arrêt automatique par détection de présence et absence
- Salle de réunion: 5,5 W/m² avec interrupteur marche/arrêt et extinction automatique
- Sanitaires: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
- Restauration: 3,8 à 4,9 W/m² avec marche et arrêt automatique par détection de présence et absence
Refroidissement
Refroidissement
Générateur
Bâtiment raccordé au réseau de froid - Puissance de la sous-station: 1 070 kW - Isolation du réseau primaire de classe 5 et du réseau secondaire de classe 4
Emetteurs
Emission par plancher rafraichissant (942 m²) et soufflage d'air froid (460 m²)
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-32,51% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 40% Nord - 14% Sud - 18% Est - 29% Ouest

Protection solaire : Stores intérieurs

Facteur solaire : 0.259

Surface vitrée : 32.91 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, bâtiment raccordé au réseau de froid via une sous-stationet exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Consommation énergétique
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
29 000 000 € HT
, soit
2 085 € HT/m² de SHON RT
