Morland Mixité Capitale - La Félicité
Type bâtiment
Tertiaire - Privé
Ville
Paris
Code postal
75004
Zone climatique
H1a
Altitude
30 m
Travaux
Rénovation - RT ex
Fiabilité
Certifié
Niv. énergetique
BBC-Effinergie rénovation
Construction
1945
Livraison
06-2022
Shon RT
5 255 m² du bâtiment
Surface
5 255 m² du projet
Usage principal
Immeuble Bureaux
Consommation
77,57 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Patrimoine
Descriptif

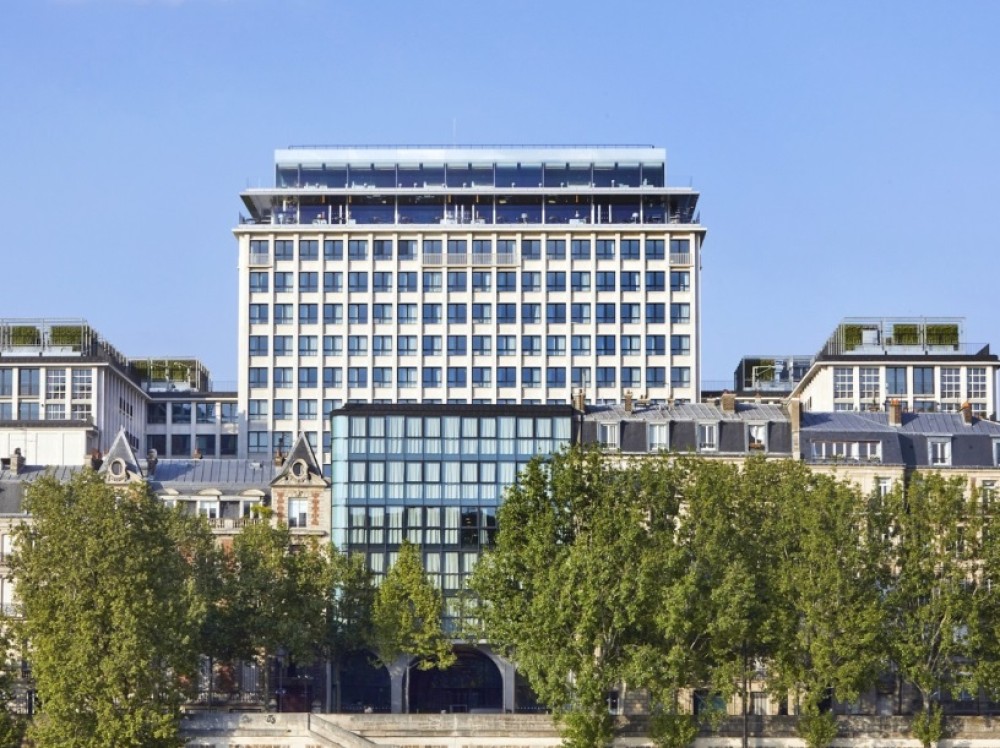

Ce projet concerne la rénovation basse consommation de l'ancienne cité administrative de Paris, située 17 boulevard Morlan à Paris. Le nouveau bâtiment accueille désormais un hôtel de 161 chambres, une auberge de jeunesse, des commerces, une crèche, des bureaux, des espaces culturels et 199 logements.

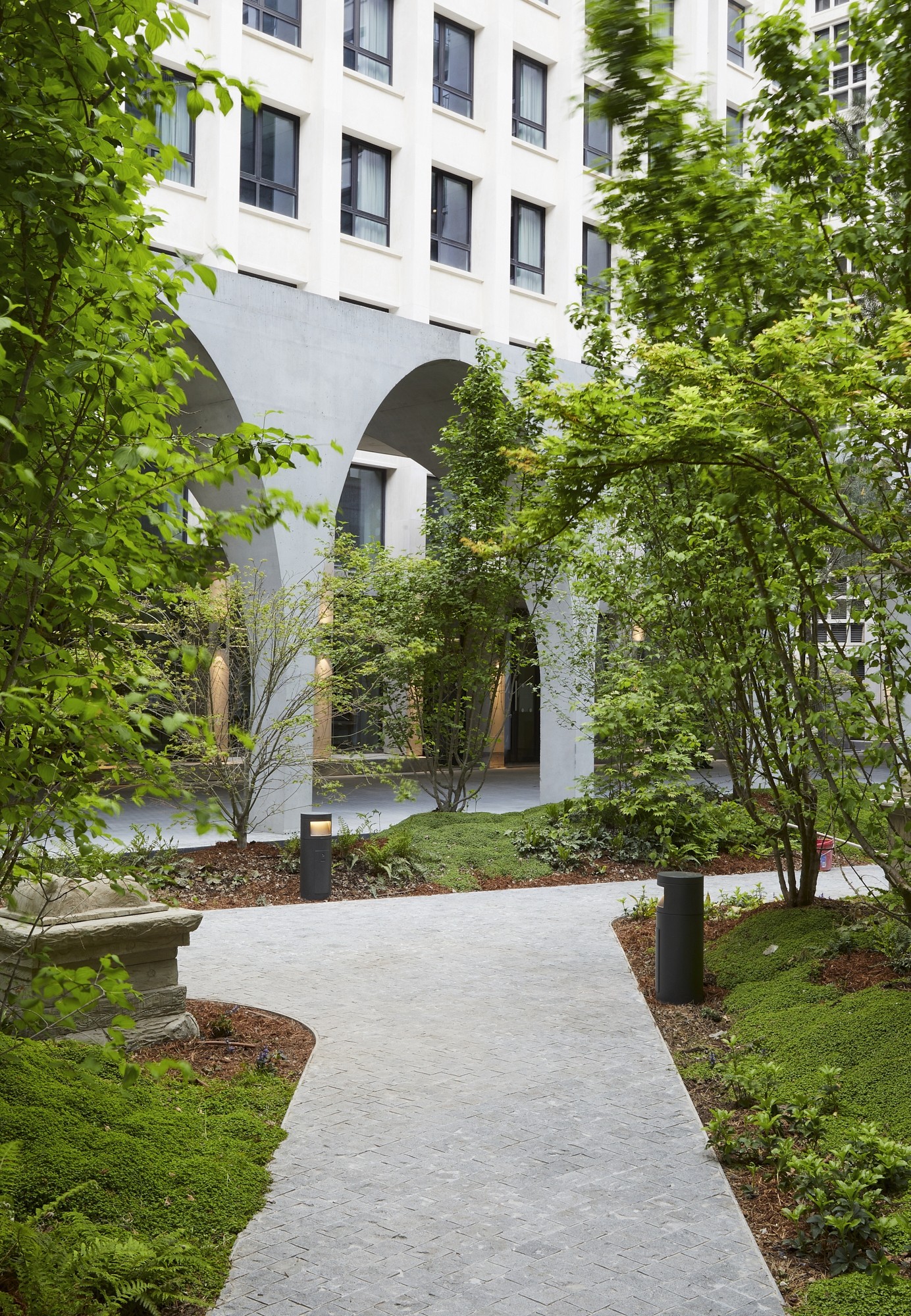

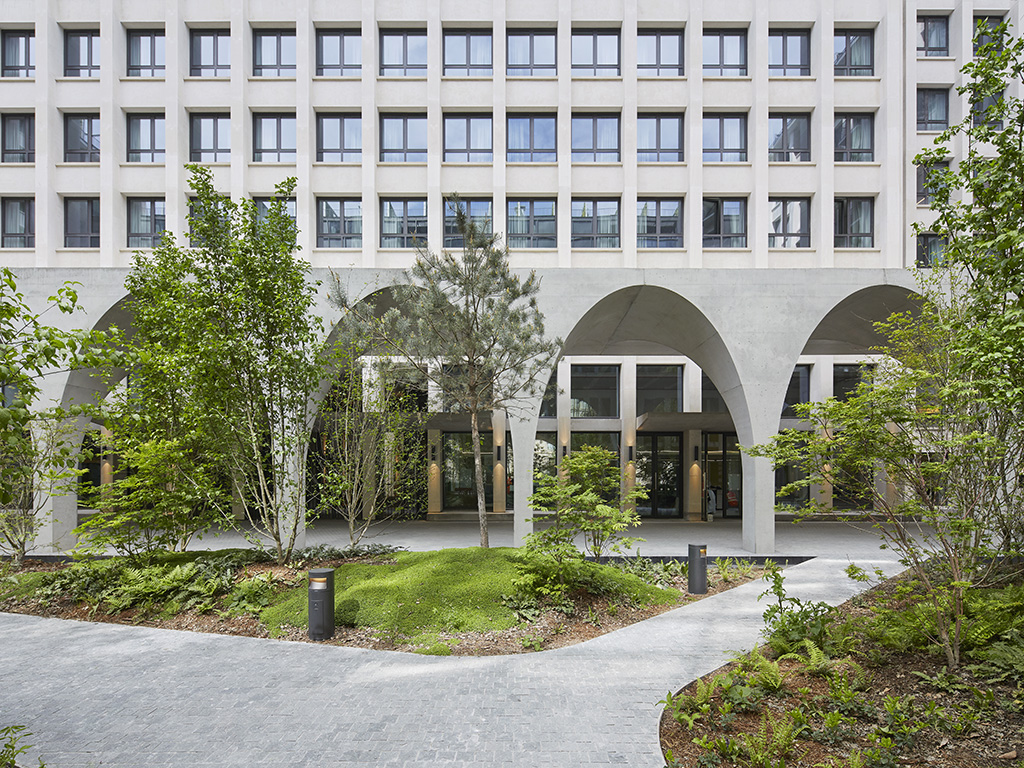

Il se caractérise par la création d'une rue intérieure reliant le Boulevard Morland au Quai Henri IV ouverte au public, un curage complet de l'ancien bâtiment et la création de deux niveaux de sous-sol. Par ailleurs, la nouvelle façade est composée de pierres issues d’une carrière alternative afin de respecter l'identité architecturale initiale du bâtiment. Conçu en ossature béton et revêtu de pierre, le bâtiment se déploie en respectant une forme de H sur 17 étages. Cette fiche décrit les solutions techniques et économiques retenues par le maître d'ouvrage. En savoir plus : https://chroniques-architecture.com/morland-calq-la-mixite-au-service-de-l-urbanite |
Critères Effinergie
Périmètre Etude
Respect RT-Ex
Oui
Qualité de la construction
Perméabilité bâti
1,2 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Sobriété & Efficacité
Consommation énergétique
77,57 kWh/(m².an)
Acteurs
- Maître d'ouvrageSPNA19 rue Michel Lecompte 75003 Paris
- ArchitecteCALQ Architecture6 rue du sentier 75002 Pariscalq@calq-architecture.com01 44 76 97 97
- Bureau d'études thermiquesAxys21 avenue de la Baltique 91140 Villebon-sur-Yvetteetudes@axys-be.fr01 69 29 81 00
- ConstructeurBouygues Bâtiment Ile de France1 avenue Eugene Freyssinet - Guyancourt 78061 Saint Quentin en Yvelines Cedex01 30 60 29 21
- CertificateurCertivéa4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
R =
3.3 (m².K)/W
Murs extérieurs en béton de 25 cm isolés par l'intérieur avec 10 cm d'isolant non spécifié
R =
2.3 (m².K)/W
Murs extérieurs en béton de 25 cm isolés par l'intérieur avec 4 cm d'isolant non spécifié
R =
6.7 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 20 cm isolée avec 14 cm (R16) à 21 cm (R14) d'isolant non spécifié sous étanchéité
R =
3.3 (m².K)/W
Plancher vers passage public composé d'une dalle de béton de 25 cm isolée avec 10 cm d'isolant non spécifié sous étanchéité en sous face
Ujn =
1,62 W/(m².K)
Ouvrant des bureaux en aluminium à rupteurs de ponts thermiques à double vitrage avec protection solaire
Ujn =
1,5 W/(m².K)
Fenêtre fixes des commerces en aluminium à rupteurs de ponts thermiques à double vitrage sans protection solaire
Surface vitrée
16,82 % de la surface utiles ou habitable
Déperdition du bâtiment
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1,2 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Equipement
Générateur
Bâtiment raccordé au réseau de chaleur - Puissance de la sous-station: 1950 kW - Isolation du réseau primaire de classe 5 et du réseau secondaire de classe 4
3 pompes à chaleur eau/eau - Puissance unitaire : 243 kW - COP: 4,6
3 pompes à chaleur eau/eau - Puissance unitaire : 243 kW - COP: 4,6
Emetteurs
Émission par plafond chauffant (4 907 m²) et ventilo-convecteur (98 m²)
Générateur
Production d'ECS par ballons électriques situés au plus près des points de puisage
Système
Ventilation double flux avec une efficacité de l'échangeur de 79%
Classe d'étanchéité
Classe B - Non confirmée par la mesure
Système
Puissance moyenne installée: 5,6 W/m² avec gradateur et interrupteur + détecteur de présence dans les bureaux
Générateur
Bâtiment raccordé au réseau de froid - Puissance de la sous-station: 1 900 kW
Présence de 3 pompes eau/eau - Puissance unitaire: 220 kW - EER: 5,1
Emetteurs
Émission par plafond rafraichissant (4 075 m²) et soufflage d'air froid (71 m²)
Energie Renouvelable
Absence de production locale d'électricité
Confort D'été
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique moyenne, une isolation performante de l’enveloppe (Ubat : 1,07 W/(m².K)).
Ce projet intègre des solutions de rafraichissement actives qui contribuent à l’amélioration du confort d’été lors des périodes de surchauffes.
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Rafraichissement et ventilation
Orientation :
41% Nord - 59% Sud
Surface vitrée : 16.82 % de la Shab
Surface vitrée : 16.82 % de la Shab
Solutions passives : Absence de solutions passives.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : A défaut, bâtiment raccordé au réseau de froid via une sous-stationet exposé au bruit peu favorabe à la surventilation nocturne.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : A défaut, bâtiment raccordé au réseau de froid via une sous-stationet exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Consommation énergétique
en kWhep/m².an
Consommation après travaux
en kWhep/m².an
Carbone
Décomposition des emissions de GES en exploitation
en kgCO2/m².SdP.an
Patrimoine
Patrimoine
Le boulevard, comme de nombreuses voies et ouvrages du quartier, porte le nom d’un officier supérieur tué à la bataille victorieuse d’Austerlitz en 1805, le colonel français François Louis de Morland, dit Morland.
Au numéro 17, les architectes Albert Laprade, Pierre-Victor Fournier et René Fontaine, construisent de 1957 à 1964 un vaste immeuble, baptisé « immeuble Morland », pour y accueillir la préfecture de la Seine. En forme de H en plan, l’immeuble de 16 étages mesure 50 m de hauteur. Il émerge et se distingue au cœur d’un quartier de tradition haussmannienne et offre déjà une vue exceptionnelle sur Paris.
L’édifice abritera les services de l’État jusqu’en septembre 2011, avant que la Ville de Paris n’y installe ses services administratifs. Ce monumental bâtiment administratif, un des plus importants de l’époque avec ceux de l’UNESCO et de l’OTAN, revêtu de pierres et avec une ossature en béton, est emblématique du Modernisme, caractérisé par un décor minimal, des lignes géométriques pures et fonctionnelles.
Source: Groupe Emerige
Au numéro 17, les architectes Albert Laprade, Pierre-Victor Fournier et René Fontaine, construisent de 1957 à 1964 un vaste immeuble, baptisé « immeuble Morland », pour y accueillir la préfecture de la Seine. En forme de H en plan, l’immeuble de 16 étages mesure 50 m de hauteur. Il émerge et se distingue au cœur d’un quartier de tradition haussmannienne et offre déjà une vue exceptionnelle sur Paris.
L’édifice abritera les services de l’État jusqu’en septembre 2011, avant que la Ville de Paris n’y installe ses services administratifs. Ce monumental bâtiment administratif, un des plus importants de l’époque avec ceux de l’UNESCO et de l’OTAN, revêtu de pierres et avec une ossature en béton, est emblématique du Modernisme, caractérisé par un décor minimal, des lignes géométriques pures et fonctionnelles.
Source: Groupe Emerige
