Ecole Primaire La Savine
Type bâtiment
Tertiaire - Public
Ville
Marseille
Code postal
13015
Zone climatique
H3
Altitude
15 m
Travaux
Rénovation - RT ex
Fiabilité
En cours de certification, Chantiers Pionniers
Niv. énergetique
BBC-Effinergie rénovation 2024
Construction
1950
SRT
1 245 m² du bâtiment
Surface
2 282 m² du projet
Usage principal
Établissement Enseignement zone d'enseignement
Consommation
40,86 kWh/(m².an)
Coût des travaux
3 300 000 € HT
Emission CO2
6 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

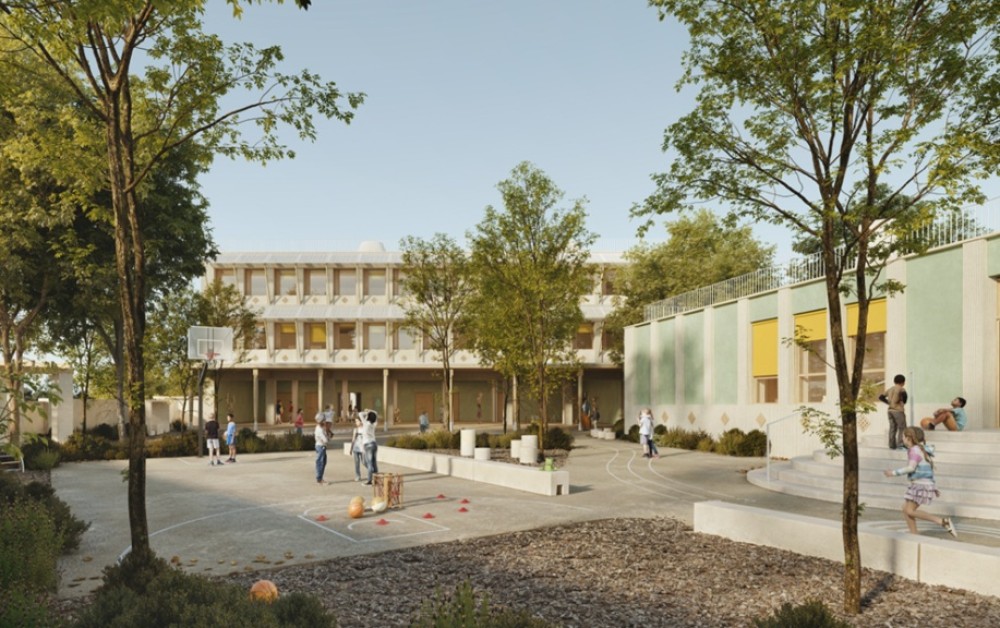

Ce projet concerne la rénovation basse consommation du groupe scolaire la Savine, située à Marseille, pour le compte de la Société Publique des Écoles Marseillaises. Il s'intègre dans une opération associant également une extension des bâtiments existants.

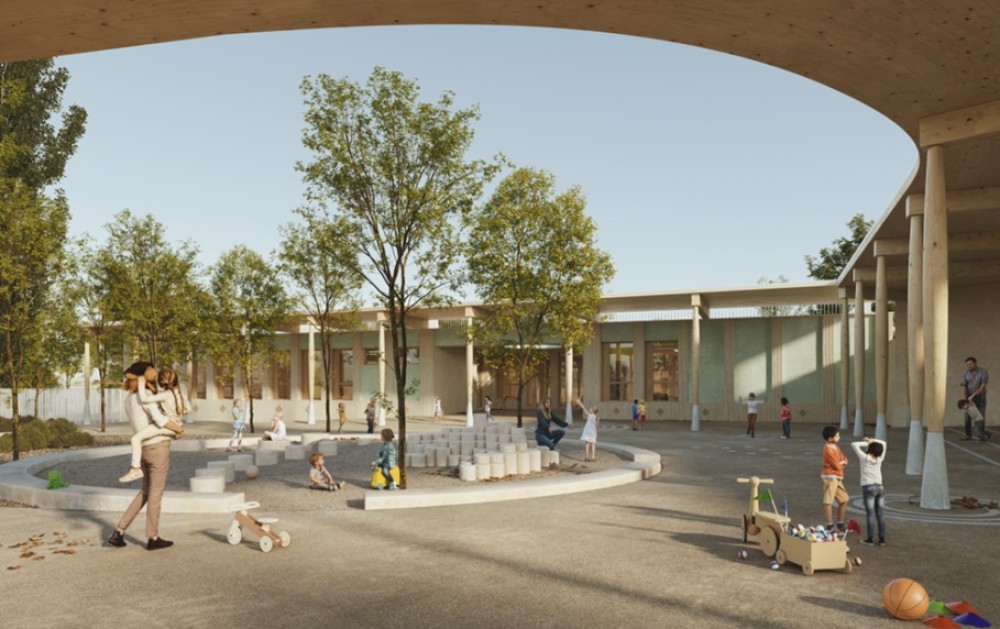

Construite dans les années 2000, le groupe scolaire se compose d'une école primaire, d'un restaurant et d'une maternelle. Le projet de rénovation a pour objectifs d'améliorer le confort des élèves et de l'équipe enseignante, tout en proposant une nouvelle identité architecturale. Le projet intègre la notion d'école oasis avec la présence des cours jardins, perméables et végétalisées. Les arbres présents sur la parcelle sont majoritairement conservés et 16 nouveaux ont été plantés. Les travaux de rénovation énergétique ont consisté à améliorer la qualité thermique de l'enveloppe et à réduire le besoin de chauffage. En conséquence, une isolation par l'extérieur a été proposée, ainsi qu'une isolation de la toiture terrasses et des dalles donnant sur le vide sanitaire ou l'extérieur. En parallèle, les menuiseries ont été remplacées et des casquettes, préaux ou autres débords supérieurs, ont été intégrées aux façades. Côté équipement, le groupe scolaire est chauffé par une chaudière gaz à condensation collective associée à des radiateurs munis de robinets thermostatiques. La ventilation est assurée par une solution simple flux. La ventilation naturelle nocturne est rendue possible par la présence d’un ouvrant étroit vertical sur les menuiseries et un détalonnage des portes Cette fiche décrit les solutions techniques et économiques retenues par le maître d'ouvrage.   |
Critères Effinergie
Périmètre Etude
Respect RT-Ex
Oui
Qualité de la construction
Perméabilité bâti
1 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Sobriété & Efficacité
Consommation énergétique
40,86 kWh/(m².an)
Approches complémentaires
Ecomobilité
22 kWhep/m².an
Acteurs
- Maître d'ouvrageSociété Publique des Ecoles Marseillaises5 boulevard de Dunkerque 13002 Marseillea.colin@splain-ecolesmarseillaises.fr
- ArchitectePAN architecture15 Rue Sylvabelle 13006 Marseilleagence@panarchitecture.fr09 72 41 38 77
- AMO Q.E.Adret80 rue Marengo 13006 Marseillemarseille@adret.net04 91 88 69 92
- CertificateurPrestaterreMeythet, 43 rue de l'aérodrome 74960 Annecy
Système Constructif
Principal
R =
4.2 (m².K)/W
Murs en béton non isolés - Ajout d'une isolation par l'extérieur avec 16 cm de fibres de bois
Principal
R =
7.1 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 20 cm non isolée - Ajout de 16 cm de polyuréthane
Principal
R =
3 (m².K)/W
Plancher bas sur vide sanitaire composé d'une dalle de béton non isolée - Ajout dune isolation par flocage de 10,5 cm
Secondaire
R =
4 (m².K)/W
Plancher bas sur extérieur composé d'une dalle de béton non isolée - Ajout dune isolation avec 14 cm d'isolant en sous face
Principal
Ujn =
1,5 W/(m².K)
Menuiseries en bois à double vitrage performant - Présence de casquettes, préaux ou autres débords supérieurs, ainsi que de stores intérieurs et extérieurs (restaurant et dortoirs)
Surface vitrée
21,92 % de la surface utiles ou habitable
Déperdition du bâtiment
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Equipement
Générateur
Production de chauffage par la chaudière gaz à condensation
Emetteurs
Radiateur à eau chaude avec variation temporelle certifiée de 0,2 °C
Système
Mise en place de caisson de ventilation pour le restaurant, la maternelle, les élémentaires en lieu et place de la ventilation naturelle
Classe d'étanchéité
Classe B - Non confirmée par la mesure
Système
Puissance moyenne installée : 5 W/m² avec une gestion différente suivant les locaux:
- Salle de classe, polyvalente, BCD motricité, bureau, salle des maîtres : Marche manuelle, arrêt automatique par détection d’absence
- Salle à manger et cuisine : Interrupteur manuel marche et arrêt
- Sanitaires et circulations : Marche et arrêt automatiques par détection de présence et absence
- Salle de classe, polyvalente, BCD motricité, bureau, salle des maîtres : Marche manuelle, arrêt automatique par détection d’absence
- Salle à manger et cuisine : Interrupteur manuel marche et arrêt
- Sanitaires et circulations : Marche et arrêt automatiques par détection de présence et absence
Générateur
Présence de cheminées émergeant en toiture pour favoriser la convection naturelle et prise en compte de 9 brasseurs d’air dans les extensions
Energie Renouvelable
Absence de production locale d'électrcité
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment a été conçu avec une Simulation Thermique Dynamique permettant d’optimiser le confort d’été.
Ce bâtiment se caractérise par une inertie thermique , une isolation performante de l’enveloppe (Ubat : 0,55 W/(m².K)).
Ce projet intègre des solutions de rafraichissement passives et basse consommation qui contribuent à l’amélioration du confort d’été lors des périodes de surchauffes.
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Rafraichissement et ventilation
Orientation :
39% Nord - 51% Sud - 5% Est - 5% Ouest
Protection solaire : fixe, intégré(e) au bâti et mobile
Protection mobile : stores extérieurs
Surface vitrée : 21.92 % de la Shab
Protection solaire : fixe, intégré(e) au bâti et mobile
Protection mobile : stores extérieurs
Surface vitrée : 21.92 % de la Shab
Solutions passives : Bâtiments avec des locaux traversant peu exposés au bruit permettant une surventilation nocturne (free cooling) à combiner avec un système anti-intrusion.
Solutions basse consommation : Brasseurs d'air.
Solutions actives : Absence de solutions actives de refroidissement.
Solutions basse consommation : Brasseurs d'air.
Solutions actives : Absence de solutions actives de refroidissement.
Energie
Consommation après travaux
en kWhep/m².an
Consommation globale
en kWhep/m².an
Carbone
Décomposition des emissions de GES en exploitation
en kgCO2/m².SdP.an
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
3 300 000 € HT
, soit
1 446 € HT/m² de SHON RT
Au-delà des enseignements économiques présentés dans ce retour d'expérience, la rénovation basse consommation génère des externalités positives telles qu'une réduction des consommations énergétiques et une augmentation de la valeur patrimoniale du bien autour de 10%. Elle améliore également le confort (thermique, acoustique, ....) au quotidien et réduit l'exposition aux risques de pathologies (respiratoire, ostéo-articulaire, ..) avec un système de ventilation performant et contrôlé. Enfin, elle réduit votre exposition à l'augmentation des coûts de l'énergie sur le long terme.
Aides Financières
Aides CEE
46 134 €
