Gymnase
Type bâtiment
Tertiaire - Public
Ville
Bretteville sur Laize
Code postal
14680
Zone climatique
H1a
Altitude
54 m
Travaux
Rénovation - RT ex
Fiabilité
Rénovation Bâtiments Publics
Niv. énergetique
BBC-Effinergie Rénovation
Permis
2017-10-01
Construction
1980
Livraison
06-2020
Shon RT
1 797 m² du bâtiment
Surface
1 797 m² du projet
Usage principal
Etablissement sportif
Consommation
14,77 kWh/(m².an)
Coût des travaux
796 851 € HT
Emission CO2
10 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

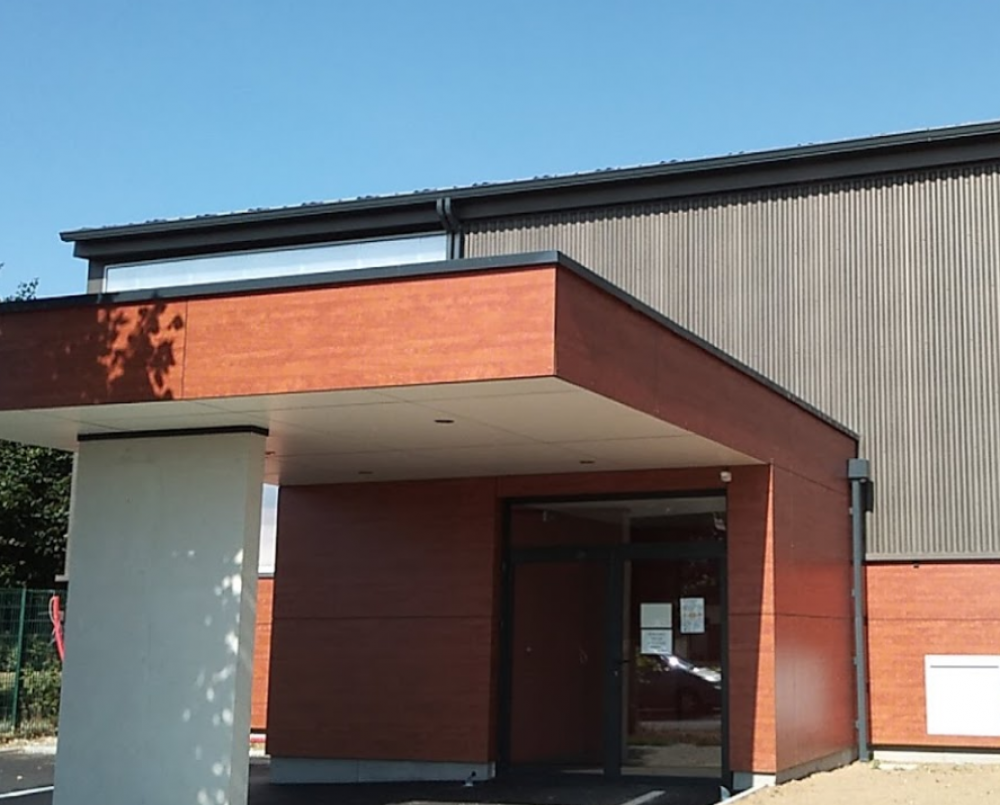

Ce projet concerne la rénovation basse consommation du gymnase du collège de Bretteville sur Laize construit en 1980. Il est lauréat de l'appel à projet "Rénovation des Bâtiments Publics" porté par la Région Normandie.
Il se compose de vestiaires, d'une extension construite en 2002 et d'une salle de sport, incluant une mezzanine aménagée pour la pratique de l'escalade. Avant les travaux, le gymnase est chauffé par une chaudière fonctionnant au gaz propane et la production d’eau chaude sanitaire est assurée par 4 chauffe-eau électriques de 300 litres. L’éclairage est en grande partie assuré par des néons ou des cassettes plafonnières avec tubes T8. Les parois sont en béton non isolées, en parpaings avec 10 cm d'isolant côté intérieur pour l'extension et 5 cm de polystyrène expansé sont présents derrière le bardage sur 2,75 m de hauteur. La façade et la couverture sont translucides en polycarbonate alvéolaire, et la toiture est en fibrociment amianté pour le gymnase et en bac acier pour l'extension. Enfin, les menuiseries sont en aluminium avec doublage vitrage isolant dans la partie extension et des puits de lumière en polycarbonate sont présents dans le gymnase. Les travaux de rénovation ont consisté à améliorer la qualité thermique de l'enveloppe en isolant les façades, en renforçant l'isolant sous le bardage métallique et en améliorant l'isolation des différentes toitures. Par ailleurs, les menuiseries existantes et les façades en polycarbonate ont été remplacées. Côté équipement, une nouvelle chaudière gaz à condensation assure le chauffage et la production d'ECS. En parallèle, le système d'éclairage a été rénové et une installation photovoltaïque a été installée en toiture. Enfin, un nouveau système de ventilation garantit le renouvellement de l'air intérieur. Au final, le bouquet de travaux proposé a permis de réduire les consommations énergétiques d'un facteur 19.2 et les émissions de GES d'un facteur 4,2. Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage.   |
Critères Effinergie
Périmètre Etude
Respect RT-Ex
Oui
Qualité de la construction
Perméabilité bâti
1,7 m³/(h.m²) sous 4 Pa
Sobriété & Efficacité
Consommation énergétique
14,77 kWh/(m².an)
Gain énergétique, facteur
19,2
Gain émissions GES, facteur
5,1
Acteurs
- Maître d'ouvrageBretteville sur LaizePlace de la Mairie 14680 Bretteville sur Laize02 31 23 50 02
- ArchitecteMarc Brochard20 rue de Condé 14220 Thury-Harcourtmarc.brochard.architecte@wanadoo.fr02 31 79 47 32
- Bureau d'études thermiquesBabin Roptin10 rue Martin Luther King 14280 Saint Contestaccueil@babin-roptin.fr02 31 71 18 00
- PartenaireRégion Normandie
- PartenaireDirection Régionale de l'ADEME Normandie
Système Constructif
R =
0.3 (m².K)/W
R =
5 (m².K)/W

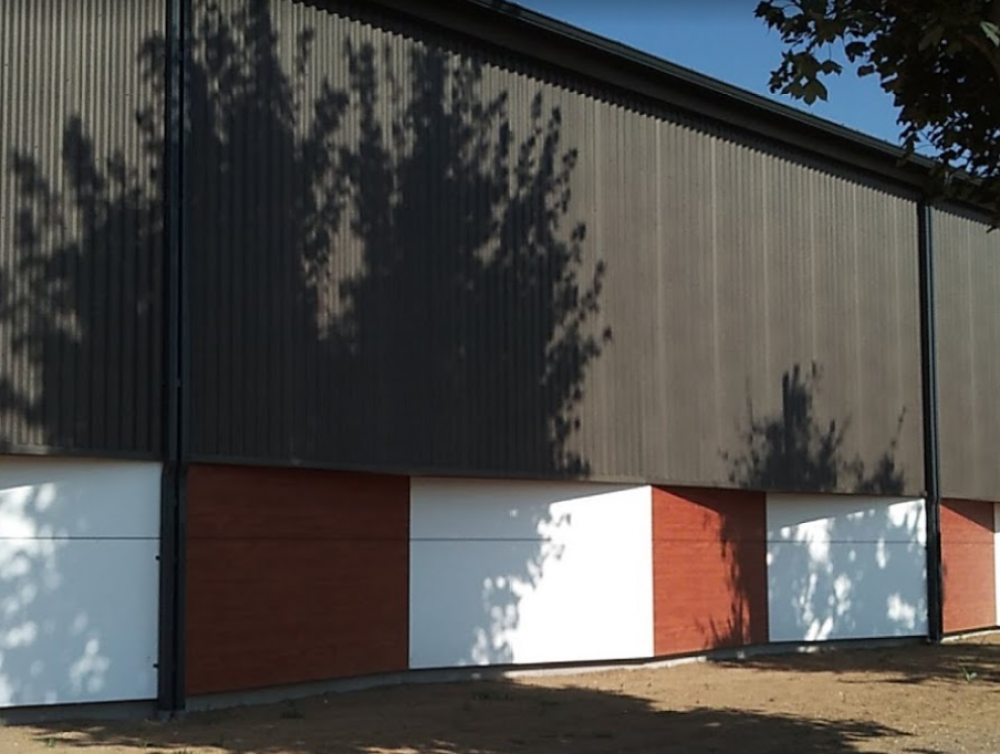

Remplacement du bardage métallique par un bardage double peau avec une isolation en laine de verre de 13 cm et une seconde couche de 8 cm en laine de verre
R =
3.8 (m².K)/W
Murs en béton de 15 cm - Ajout d'une isolation par l'extérieur de 12 cm en laine de verre sous un bardage ventilé et prolongement de l'isolant sur 50 cm en pied de façade
R =
0.4 (m².K)/W
R =
6.3 (m².K)/W
Toiture métallique non isolée - Ajout de 18 cm et 4 cm de laine de roche
R =
2.6 (m².K)/W
Toiture de l'extension en bac acier isolé avec 10 cm d'isolant
R =
3.3 (m².K)/W
R =
4.2 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton sans isolation
R =
2.8 (m².K)/W
Plancher bas de l'extension donnant sur terre plein composé d'une dalle de béton de 15 cm avec isolation périphérique de 6 cm d’épaisseur sur une largeur de 1,50 m
Ujn =
1,68 W/(m².K)
Remplacement des façades en polycarbonate multi parois et des zones éclairantes de 8 mm d'épaisseur par un système connectable en polycarbonate (type Danaplon) de 22 mm de couleur opale ou cristal
Ujn =
2,3 W/(m².K)
Ujn =
2,3 W/(m².K)
Extension équipée de baies vitrées en aluminiul
Déperdition du bâtiment
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1,7 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Equipement
Générateur
Remplacement de la chaudière gaz basse température de 280 kW par une chaudière gaz à condensation - Puissance nominale: 152 kW
Emetteurs
Emission par radiateurs dans les vestiaires et par trois aérothermes dans le gymnase - Ajout de robinets thermostatiques et calorifugeage des installations
Générateur
Dépose des 4 ballons électriques de 300 litres - Production d'ECS par la nouvelle chaudière gaz à condensation
Système
Ventilation simple flux existante dans les sanitaires uniquement - Mise en œuvre d’une ventilation mécanique dans les ex-vestiaires (caisson d’extraction) et le gymnase (tourelle).
Modulation de l’air extrait par une sonde CO2 dans le gymnase
Modulation de l’air extrait par une sonde CO2 dans le gymnase
Système
Puissance moyenne installée de 10 W/m² à 5,8 W/m² - Mise en place d'éclairage de type Led avec comme puissance:
- Gymnase: 4,5 w/m²
- Rangement: 8 W/m² avec détecteur de présence
- Extension: 10 W/m²
- Gymnase: 4,5 w/m²
- Rangement: 8 W/m² avec détecteur de présence
- Extension: 10 W/m²
Energie Renouvelable
Production d’électricité photovoltaïque en toiture - Puissance crête 34,5 kWc- Surface : 199 m²
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique moyenne, une isolation performante de l’enveloppe (Ubat : 0,30 W/(m².K)).
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Energie
Consommation avant/après travaux
Consommation énergétique
en kWhep/m².an
Consommation après travaux
en kWhep/m².an
Carbone
Emissions des GES en exploitation avant/après travaux
Emissions des GES en exploitation avant/après travaux
en kgCO2/m².SdP.an
Décomposition des emissions de GES en exploitation
en kgCO2/m².SdP.an
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
796 851 € HT
, soit
443 € HT/m² de SHON RT
Etudes énergétiques et environnementale
3 800 € HT
Au-delà des enseignements économiques présentés dans ce retour d'expérience, la rénovation basse consommation génère des externalités positives telles qu'une réduction des consommations énergétiques et une augmentation de la valeur patrimoniale du bien autour de 10%. Elle améliore également le confort (thermique, acoustique, ....) au quotidien et réduit l'exposition aux risques de pathologies (respiratoire, ostéo-articulaire, ..) avec un système de ventilation performant et contrôlé. Enfin, elle réduit votre exposition à l'augmentation des coûts de l'énergie sur le long terme.
Aides Financières
Aides publiques travaux
428 967 €
Décomposition du montant des travaux
Coût de la rénovation énergetique
Parois
6 100 € HT
Toiture
297 041 € HT
Baies
3 000 € HT
Chauffage et ECS
61 349 € HT
Ventilation
10 659 € HT
Production d'électricité
50 400 € HT
Total
379 825 € HT
Le montant des travaux est estimé à 796 851 € HT, soit 448 € HT/m².
Le montant des travaux de rénovation énergétique est évalué à 379 825 € HT, soit 211 € HT/m²
Le projet a bénéficié de :
- Région: 151 930 € dans le cadre de l'appel à projet Rénovation Bâtiments Publics
- Conseil Départemental du Calvados: 251 196 €
- Europe: 20 000 € dans le cadre du FEADER
- Région: 5 841 € dans le cadre de l'Action Production d'Energies renouvelables
