  • Rénovation - Opération Espace famille et de la parentalité Cap Ouest - Observatoire BBC
Rénovation - Opération Espace famille et de la parentalité Cap Ouest
Type bâtiment
Tertiaire - Public
Ville
Saint Médard en Jales
Code postal
33160
Zone climatique
H2c
Altitude
50 m
Travaux
Rénovation - RT ex
Fiabilité
Certifié, Appel à projets
Niv. énergetique
BBC-Effinergie Rénovation
Permis
2011-03-01
Construction
1984
Livraison
09-2013
Shon
1 837 m² du bâtiment
Surface
1 837 m² du projet
Usage principal
Établissement Enseignement zone d'enseignement
Consommation
-34,58 kWh/(m².an)
Coût des travaux
1 392 403 € HT
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

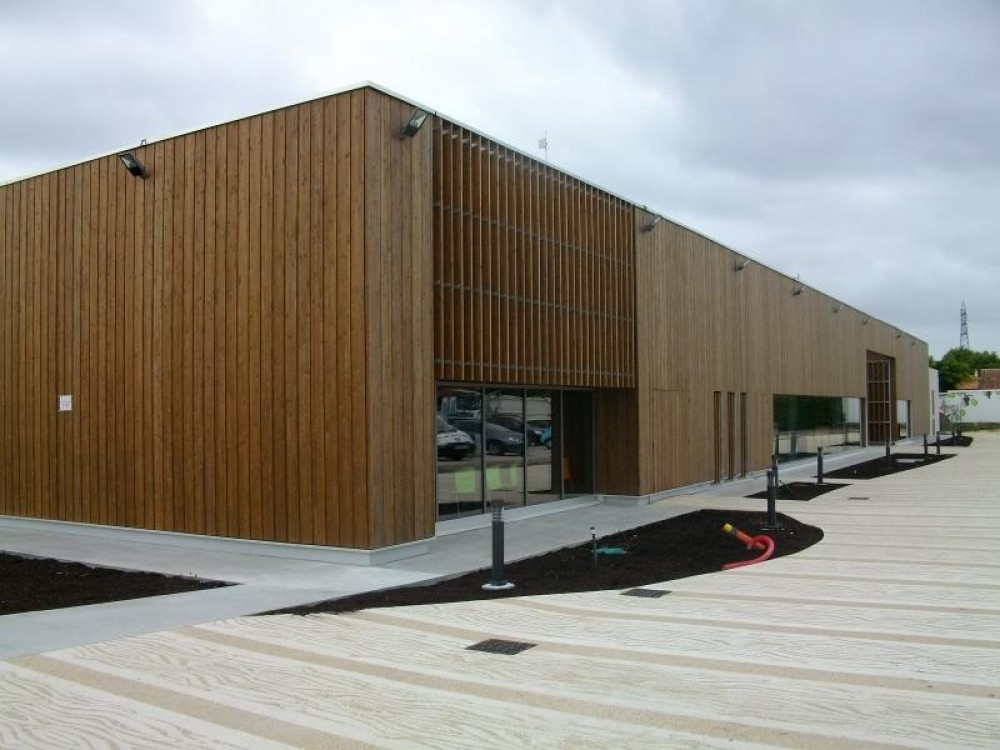

Afin de développer une structure dédiée à la petite enfance, la commune de Saint Médard en Jalles, a décidé de réhabiliter un ancien centre commercial (2 200 m² avec 4 m sous toiture) en Espace-enfance loisirs. Le projet se compose d'un bâtiment de 1837 m² et d'un logement de fonction de 95 m². Après l'étude, les choix architecturaux se sont portés sur des murs en ossature bois et en béton isolés par l'extérieur, une toiture en tôle isolées avec 24 cm de polystyrène expansé et des menuiseries en aluminium double vitrage.
Côté équipement, une pompe à chaleur eau/eau assure le chauffage et le refroidissement du bâtiment. En parallèle, une chaudière gaz à condensation permet l'appoint en chauffage. Enfin, une ventilation double flux permet de préchauffer l'ait entrant et de maintenir une bonne qualité de l'air intérieur.
Cette fiche présente les principaux indicateurs techniques et économiques retenus par le maître d’ouvrage pour le bâtiment principal.

Critères Effinergie
Périmètre Etude
Respect RT-Ex
Oui
BBC-Effinergie Rénovation
Qualité de la construction
Perméabilité bâti
1,70 m³/(h.m²) sous 4 Pa
Sobriété & Efficacité
Consommation énergétique
-34,58 kWh/(m².an)
Acteurs
  • Maître d'ouvrage
    COMMUNE DE SAINT MEDARD-EN-JALLES
    Place de l’Hôtel de Ville 33160 SAINT MEDARD EN JALLES
    05 56 57 40 40
  • Architecte
    HPL ARCHITECTES & ASSOCIES
    18 Place Charles de Gaulle 33700 MERIGNAC
    hpl@hpl-architectes.com
    05 56 12 89 89
  • Bureau d'études thermiques
    Bureau d'Etudes VIVIEN
    97 Avenue Edmond Rostand 33700 Mérignac
    contact@be-vivien.fr
    05 56 40 68 10
  • Partenaire
    Région Nouvelle Aquitaine
  • Partenaire
    Direction Régionale de l'ADEME Nouvelle Aquitaine
  • Acteur Ecomatériaux
    Lamécol
  • Acteur de chantiers
    Tonel
    31 avenue Léonard De Vinci 33600 Pessac
    tonel@tonel-entreprise.com
    05 57 26 16 48
  • Charpente - Couverture - Etanchéité
    SAREC
    Rue Richelieu BP 50133 33271 Floirac
    info@sarec.fayat.com
    05 56 86 62 02
  • Menuiseries
    Coveris
    35 allée de Mégevie 33170 Gradignan
    coveris@coveris.fr
    05 56 75 03 87
  • Acteur de chantiers
    LEGENDRE ET LUREAU
  • Charpente - Couverture - Etanchéité
    Constructions St Eloi
    2 CHEMIN DE CLELLEY 31770 Colomiers
    fabien.lespinas@saint.eloi.eu
    05 61 30 90 80
  • Acteur de chantiers
    Cenergia
  • Chauffage - Ventilation - Plomberie
    COFÉLY
    18 rue Thomas Edison 33612 Canejan
    05 57 26 08 08
  • Acteur de chantiers
    Navellier
    32 Avenue Marcel Dassault 33700 Mérignac
    navellier@wanadoo.fr
    05 56 34 45 19
  • Finitions Sol et Murs
    Plafondecor
    32, av. de la Grange noire 33700 Mérignac
    christian.barrouillet@plafondecor.fr
    05 56 34 40 49
  • Acteur de chantiers
    D2D
  • Finitions Sol et Murs
    2eb
    1 avenue Magudas 33185 Le Haillan
    2eb@wanadoo.fr
    05 56 29 19 22
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
R =
4.2 (m².K)/W
Murs en parpaings de 20 cm isolés par l'extérieur avec 12 cm de polystyrène expansé
R =
7.2 (m².K)/W
Ossature bois avec 2 couches de 18 cm et 6 cm de laine minérale
Toiture
Toiture
R =
6.7 (m².K)/W
Plafond en tôles métalliques isolées par deux couches de 12 cm de plastique alvéolaire
Plancher
Plancher
R =
2.9 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 20 cm, d'une isolation de 6 cm sous chape en plastique alvéolaire et d'une chape de béton de 5 cm
Fenetres
Fenêtres/Porte-Fenêtres
Ujn =
1,20 W/(m².K)
Menuiseries Aluminium à rupteurs de ponts thermiques - Double vitrage lame d'Argon - Occultation avec volet roulant Aluminium, présence de brise solaire et stores extérieurs suivant les orientations

Surface vitrée
21,87 % de la surface utiles ou habitable
Déperdition du bâtiment
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1,70 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Equipement
Chauffage
Chauffage
Générateur
Pompe à chaleur eau/eau - Puissance nominale: 52 kW - COP nominal: 4,43
Chaudière gaz à condensation en appoint - Puissance nominale: 61 kW
Emetteurs
Plancher chauffant/rafraichissant
Ventilo convecteur
ECS
ECS
Générateur
Electrique
Ventilation
Ventilation
Système
Ventilation mécanique double flux avec une efficacité de l’échangeur de 85 %
Free cooling en nocturne
Eclairage
Eclairage
Système
Puissance installée : 9,66 W/m² de Sutile - Type de gestion : Gradateur et interrupteur + détecteur de présence
Refroidissement
Refroidissement
Générateur
Pompe à chaleur eau/eau - Puissance nominale: 38 kW - EER nominal: 3,73
Energie Renouvelable
Energie Renouvelable
Energie Renouvelable
Equipé en photovoltaïque - Surface : 680 m² - Multi-cristallin
Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique moyenne, une isolation performante de l’enveloppe (Ubat : 0,43 W/(m².K)).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 16% Nord - 31% Sud - 19% Est - 35% Ouest

Protection solaire : Stores intérieurs

Surface vitrée : 21.87 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, présence d'une solution thermodynamique associée à un plancher rafraichissant dans le cadre d'un bâtiment exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Consommation énergétique
en kWhep/m².an
Carbone
Décomposition des emissions de GES en exploitation
en kgCO2/m².SdP.an
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
1 392 403 € HT
, soit
758 € HT/m² de SHON RT
Etudes énergétiques et environnementale
87 850 € HT

Au-delà des enseignements économiques présentés dans ce retour d'expérience, la rénovation basse consommation génère des externalités positives telles qu'une réduction des consommations énergétiques et une augmentation de la valeur patrimoniale du bien autour de 10%. Elle améliore également le confort (thermique, acoustique, ....) au quotidien et réduit l'exposition aux risques de pathologies (respiratoire, ostéo-articulaire, ..) avec un système de ventilation performant et contrôlé. Enfin, elle réduit votre exposition à l'augmentation des coûts de l'énergie sur le long terme.
Aides Financières
Aides publiques travaux
129 014
Précisions
Les subventions publiques sont issues de la Région (82 913 €) et de la Direction Régionale de l'ADEME (46 101 €)

Le montant de le rénovation énergétique s'élève à 758 € HT/m² de SHON
Décomposition du montant des travaux
Coût de la rénovation énergetique

Parois
293 809 € HT
Plancher Bas
72 969 € HT
Toiture
206 028 € HT
Baies
303 308 € HT
Chauffage et ECS
98 584 € HT
Ventilation
150 779 € HT
ECS solaire
3 821 € HT
Production d'électricité
203 420 € HT
Eclairage
59 685 € HT
