Groupe scolaire Frida Kahlo
Type bâtiment
Tertiaire - Public
Ville
Bruges
Code postal
33520
Zone climatique
H2c
Altitude
2 m
Travaux
Neuf - RT 2012 - E+C-
Fiabilité
Bâtiments du Futur
Niv. énergetique
BEPOS effinergie 2017 - E4C2
Construction
2020
Livraison
07-2022
Shon RT
988 m² du bâtiment
Surface
3 037 m² du projet
Consommation
42 kWh/(m².an)
Coût des travaux
8 048 259 € HT
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

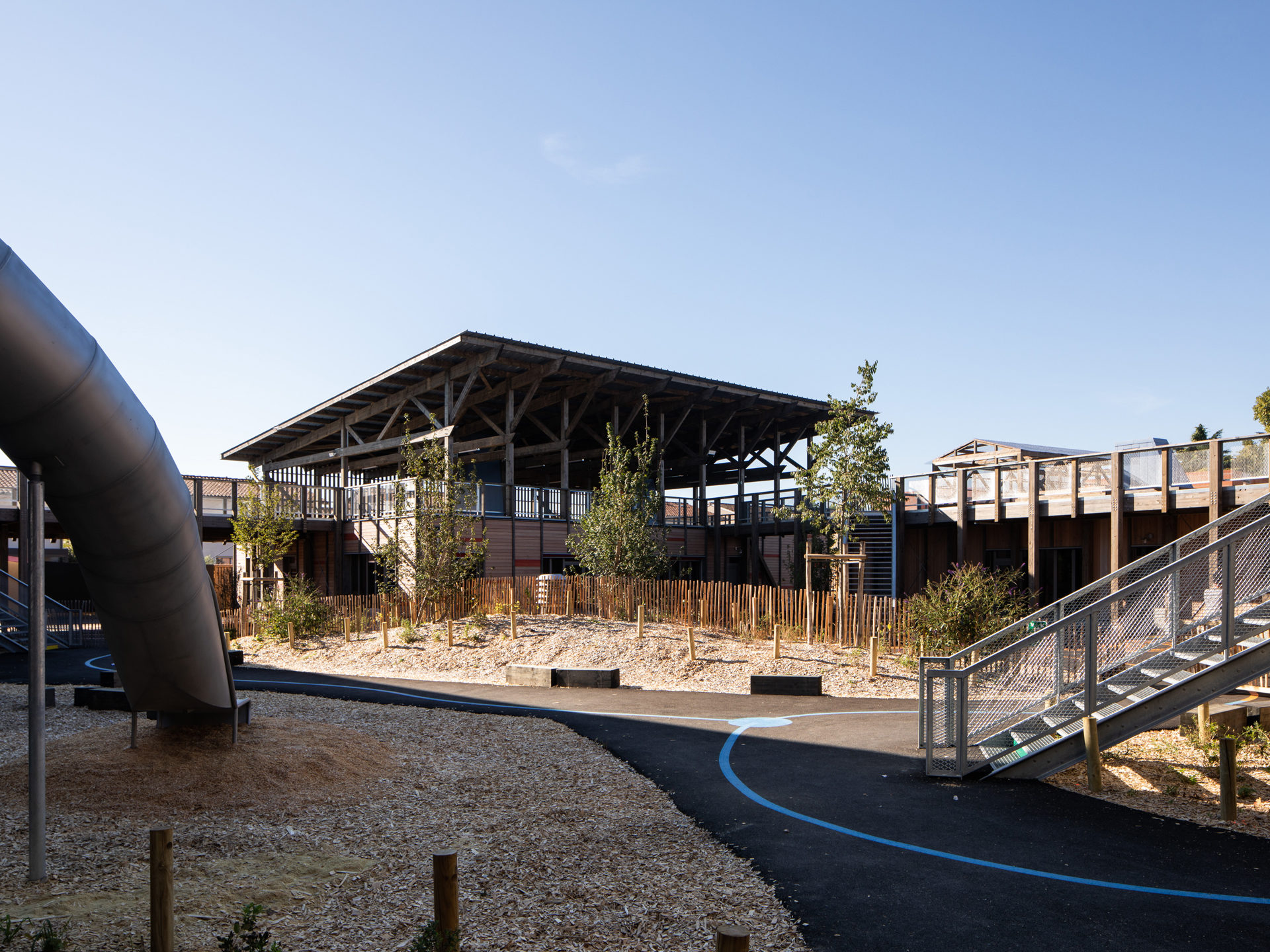

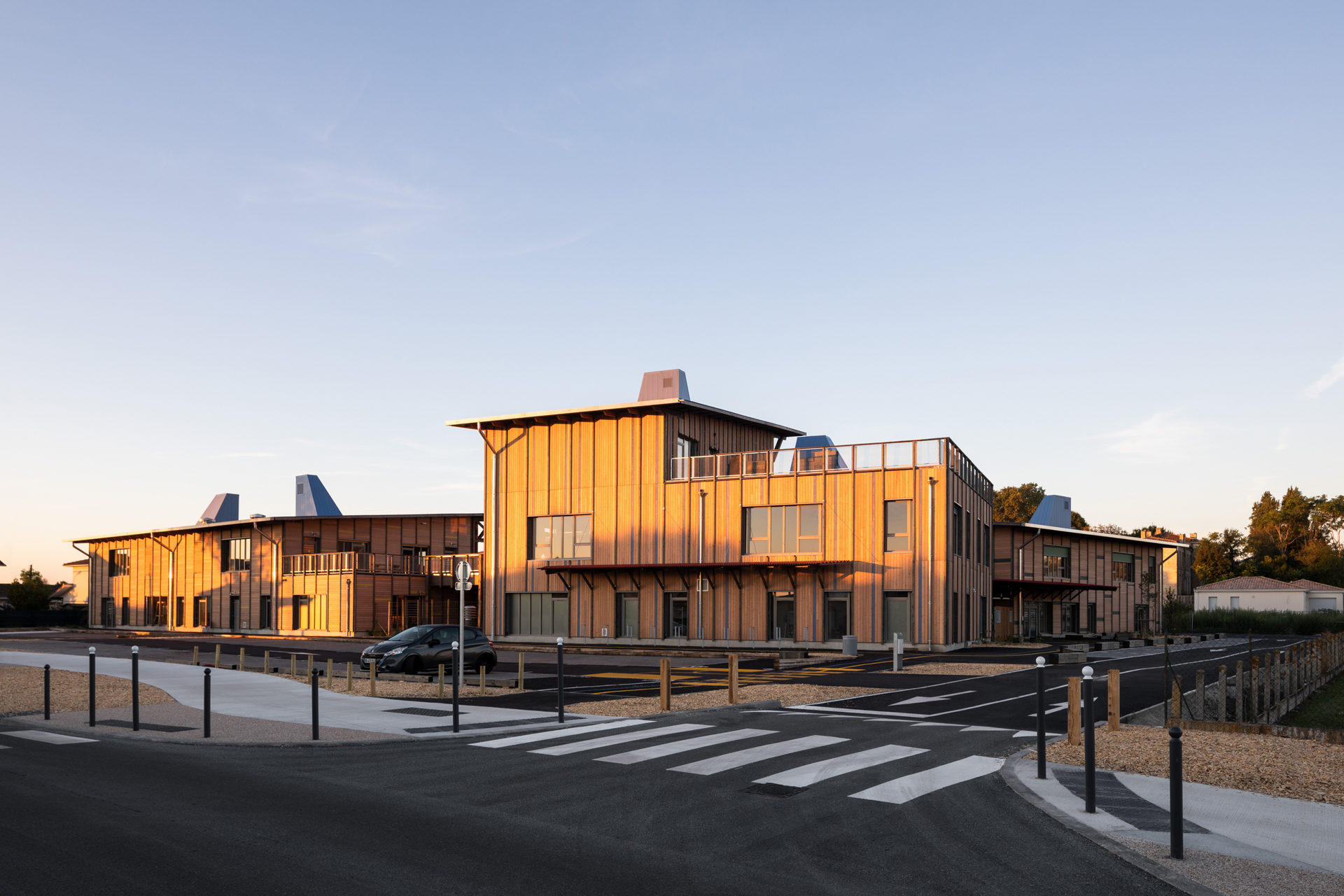

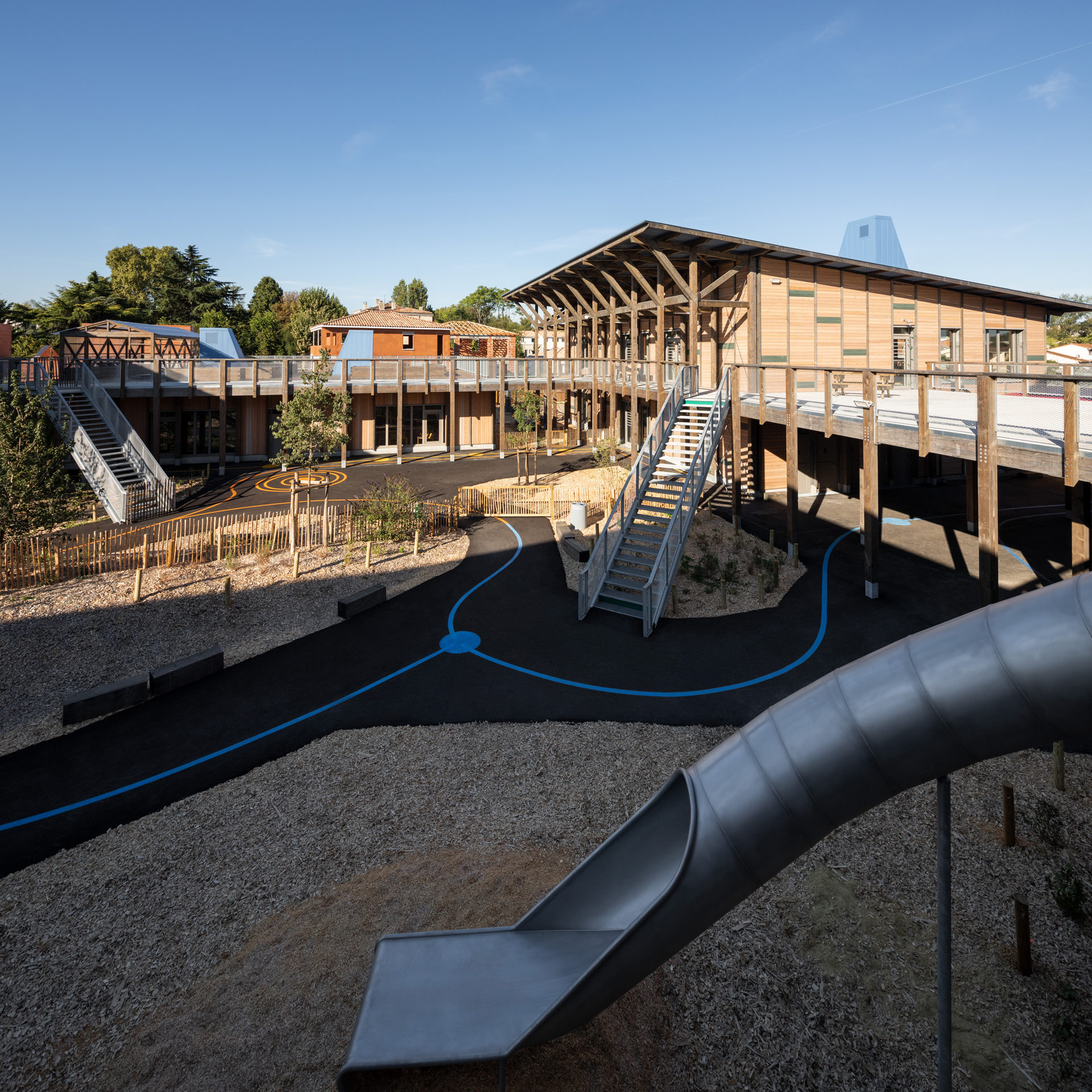

Ce projet concerne la construction d'un groupe scolaire Frida Kahlo constitué de 5 bâtiments avec 16 classes, une restauration scolaire et un ALSH. Ils sont implantés autour d’un espace central créant un effet « ilot de fraicheur » au cœur du site et une protection contre les éléments en hiver.

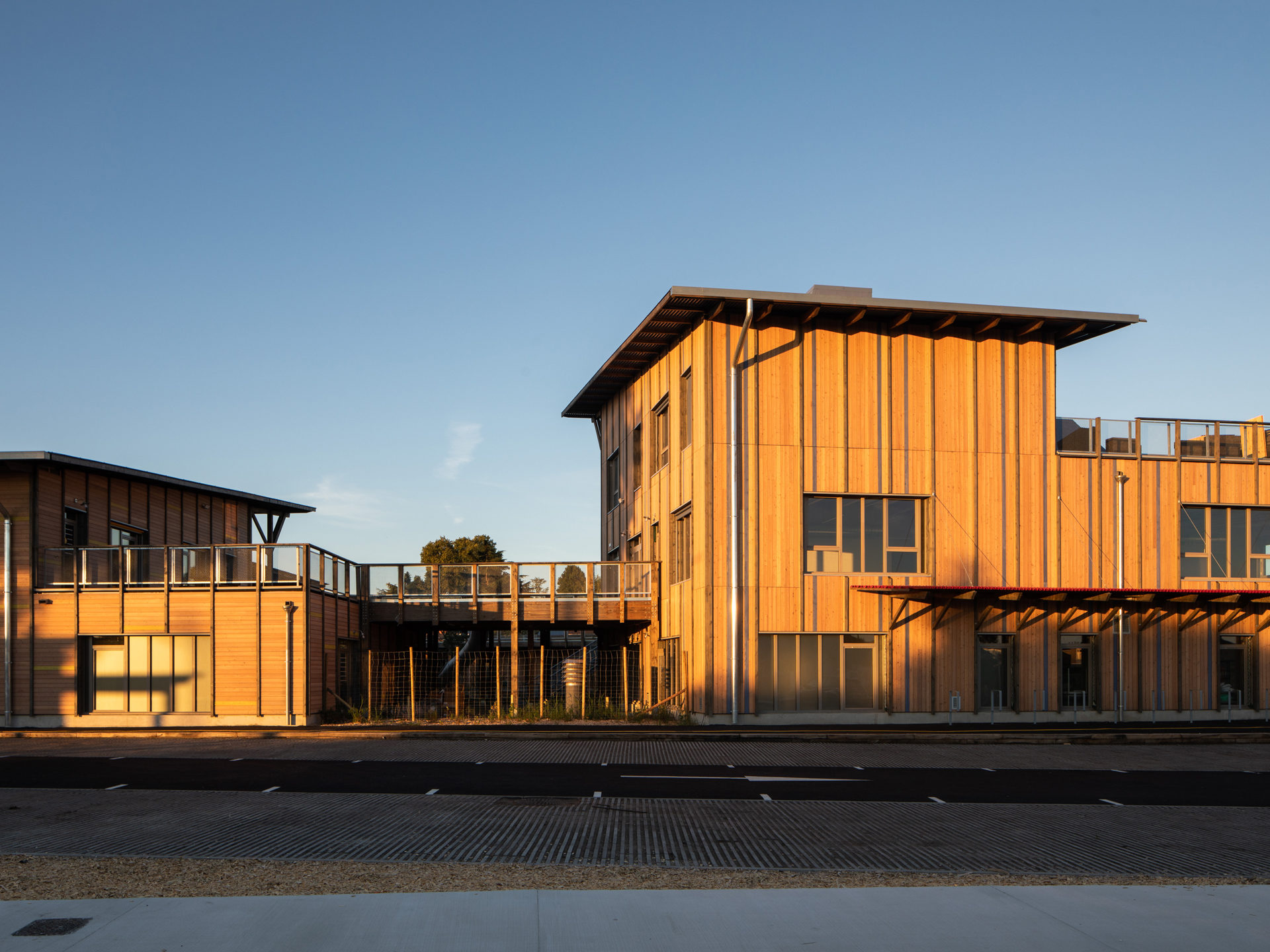

La mairie de Bruges a eu une réelle volonté de développer le volet innovant et durable du projet en participant au dispositif "Bâtiments du Futur 2021" porté par la Région Nouvelle Aquitaine. Les solutions constructives mises en place se caractérisent par l'usage de matériaux durables et biosourcés, à savoir - Une structure bois, poteau poutre avec un remplissage en laine de bois avec un bardage bois en façade, - Une toiture terrasse en bois, avec des bac plantés, composée de panneaux CLT isolée avec 5 cm de laine de roche et 20 cm de verre cellulaire - Une coursive extérieure en poteau poutre bois, - Des planchers intermédiaires en panneau bois CLT. En parallèle, les salles de classes, doublement orientées, sont équipées de menuiseries en bois à doubles vitrages à lame d'argon et à faible facteur solaire. Par ailleurs, la présence de stores extérieurs, le jeu des débords de toiture et les coursives garantissent une protection aux rayonnements solaires et améliorent le confort d'usage dans les locaux d'enseignement. Enfin, les grandes cheminées en toiture permettent également de bénéficier d'une ventilation naturelle et de rafraichir les locaux en période estivale. Concernant le volet équipement, le bâtiment est alimenté par une chaufferie biomasse qui assure le chauffage et la production d'eau chaude sanitaire pour la partie restauration. Des ventilations double flux ont été installées dans le restaurant et les locaux techniques afin de garantir le renouvellement de l'air intérieur. En parallèle, des ventilations simple flux sont présentes dans les autres locaux, l'ensemble étant couplé à un système de puits canadien dont le réseau en fonte est enterré à une profondeur moyenne de 2,5 mètres sous terre. Enfin, une installation photovoltaïque en toiture permet de couvrir une partie des consommations électriques et de contribuer à atteindre le niveau Bepos Effinergie 2017- E4C2 labellisé par Certivéa. Cette fiche décrit les solutions techniques et économiques pour le bâtiment de restauration et d'enseignement. |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Niveau Energie
E4
Niveau Carbone
C2
Qualité de la construction
Perméabilité bâti
0,53 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Sobriété & Efficacité
Consommation énergétique
42,00 kWh/(m².an)
Bioclimatisme (Bbio)
63,46 % de gain par rapport à la RT2012
Approches complémentaires
Electricité spécifique
3,3 kWh/(m².an)
Sensibilisation et accompagnement
Partage de moments privilégiés au cours de la conception et de la construction du bâtiment pour permettre d'accepter et d'adapter ce projet
Réalisation d'une maquette
Accompagnement en phase conception et construction permettant de favoriser l'apprentissage collectif lors d'événements pédagogiques.
Réalisation d'une maquette
Accompagnement en phase conception et construction permettant de favoriser l'apprentissage collectif lors d'événements pédagogiques.
Acteurs
- Maître d'ouvrageMaire de Bruges87 avenue Charles de Gaulle 33520 Brugess.falzon@mairie-bruges.fr05 56 16 80 80
- ArchitecteCompagnie architecture88 rue Lecocq 33000 Bordeauxagence@cbconstruire.fr05 35 54 72 19
- Bureau d'études thermiquesAlbert et Compagnie99 rue de Stalingrad 93100 Montreuilc.nataf@albert-and-co.fr09 50 42 95 16
- PartenaireRégion Nouvelle Aquitaine
- PartenaireDirection Régionale de l'ADEME Nouvelle Aquitaine
- PartenaireBordeaux MétropoleEsplanade Charles-de-Gaulle 33045 Bordeaux Cedex
- Maître d'oeuvreCharpente CenomaneZA Belle Croix 72510 Requeilinfo@charpente-cenomane.com02 43 46 45 99
- Acteur de chantiersCharpente CenomaneZA Belle Croix 72510 Requeilinfo@charpente-cenomane.com02 43 46 45 99
Système Constructif
R =
5 (m².K)/W
Murs en ossature bois/poteau poutre isolés par 14 cm de laine de bois entre les montants complétés par un doublage intérieur de 4,5 cm de laine de verre - Présence d'un bardage bois
R =
7.7 (m².K)/W
Rampants isolés entre les montants avec 45 cm de laine de bois
R =
7.7 (m².K)/W
Toiture terrasse en bois, avec bac plantés, composée de panneaux CLT isolée avec 5 cm de laine de roche et 20 cm de verre cellulaire
R =
8.3 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 20 cm isolée avec 14 cm de polyuréthane sous dalle et d'une chape de 5 cm
Uw =
1,16 W/(m².K)
Menuiseries en bois - Double vitrage à lame d'argon - Présence de stores extérieurs
Uw =
1,18 W/(m².K)
Menuiseries en bois - Double vitrage à lame d'argon - Présence de stores extérieurs
Surface vitrée
19,07 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,53 m³/(h.m²) sous 4 Pa confirmée par la mesure
Ponts thermiques
Ratio Psi
0,08 W/(m².K)
Valeur Psi moyen
0,06 W/(ml.K)
Equipement
Générateur
Chauffage par chaufferie bois granulés collective et commune à tous les bâtiments et alimentation automatique de classe 5 composée de deux chaudières de puissances nominale de 56 kW
Emetteurs
Émission par de nouveaux radiateurs delta T <40°C munis de robinets thermostatiques dans le réfectoire et panneaux rayonnants
Générateur
Production d'ECS par la chaufferie biomasse
Ballon de 20 litres
Ballon de 20 litres
Système
Installation d'une ventilation mécanique simple flux relié un système bypass de puits canadien dans la partie éducation
Présence d'une ventilation double flux dans le réfectoire avec une efficacité de l'échangeur de 85%
Présence d'une ventilation double flux dans le réfectoire avec une efficacité de l'échangeur de 85%
Classe d'étanchéité
Classe B - Non confirmée par la mesure
Tests réalisés
Contrôle visuel, vérifications fonctionnelles, mesures aux bouches et mesure d’étanchéité à l’air des réseaux aérauliques (ou démarche qualité) – Protocole Effinergie
Système
Puissance moyenne installée: 6,4 W/m² - Eclairage LED - Elle varie fonction des locaux:
- Bureaux: 5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 2 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de repos: 6 W/m² avec interrupteur marche/arrêt
- Sanitaires: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de classe: 5 W/m² avec interrupteur marche/arrêt et extinction automatique
- Bureaux: 5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation: 2 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de repos: 6 W/m² avec interrupteur marche/arrêt
- Sanitaires: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salle de classe: 5 W/m² avec interrupteur marche/arrêt et extinction automatique
Energie Renouvelable
Installation photovoltaïque en silicium multi-cristallin - Surface: 89 m² - Puissance crête: 88,7 kWc
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique personalisée, un besoin bioclimatique performant (-63,46% par rapport à l'exigence réglementaire).
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Rafraichissement et ventilation
Orientation :
41% Nord - 22% Sud - 18% Est - 19% Ouest
Protection solaire : Stores extérieurs
Facteur solaire : 0.47
Surface vitrée : 19.07 % de la Shab
Protection solaire : Stores extérieurs
Facteur solaire : 0.47
Surface vitrée : 19.07 % de la Shab
Solutions passives : Absence de solutions passives.
Solutions basse consommation : Puits provençal/canadien.
Solutions actives : Absence de solutions actives de refroidissement.
Solutions basse consommation : Puits provençal/canadien.
Solutions actives : Absence de solutions actives de refroidissement.
Energie
Bilan énergétique E+C-
en kWhep/(m².an)
Le niveau de performance energétique du projet est :
E4
Consommation énergétique
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
EMISSION DES GAZ À EFFET DE SERRE (GES)
Emission GES totale
en kgCO2/m².SdP.an
Emission GES Construction et Equipements
en kgCO2/m².SdP.an
Le niveau de performance carbone du projet est :
C2
Logiciel, périmètre et résultat
Périmètre
Issu de la méthodologie E+C-
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
8 048 259 € HT
, soit
2 650 € HT/m² de SHON RT
Complément MOE
1 058 543 € HT
Certification
20 000 € HT
Aides Financières
Aides publiques travaux
3 158 754 €
Décomposition du montant des travaux
Le montant des travaux hors VRD et instrumentation (travaux, MOE, ...) est de 9 473 654 € HT
En parallèle, le projet a bénéficié de
- 2 500 000 € de Bordeaux Métropole
- 350 000 € de la Région Nouvelle Aquitaine dans le cadre de l'appel à projet bâtiment du futur
- 308 754 € via le Conseil Départemental
