Rénovation - Groupe scolaire
Type bâtiment
Tertiaire - Public
Ville
Brossac
Code postal
16360
Zone climatique
H2b
Altitude
150 m
Travaux
Rénovation - RT ex
Fiabilité
Bâtiments du Futur
Niv. énergetique
BBC-Effinergie rénovation
Permis
2018-07-02
Construction
1970
Livraison
02-2022
Shon RT
458 m² du bâtiment
Surface
1 067 m² du projet
Usage principal
Établissement Enseignement zone de restauration 1 repas par jour
Consommation
-58,48 kWh/(m².an)
Coût des travaux
1 662 551 € HT
Emission CO2
1 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

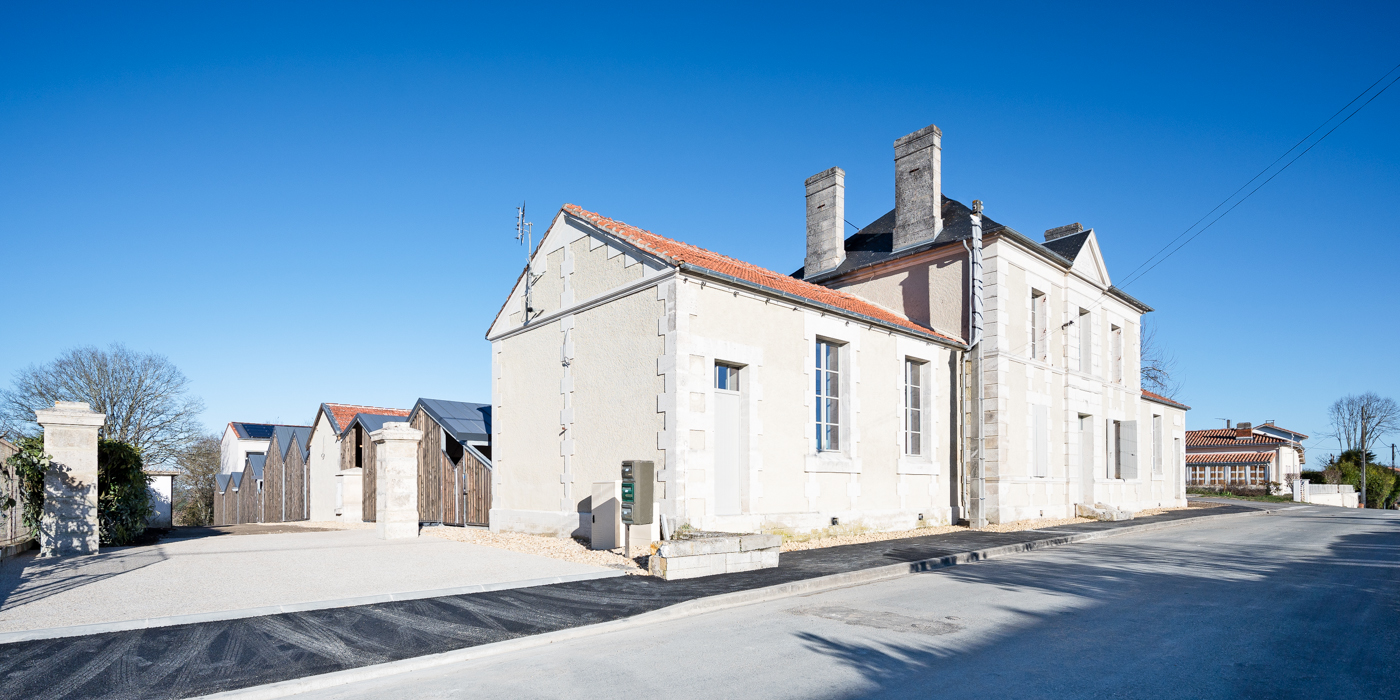

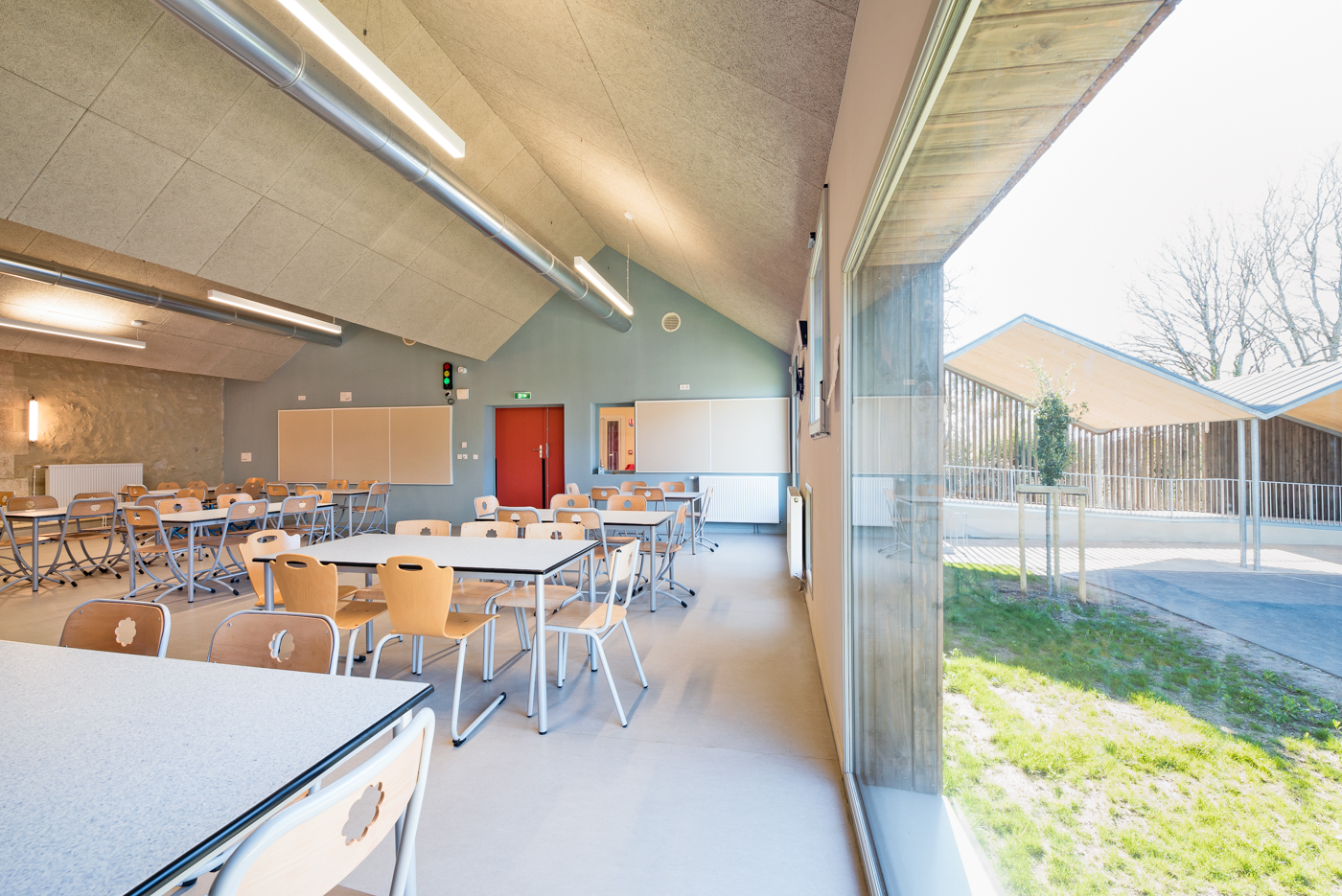

Ce projet concerne la restructuration du groupe scolaire de Brossac incluant la rénovation basse consommation du bâtiment existant et son extension afin d'accueillir les cuisines et le réfectoire.

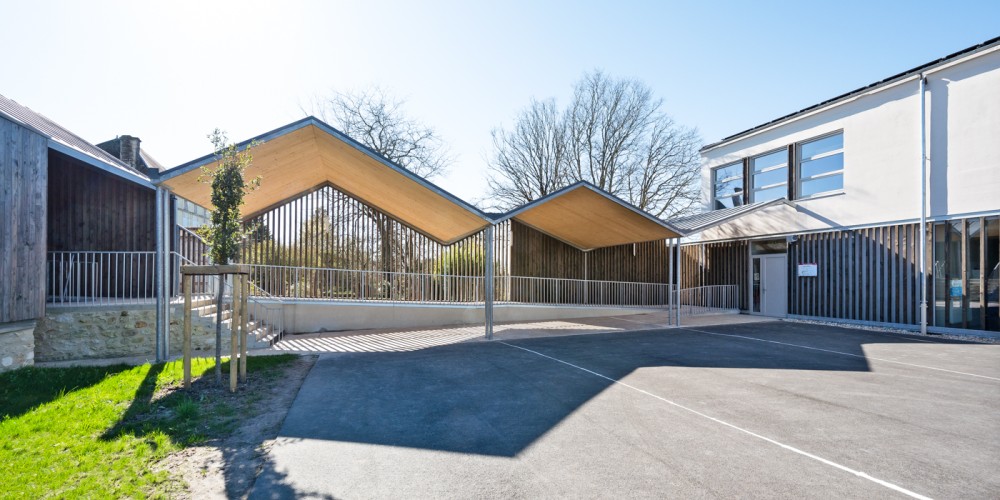

Il est lauréat de l'appel à projet "Bâtiment du Futur" porté par la Région Nouvelle Aquitaine. Historiquement, l'école élémentaire de Brossac se compose de 2 classes situées à l’entrée du bourg et ne dispose pas de restauration. En parallèle, l'école maternelle, positionnée en centre bourg, dispose de 2 classes et d'une restauration scolaire. Le projet a pour objectifs de regrouper les enfants et le service de restauration au sein d'un même lieu tout en intégrant également les classes des communes d’Oriolles et Passirac dans le cadre d'un regroupement pédagogique intercommunal (RPI). Cette fiche décrit les solutions techniques et économiques retenues pour la partie rénovée en vue d’accueillir les salles de classes des primaires. La structure du bâtiment en pierres a été isolée par l'extérieur. En parallèle, la toiture bénéficie d'une nouvelle isolation performante. Seule, la dalle des planchers bas a été conservée en l'état. Les menuiseries existantes en bois et en aluminium sont remplacées par des nouveaux châssis à rupteurs de ponts thermiques avec des doubles vitrages à lame d'argon. Au rez de chaussée de l'école élémentaire, des chevrons en mélèze naturel ont été posés verticalement côté cour afin de servir de brise soleil. Côté équipement, le bâtiment est raccordé à un réseau de chaleur communal au bois. L'émission est assurée par des radiateurs munis de robinets thermostatiques. Le renouvellement d'air est réalisé par une ventilation double flux. Enfin, une installation photovoltaïque, situé sur le pan Est du bâtiment réhabilité contribue à l'obtention du niveau BBC Effinergie rénovation.   |
Critères Effinergie
Périmètre Etude
Respect RT-Ex
Oui
Qualité de la construction
Perméabilité bâti
1,7 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Par défaut
Sobriété & Efficacité
Consommation énergétique
-58,48 kWh/(m².an)
Gain énergétique, facteur
-3,3
Gain émissions GES, facteur
37,8
Approches complémentaires
Sensibilisation et accompagnement
Des panneaux pédagogiques sont mis en place afin d'expliquer l'utilisation des énergies renouvelables, les performances environnementales du bâtiment et l'emploi du bois dans la construction du projet.
En parallèle, les enseignants ont été associés dès le début du projet. Ils proposeront des cours dédiés aux volets énergies et environnements.
Il est également prévu de mettre en place des formations, expositions permanentes
Un chantier participatif avec l'organisation de visites et rédaction d'un guide pédagogique à destination des élèves.
En parallèle, les enseignants ont été associés dès le début du projet. Ils proposeront des cours dédiés aux volets énergies et environnements.
Il est également prévu de mettre en place des formations, expositions permanentes
Un chantier participatif avec l'organisation de visites et rédaction d'un guide pédagogique à destination des élèves.
Acteurs
- Maître d'ouvrageCommunauté de Communes des 4B Sud CharenteLe Vivier 16360 Touvéracscolaire@cdc4b.com05 45 78 89 32
- ArchitecteAtelier du Trait41 rue de la Chaussée 86000 Poitierssecretariat@atelier-du-trait.fr05 49 52 00 30
- Bureau d'études thermiquesEfficio31 rue Nicolas Denys 17000 La Rochelleinfo@be-efficio.fr05 46 42 61 59
- Assistance à Maîtrise d'OuvrageSAEML Territoires Charente1 impasse Truffière 16000 Angoulêmeaccueil@territoires-charente.com05 45 37 12 10
- PartenaireRégion Nouvelle Aquitaine
- PartenaireDirection Régionale de l'ADEME Nouvelle Aquitaine
- Menuiseries, Charpente - Couverture - Etanchéité, Protections solairesAction bois construction42 rue du Farnaud 16450 Saint Claudactionbois@actionbois.fr05 45 71 33 72
- IsolationLopes & Fils40 rue du Presbytère 17520 Arthenaccontact@lopes-et-fils.fr05 46 49 15 35
- MenuiseriesAtelier du BoisAvenue de l’Europe, 2 chemin de l’Ouche des Filles 16300 Barbezieuxsecretariat@adb16.fr05 45 78 05 79
- Isolation, Plâtrerie - PlaquisteRenauplatre13 rue de l'Europe - Parc d'activités Euratlantic 16730 Fleacsecretariat@renauplatre.fr05 45 95 55 15
- IsolationMarraud10 rue du moulin Buisson – BP 70022 17130 Montendresasmarraud@orange.fr05 46 49 46 22
- Chauffage - Ventilation - PlomberieSNEE44 route de l’Isle d’Espagnac 16160 Gond Pontouvresecretariat16@snee.soflux.fr05 45 68 87 21
- ElectricitéSNEE1 ter impasse du Vieux Mûrs 16400 Puymoyensecretariat10@snee.soflux.fr05 45 68 64 11
- Bardage - Enduit - ITE, IsolationNicoleau17 rue de la ferme 16400 Puymoyenentreprise@nicoleau.com05 45 61 10 62
Système Constructif
R =
0.3 (m².K)/W
R =
4 (m².K)/W
Murs en pierres de 20 cm non isolés - Ajout d'une isolation par l'extérieur de 14 cm de polystyrène expansé d’épaisseur sous un enduit clair
R =
2.4 (m².K)/W
R =
10 (m².K)/W
Plafond isolé avec 10 cm de laine de verre - Ajout de 30 cm de laine de verre
R =
1.6 (m².K)/W
R =
1.6 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 20 cm non isolée
R =
1.6 (m².K)/W
R =
1.6 (m².K)/W
Plancher bas sur chaufferie composé d'une dalle de béton de 20 cm non isolée
Ujn =
4,9 W/(m².K)
Ujn =
1,6 W/(m².K)
Remplacement des menuiseries en bois par de nouveaux châssis en bois - Présence de stores manuels
Ujn =
1,6 W/(m².K)
Remplacement des menuiseries en métal par de nouveaux châssis en bois - Présence de stores manuels
Déperdition du bâtiment
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1,7 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Equipement
Générateur
Remplacement de la chaudière au fioul de 500 kW et raccordement du bâtiment au réseau de chaleur communale
Emetteurs
Remplacement des radiateurs bitude munis de robinets thermostatiques
Système
Installation d'une ventilation double flux avec une efficacité de l'échangeur de 80%
Centrale simple flux ou extracteur dans les sanitaires
Centrale simple flux ou extracteur dans les sanitaires
Classe d'étanchéité
Par défaut - Non confirmée par la mesure
Système
Puissance moyenne installée: 7 W/m² - Gestion par interrupteur
Energie Renouvelable
Installation d'une production locale d'électricité sur le pan Est du réfectoire - Puissance crête: 22 kWc - Surface: 176 m²
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique lourde, une isolation performante de l’enveloppe (Ubat : 0,66 W/(m².K)).
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Protection solaire :
Stores intérieurs
Energie
Consommation avant/après travaux
Consommation énergétique
en kWhep/m².an
Consommation après travaux
en kWhep/m².an
Carbone
Emissions des GES en exploitation avant/après travaux
Décomposition des emissions de GES en exploitation
en kgCO2/m².SdP.an
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
1 662 551 € TTC
, soit
1 558 € HT/m² de SHON RT
Au-delà des enseignements économiques présentés dans ce retour d'expérience, la rénovation basse consommation génère des externalités positives telles qu'une réduction des consommations énergétiques et une augmentation de la valeur patrimoniale du bien autour de 10%. Elle améliore également le confort (thermique, acoustique, ....) au quotidien et réduit l'exposition aux risques de pathologies (respiratoire, ostéo-articulaire, ..) avec un système de ventilation performant et contrôlé. Enfin, elle réduit votre exposition à l'augmentation des coûts de l'énergie sur le long terme.
Aides Financières
Aides publiques travaux
1 623 508 €
Décomposition du montant des travaux
Le montant des travaux est évalué à 1 662 551 € HT, soit 1 558 € HT/m²
Le projet a bénéficié des aides suivantes:
- Dotation de l'Etat dans le cade du DETR: 1 395 908 €
- Région Nouvelle Aquitaine dans le cadre du appel à projet "Bâtiment du Futur": 150 000 €
- FST: 60 000 €
- Département : 14 000 €
