Groupe scolaire de Mirabeau
Type bâtiment
Tertiaire - Public
Ville
Mirabeau
Code postal
84120
Zone climatique
H2d
Altitude
292 m
Travaux
Neuf - RT 2012 - E+C-
Fiabilité
Démarche bdm, Bâtiment exemplaire
Niv. énergetique
BBC-Effinergie 2017 - E2
Construction
2022
SRT
1 816 m² du bâtiment
Consommation
58,5 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Energie
Descriptif

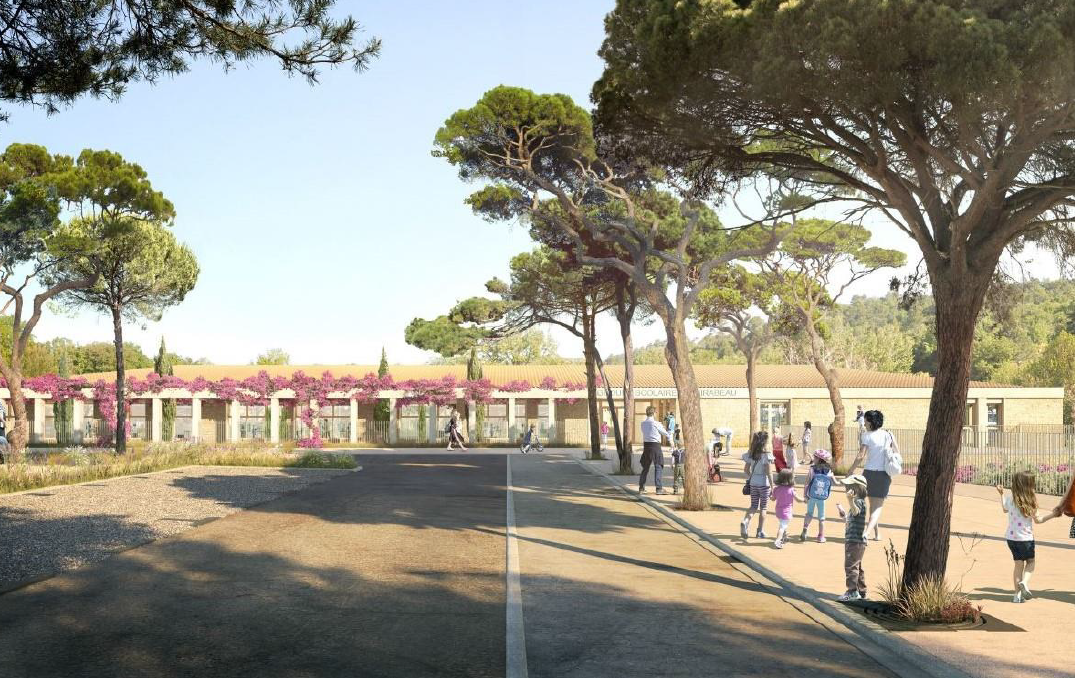

Ce projet concerne la construction d'un groupe scolaire incluant 7 classes (3 maternelles et 4 élémentaires), un espace de restauration et un centre aéré situés à Mirabeau. Le bâtiment s'insère au sein d'un écoquartier regroupant une structure d’hébergement pour personnes âgées, une trentaine de logements sociaux et des équipements publics dont une nouvelle crèche. Le bâtiment vise à remplacer un bâtiment ancien très énergivore ne répondant plus aux normes de sécurité et d’accessibilité PMR. Il est ouvert sur l’extérieur en incluant des locaux associatifs et un café des parents. Ce projet a été retenu comme bâtiment exemplaire de la région Provence-Alpes-Côte d'Azur. Le bâtiment s'inscrit par ailleurs dans la démarche BDM avec un niveau Or en conception.

Le bâtiment est constitué de mur en béton isolés par l'intérieur avec 16 à 26 cm de laine de bois ou de paille de riz avec des finitions en enduit chaux/chanvre ou parement en pierre. La toiture est composée d'une structure bois isolée par 36 cm de laine de bois ou de ouate de cellulose soufflée. Le plancher bas sur terre plein est isolé sous chape par 12,5 cm de polystyrène extrudé. Les menuiseries en bois sont équipées de doubles vitrages performants.

Côté équipement, le chauffage est permis par une chaufferie bois couplée à un plancher chauffant basse température et à des radiateur à eau. La production d'ECS est assuré dans les cuisine par la chaudière bois, et des chauffe eau instantanés électrique sont situés à proximité des points de puisage dans les sanitaires et les douches. Des systèmes de ventilation double flux de tpe CTA sont installés dans la cuisine, les locaux et le réfectoire et une ventilation simple flux garanti un renouvellement de l'air intérieur dans les sanitaires. Par ailleurs, des panneaux photovoltaïques ont été installés en toiture sur une surface de 46,5 m².

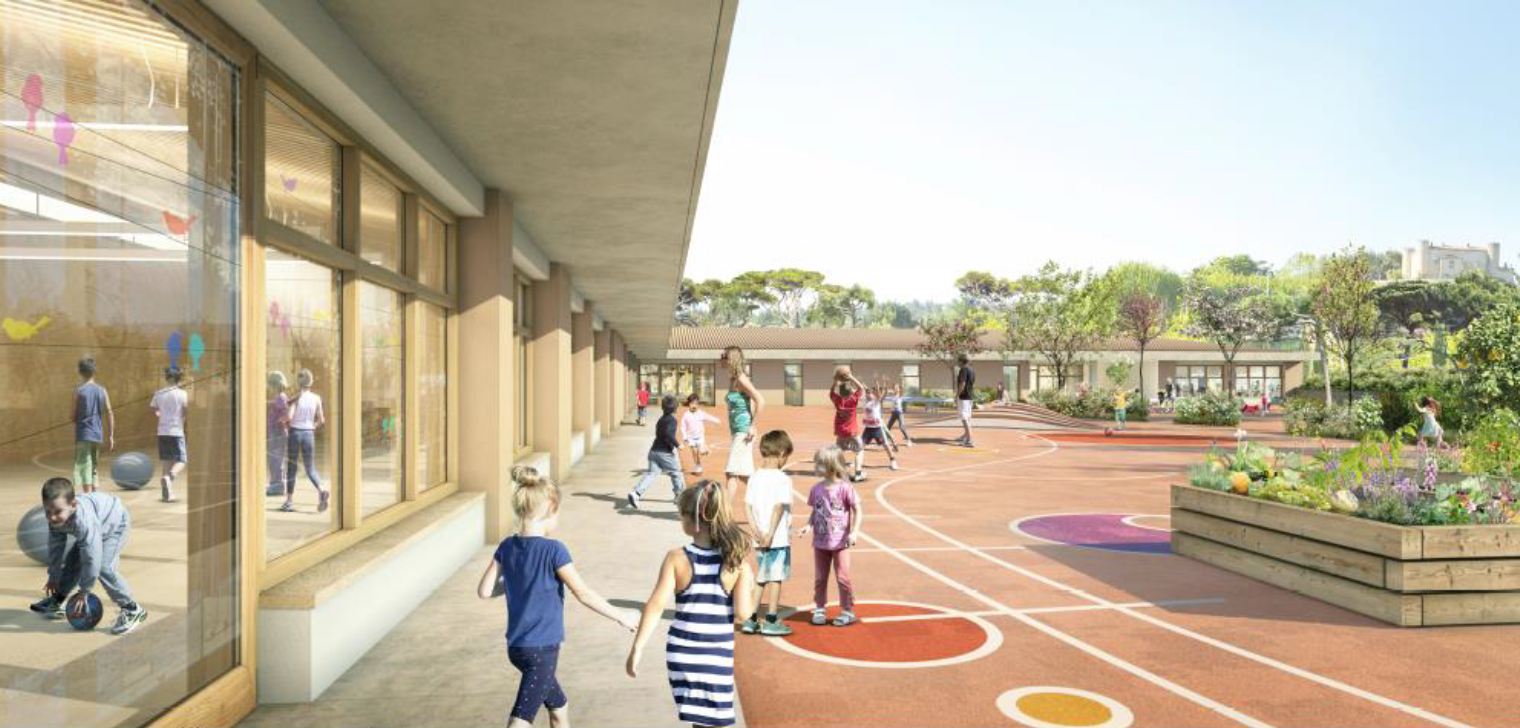

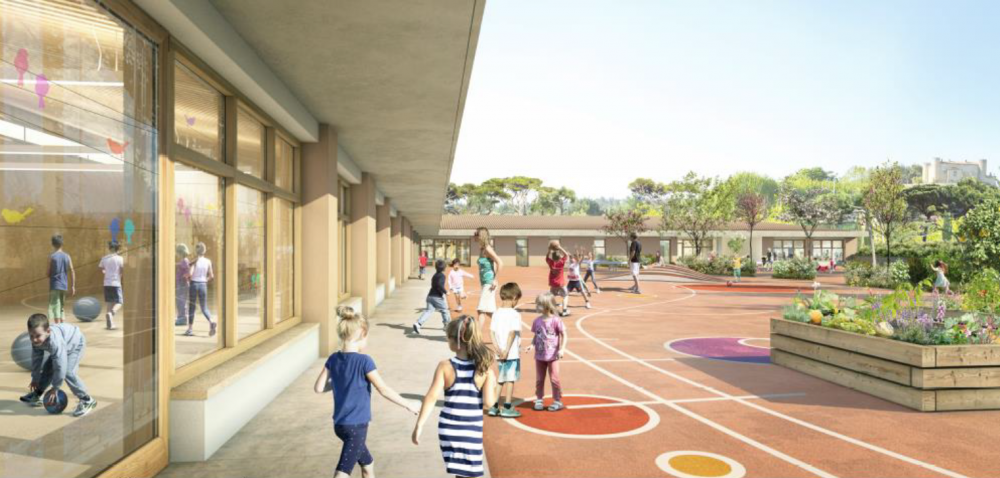

Le confort d'été a été analysé par le biais d'une simulation thermique dynamique. Il est assuré par des protections solaires fixes et mobiles, par une surventilation nocturne via l’intermédiaire de micro châssis latéraux, par l'inertie du bâtiment et par la présence d'arbres à feuilles caduques. De plus, l'espace récréatif est ombragé pour gérer les effets d’albédo. A l'intérieur du bâtiment, les apports de lumière naturelle ont été optimisés grâce à des ouvertures secondaires dans chaque fond de classe, venant compléter l’apport lumineux des ouvertures principales.

Pour aller plus loin dans l'approche environnementale, les surfaces perméables ont été limitées. En ce qui concerne l'eau, les lave-mains et paillasses ne seront pas fournis en eau chaude, des mousseurs hydro-économes ont été installé, des essences méditerranéennes seront plantées et un stockage des eaux de pluie est prévu pour l'arrosage du potager. Le recours à des matériaux éco labellisés a été favorisé. En terme de santé, des test de concentration de CO2 et de composés organiques volatils sont prévus.

Au final, ce projet a atteint le niveau BBC Effinergie 2017. Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage.

Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Niveau Energie
E2
BBC-Effinergie 2017
Qualité de la construction
Perméabilité bâti
0,8 m³/(h.m²) sous 4 Pa
Sobriété & Efficacité
Consommation énergétique
49,20 kWh/(m².an)
Bioclimatisme (Bbio)
25,53 % de gain par rapport à la RT2012
Acteurs
  • Maître d'ouvrage
    Commune de Mirabeau
    8 Rue de la Mairie 84120 Mirabeau
    mairiemirabeau@wanadoo.fr
    04 90 77 00 04
  • Architecte
    Atelier A
    177 Cours de la Libération 38100 Grenoble
    atelier.a@wanadoo.fr
    04 76 70 06 06
  • Architecte
    Acamp
    75 avenue Jean Giono 04100 Manosque
    contact@acamp.fr
    04 92 78 07 11
  • Bureau d'études thermiques
    CET
    47 chemin de la Taillat 38240 Meylan
    contact@be-cet.fr
    04 76 90 62 18
  • Partenaire
    Région Provence-Alpes-Côte d'Azur
  • AMO Q.E.
    Canopée
    47 chemin de la Taillat 38240 Meylan
    contacts@be-canopee.fr
    04 76 89 08 95
  • AMO Q.E.
    Albedo
    31 avenue de Carbonelle 04860 Pierrevert
    atelier@albedoamo.fr
    06 08 66 79 59
Système Constructif
Murs extérieurs
Murs extérieurs
R =
3.8 (m².K)/W
Mur en béton isolés par l'intérieur avec 16 cm de laine de bois ou de paille de riz - Finitions en enduit chaux/chanvre pour les préaux et le patio et en parement en pierre pour le mur nord
R =
5.3 (m².K)/W
Mur en béton isolés par l'intérieur avec 26 cm de laine de bois ou de paille de riz - Finitions en enduit chaux/chanvre pour les préaux et le patio et en parement en pierre pour le mur nord
Toiture
Toiture
R =
10 (m².K)/W
Toiture composée d'une structure bois isolée par 36 cm de laine de bois ou de ouate de cellulose soufflée
Plancher
Plancher
R =
5.6 (m².K)/W
Plancher bas sur terre plein isolé sous chape par 12,5 cm de polystyrène extrudé
Fenetres
Fenêtres/Porte-Fenêtres
Uw =
1,58 W/(m².K)
Menuiseries en bois - Double vitrage 9/16/8 à lame d'argon - Présence de store
Uw =
2 W/(m².K)
Menuiseries en bois - Double vitrage 9/16/8 à lame d'argon - Présence de store

Surface vitrée
21,60 % de la surface utiles ou habitable
Besoin bioclimatique
en W/(m².K)
Etanchéité à l'air
Valeur Q4
0,8 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Ponts thermiques
Ratio Psi
0,12 W/(m².K)
Equipement
Chauffage
Chauffage
Générateur
Chauffage par chaufferie bois
Emetteurs
Émission par plancher chauffant basse température
Émission par radiateur à eau chaude
ECS
ECS
Générateur
Production d'ECS par la chaudière bois pour les cuisines et sur chauffe eau instantané électrique à proximité des points de puisage dans les sanitaires et les douches
Ballon d'une capacité de 2 500 litres
Ventilation
Ventilation
Système
Ventilation double flux de type CTA à débit d'air constant installée dans la cuisine, les locaux et le réfectoire
Ventilation simple flux installée dans les sanitaires
Tests réalisés
Contrôle visuel, vérifications fonctionnelles, mesures aux bouches et mesure d’étanchéité à l’air des réseaux aérauliques (ou démarche qualité) – Protocole Effinergie
Eclairage
Eclairage
Système
Puissance moyenne installée : 5 W/m². Elle varie fonction des locaux:
- Sanitaires : 4 W/m² avec interrupteur manuel marche/arrêt
- Salle de classe et de réunion : 6 W/m² avec interrupteur manuel marche/arrêt
- Circulation : 2 W/m² avec interrupteur manuel marche/arrêt
- Bureau : 10 W/m² avec interrupteur manuel marche/arrêt
